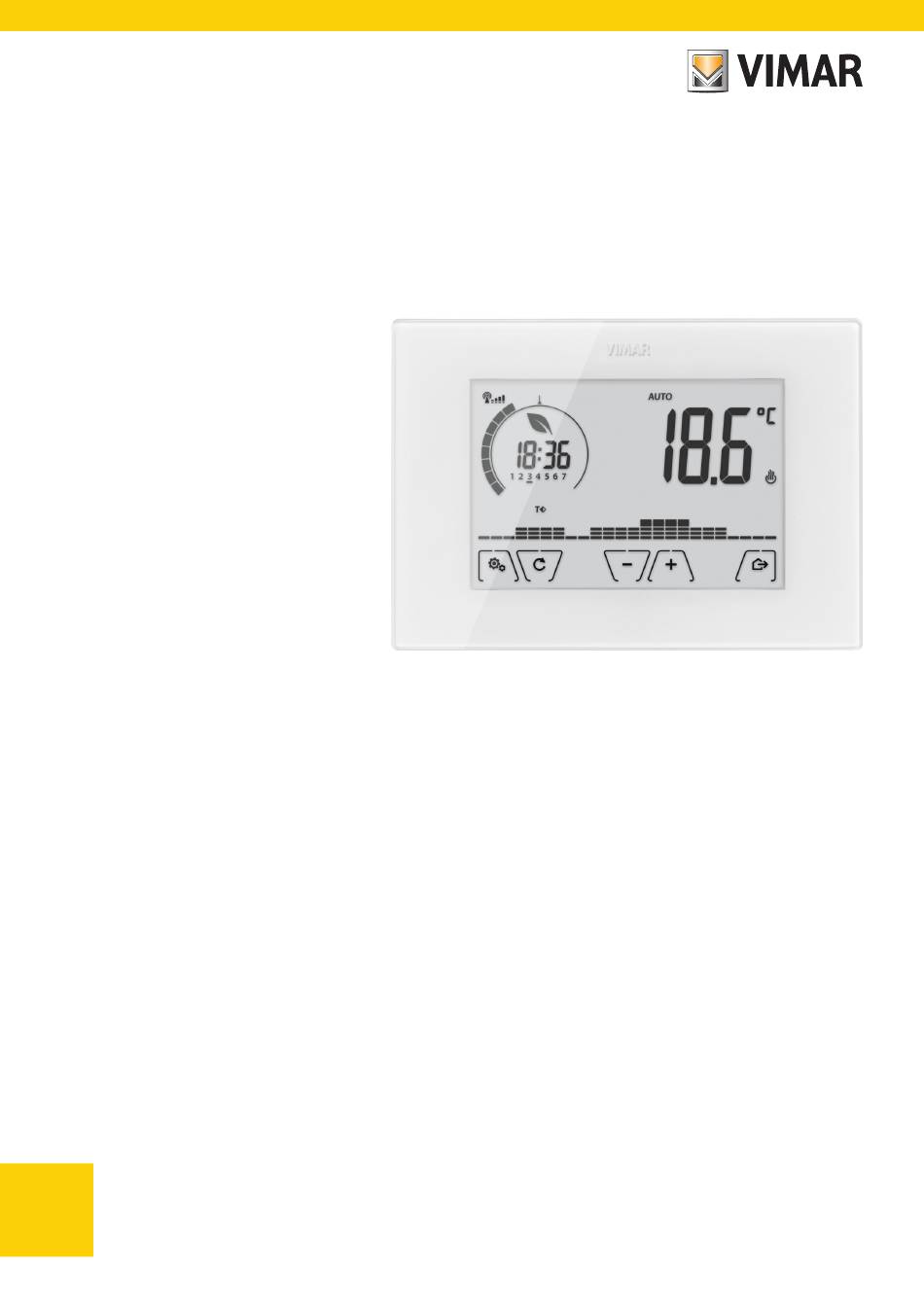

- Seite 1 Installationsanleitung 02907 WiFi-Thermostat CLIMA...
- Seite 2 Ablauf der Fernsteuerungs- und Wartungsfunktionen der Anwendungen und der durch die Plattform unterstützten Geräte. Die Registrierung der ID des Geräts und der restlichen Informationen in den Cloud-Servern von Vimar S.p.A. erfolgt automatisch nach entsprechender WiFi-Konfiguration und Verfügbarkeit des Internet-Zugangs. Der Benutzer kann den Gebrauch der Services für den Fernzugriff auf das eigene Gerät deaktivieren;...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Thermostat 02907 ………………………………………………………………………………………………… 3 2. Einsatzbereich ……………………………………………………………………………………………………… 3 3. Installation ………………………………………………………………………………………………………… 3 4. Anschlüsse ………………………………………………………………………………………………………… 5 4.1 Relaisanschluss ……………………………………………………………………………………………… 5 4.2 Außentemperaturfühler ……………………………………………………………………………………… 6 5. Einschaltung und Parameter-Reset …………………………………………………………………………… 8 6. Konfiguration über WiFi-Schnittstelle ………………………………………………………………………… 9 6.1 Erstkonfiguration ……………………………………………………………………………………………… 9 6.2 Konfiguration der Parameter der Temperaturregelung und Gebrauch des Geräts ……………………... -
Seite 5: Thermostat 02907

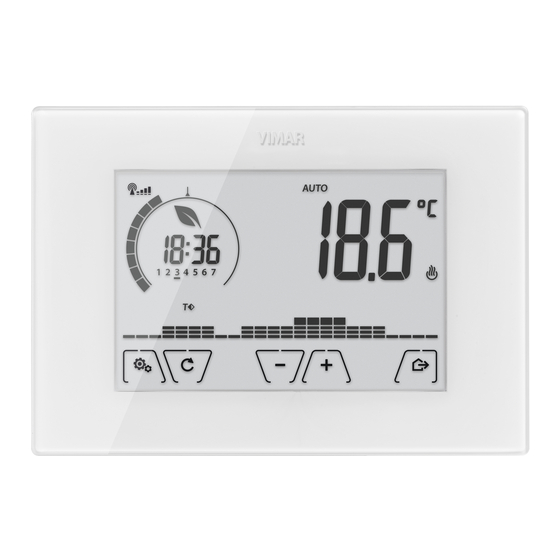

Thermostat 02907 - Einsatzbereich - Installation 1. Thermostat 02907 WiFi-Thermostat (802.11 b/g/n, 2,4 GHz) für Wandmontage, mit Netzspeisung (230 V~) und Benutzeroberfläche mit kapazitiven Tasten, mit intuitiven Funktionen für Energiesparen implementiert. Über C, NC und NO Relaisausgang für die Steuerung von Heiz- und Klimaanlagen ausgelegt. - Seite 6 Installation 2 3 0 0 H z 5 0 /6 2 3 0 5 ( 2 ) 1 . C IT A – T 4 0 2 9 2 3 0 0 H z 5 0 /6 2 3 0 5 ( 2 ) 1 .
-
Seite 7: Anschlüsse
Anschlüsse 4. Anschlüsse 4.1 Relaisanschluss C NC NO N L V I M A R S p A Abb. 1 - Zirkulationspumpen, Brenner, Magnetventile C NC NO N L V I M A R S p A Abb. 2 - Motorventile... -
Seite 8: Außentemperaturfühler
Anschlüsse 4.2 Außentemperaturfühler Entsprechend seiner Konfiguration kann der Außentemperaturfühler für verschiedene Funktionen konfi- guriert werden; da der Fühler KEINE Polarität aufweist, können die 2 Drähte beliebig an die 2 Klemmen angeschlossen werden. Der 10k beta Fühler NTC 3900 (Art. 02965.1-20432-19432-14432) Der typische Anschlussplan ist: art. - Seite 9 Anschlüsse 02965.1 für die Fermregelung (Raum) 02965.1 für die Temperaturbegrenzung bei Fußbodenheizung WICHTIGER HINWEIS: Bei der Installation die Isolierung des Fühlers während der Estrichverlegung nicht beschädigen. Die Installation muss den Zugang zum Fühler für etwaige Wartungseingriffe ermöglichen.
-
Seite 10: Einschaltung Und Parameter-Reset
Einschaltung und Parameter-Reset 5. Einschaltung und Parameter-Reset Beim Einschalten zeigt der Thermostat innerhalb der ersten 3 s nach der Stromversorgung die Firmware- Version an. Abb. 4: Startseite Se in questa fase si tocca l’icona , il display visualizza la schermata che permette di resettare i para- metri del dispositivo: Abb. -
Seite 11: Konfiguration Über Wifi-Schnittstelle
6.1 Erstkonfiguration • Als erster Schritt ist festzustellen, wie Marke und Modell des Gateway/Routers des Kunden lauten; diese Infos dienen anschließend als Bezug für den eventuellen offiziellen Support durch Vimar (die hierzu vor- gesehene Tabelle in Kapitel 17 einsehen). • Ist die Internet-Verbindung am Installationsort bereits vorhanden, sollte sichergestellt werden, dass das/ der Gateway/Router seit mindestens 2 Minuten eingeschaltet und mit dem Internet verbunden ist. - Seite 12 Konfiguration über WiFi-Schnittstelle Anderenfalls das Menü „OnOF“ durch Antippen von öffnen; die Aufschrift „ON“ oder „OFF“ beginnt zu blinken. Über „ON“ wählen und durch Antippen von bestätigen. 5. Über die Liste der Optionen bis zur Anzeige der Seite „Conf“ durchlaufen. 6.
-
Seite 13: Konfiguration Des Thermostats Mittels Der App By-Clima
• Die WiFi-Schnittstelle des Geräts aktivieren und die Suche nach den verfügbaren WiFi-Netzen ausführen. • Das mobile Gerät mit dem WiFi-Netz des Thermostats 02907 verbinden. • Die Zugangsdaten zum WiFi-Netz des Thermostats sind auf dem entsprechenden Etikett ange- geben, das nach dem Entriegeln der Frontabdeckung des Geräts sichtbar wird:... - Seite 14 Hexadezimal-Zeichen, welche die Seriennummer des zu konfigurierenden Geräts wiedergibt (siehe hierzu das Beispiel in den Abbildungen 6 und 7): Abb. 6: Rückseite des Thermostats 02907 Abb. 7: Displayseite für Wahl des Netzes auf dem Smartphone 1. Die App By-clima auf dem mobilen Gerät starten.
-
Seite 15: Unità Di Misura
Abb. 9 App By-clima im Fall einer Datenbank mit Abb. 8 App By-clima im Fall einer leeren Datenbank mindestens einem Gerät 3. „02907 Chrono WiFi“ wählen. SC02- Abb. 10 App By-clima und Wahl des Thermostats 02907 4. Den Vorgang „Einen neuen Thermostat konfigurieren“ wählen. - Seite 16 Konfiguration über WiFi-Schnittstelle Abb. 11 App By-clima und Konfiguration des Thermostats 5. Der Vorgang startet die Suche nach einem neuen Thermostat. 6. Nach Erkennung des Thermostats fordert die App By-clima zur Eingabe des aktuellen PIN (Defaultwert 1234) und ggf. eines neuen individuellen PIN auf. Collegati al CronoTermostato Come vuoi procedere? Inserisci ora il PIN di accesso di rete...
-
Seite 17: Konfiguration Der Parameter Der Temperaturregelung Und Gebrauch Des Geräts
Thermostat und mobilem Gerät, von dem der Vorgang ausgeführt wurde, vor. Der Thermostat 02907 kann somit nur vom mobilen Gerät, von dem er konfiguriert wurde, angesteuert werden (über WiFi). Soll 02907 auch von anderen Geräten angesteuert werden, muss der Vorgang der Zuweisung weiterer Geräte gemäß... -
Seite 18: Nutzung Ohne Cloud
Neben der Konfiguration des Gebäude-Netzes kann auch bestimmt werden, ob der Cloud-Service von Vimar genutzt werden soll. 6.3.1 Cloud-Service Dank Cloud-Service bietet Vimar dem Benutzer die Möglichkeit, über das Internet von jedem Ort der Welt aus auf den eigenen Thermostat zuzugreifen. Dieser Service ermöglicht: •... -
Seite 19: Zuweisung Weiterer Mobiler Geräte Zum Thermostat
PIN des Tablet/Smartphone zu aktualisieren. ACHTUNG: • Der PIN für den Zugriff auf den Thermostat 02907 von einem mobilen Gerät kann nur über die App By-clima geändert werden. • Der PIN-Code ist sehr wichtig, da er den Schutz des Thermostats auch gegenüber zuvor zugewie- senen mobilen Geräten (z.B. -
Seite 20: Display
Display 7. Display Mit dem Touchscreen-Display kann die Anlage über folgende Tasten und Symbole gesteuert werden: Abb. 14: Tasten und grafische Benutzeroberfläche A: Anzeige WiFi-Funksignalqualität B: Betriebsarten C: Abwesenheit D: Bestätigen E-F: Menü-Navigation und Parametereinstellung G: Zurück H: Menü Einstellung I: Temperaturverlauf Programm AUTO... -
Seite 21: Tastenfunktionen
: Kalibrierung : Anzeige WiFi-Funksignalqualität : Zeitgesteuerter Handbetrieb : Abwesenheit : Hand : Frostschutz : Aus (OFF) : Automatisch : Verbindungsstatus des die Cloud-Service-Vimar (blink Verbindungsversuch läuft, fixiert Verlinkung). : Alarm : Verfügbarkeit neuer Software-Update : Klimaanlage : Heizung... -
Seite 22: Sperre Der Benutzeroberfläche Mittels Pin-Code
Display : Eco (Sparen) : Bestätigen : Anzeige des Wochentags : Abwesenheitstemperatur : Economy-Temperatur : Komforttemperatur 7.3 Standby Bleibt das Gerät 30 Sekunden lang ohne Betätigung, erfolgt die automatische Aktivierung der Standby- Betriebsart, in dem die Helligkeit des Geräts reduziert wird. 7.4 Sperre der Benutzeroberfläche mittels PIN-Code Der Thermostat unterstützt die Eingabe eines Passworts, das die Umschaltung der Betriebsart (zum Beispiel von Hand auf OFF) sperrt, die Eingabe der Temperaturwerte einschränkt und im Allgemeinen den... -
Seite 23: Uhr, Tagesprogramm Und Ökometer
Display Uhr, Tagesprogramm und Ökometer Beim normalen Betrieb, also ohne Navigation in den Menüs, können die auf der linken Seite des Displays jeweils anzuzeigenden Informationen gewählt werden. Anzeige WiFi-Funksignalqualität Anzeige Energieeinsparung Anzeige des Wochentags Anzeige der eingestellten Temperatur Tagesprogramm Abb. 16: Typische Anzeige von Uhrzeit und Tagesprogramm Diese Standardanzeige vermittelt das tägliche Temperaturregelprogramm mit Daten zum aktuellen Zeitpunkt. -
Seite 24: Betriebsarten
Betriebsarten 8. Betriebsarten Der Thermostat 02907 kann die Temperatur im Rahmen der folgenden Betriebsarten regeln: • Aus (OFF): Schaltet die Anlage aus. • Hand (ON): Hiermit kann der Sollwert der Raumtemperatur von Hand eingestellt werden. • AUTO: Hiermit kann ein Regelprogramm eingestellt werden, das die Raumtemperatur mit dem für jede Viertelstunde des aktuellen Tages eingegebenen Wert vergleicht;... - Seite 25 Betriebsarten 8.2 Hand In dieser Betriebsart funktioniert das Gerät als einfacher Thermostat, der die Raumtemperatur auf den vom Benutzer eingestellten Wert regelt. Bei aktivierter Betriebsart HAND erscheint das Symbol über der Temperaturanzeige. Abb. 18: Typische Seite bei Betriebsart Hand Der Sollwert kann mit oder geändert werden.
-
Seite 26: Zeitgesteuerter Handbetrieb
Betriebsarten 8.3 Auto Typische Betriebsart des Thermostats. Das Gerät passt die Raumtemperaturen automatisch je nach Tagesuhrzeit und Wochentag an, minimiert die Einschaltung der Verbraucher und optimiert dadurch sowohl Komfort als auch Energieeinsparung; durch Einstellung von drei unterschiedlichen Temperaturen können die Anforderungen des Raums in puncto normaler Betrieb, Abwesenheit oder reduzierter Nachtbetrieb abgedeckt werden. - Seite 27 Betriebsarten Abb. 21: Typische Seite beim zeitgesteuerten Handbetrieb die Temperatur einstellen und durch bestätigen. Auf der nächsten Seite kann mithilfe von die Haltezeit der soeben eingestellten Temperatur eingegeben werden. Abb. 22: Einstellung der Stundenanzahl für zeitgesteuerten Handbetrieb Daraufhin mit bestätigen. Nach Ablauf der eingestellten Zeit schaltet der Thermostat zurück in die Betriebsart AUTO;...
-
Seite 28: Abwesenheit
Betriebsarten 8.5 Abwesenheit Mit dieser Betriebsart kann der Benutzer bei Verlassen des Raums eine schnelle und effektive Energieeinsparung erzielen. In der Betriebsart „Abwesenheit“ regelt das System nach dem Sollwert „Abwesenheitstemperatur“ Die Betriebsart Abwesenheit kann nur durch Antippen von aktiviert werden. Am Display erscheint für ca. -
Seite 29: Frostschutz
Betriebsarten - Menü Einstellungen 8.6 Frostschutz Mit dieser nur bei der als Heizung funktionierenden Anlage aktivierbaren Betriebsart kann eine Mindesttemperatur (Sollwert ) eingestellt werden, um Schäden an den Wasserleitungen zu verhin- dern oder die Temperatur bei längerer Abwesenheit während des Winters nicht unter einen bestimmten Sicherheitswert sinken zu lassen. -
Seite 30: Einstellung Der Betriebsart
9.3.2 Aktivierung des Cloud-Service Das Menü ermöglicht die Wahl, ob der offizielle, von Vimar angebotene Cloud-Service genutzt oder nicht genutzt werden soll. Soll dieser Service nicht genutzt werden, können einige der nachfolgenden Untermenüs nicht mehr aufgerufen werden. entweder „ON“ oder „OFF“ wählen, um den Cloud-Service zu nutzen oder nicht zu nutzen, und mit bestätigen. -
Seite 31: Zuweisung Zu Mobilem Gerät
Menü Einstellungen 9.3.4 Erstkonfiguration Das Menü ermöglicht die Ausführung der Konfiguration des Thermostats vonseiten der App. Diese Konfiguration (über ein Smartphone oder Tablet) betrifft nicht nur das WiFi-Netz, das vom Thermostat für den normalen Betrieb genutzt wird, sondern auch alle Funktionen der Temperaturregelung, die zu programmieren sind (siehe Kap. -
Seite 32: Geräteinfos
Symbol blinkend neben der neuen SW-Version. antippen, um die Aktualisierung von der Vimar Cloud zu starten, und warten, bis der anschlie- ßende Neustart des Thermostats erfolgt. Achtung: Während der SW-Aktualisierung das Gerät nicht ausschalten und auch keinen Zugriff auf den Thermostat über die App by-clima ausführen. - Seite 33 Parametertabelle Begrenzung (Grenztemperatur) [30,..,50]°C 0.1°C 35°C Maßeinheit (Temperatur) Temperatur-Maßeinheit [°C , °F] °C Temperatur-Offset (Offset Temp.) [0,..,±3]°C 0.1°C 0°C Stunden [00,..,23] Minuten [00,..,59] 1 min [Mo, Di, Mi, Do, Wochentag Fr, Sa, So] Signaltöne Freigabe Töne [ON, OFF] PIN-Code [000,..,999] (Abwesenheit-Heiz.) , 10..35]°C 0.1°C...
-
Seite 34: Hinweise
3. Der Gebrauch eines Routers WiFi/3G (d.h. mit Verwendung des Handy-Netzes für den Zugang zu Internet) garantiert keine dauerhafte Verbindung nach außen; es könnte demnach zeitweise nicht möglich sein, das Gerät fern zu steuern; dies aus Gründen, die nicht von Vimar Spa, sondern vom Telekommunikationsanbieter oder vom vorliegenden Telekommunikationsvertrag abhängig sind. -
Seite 35: Installationsvorschriften
15. Normkonformität RED-Richtlinie. Normen 60730-2-7, EN 60730-2-9, EN 301 489-17, EN 300 328, EN 62311. Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Produktdatenblatt unter folgender Internetadresse zur Verfügung: www. vimar.com. -
