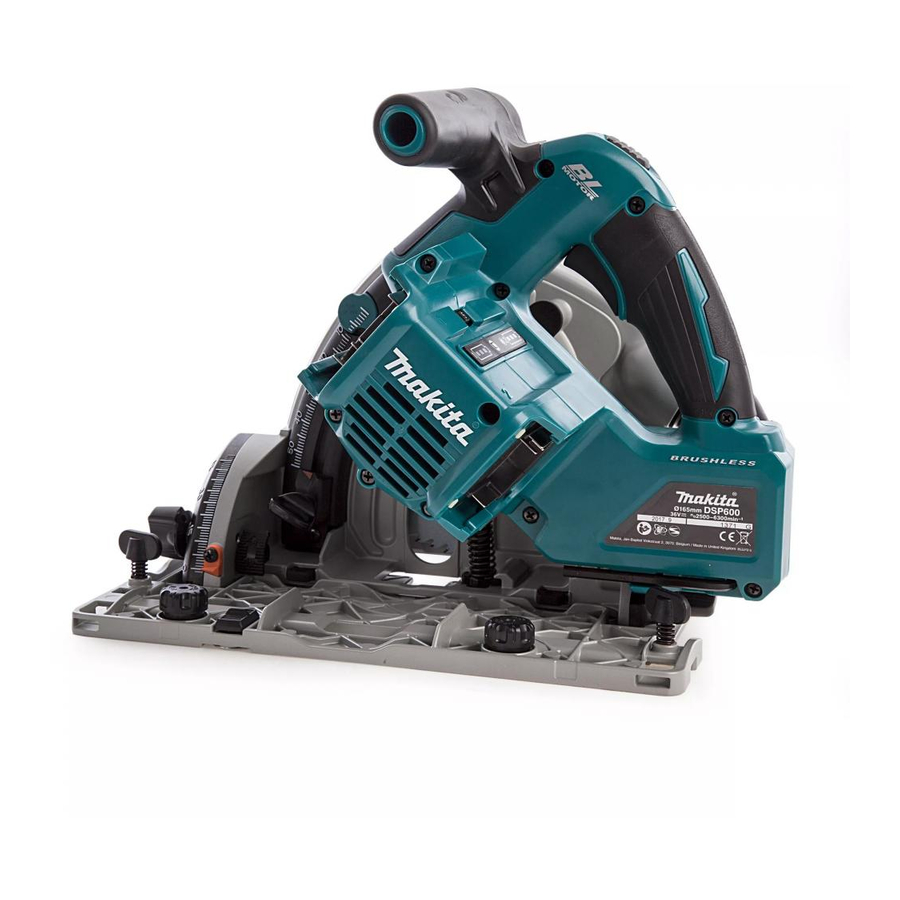

Makita DSP600 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Handsägen
  5. DSP600
  6. Betriebsanleitung

Makita DSP600 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für DSP600:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 102

Quicklinks

EN
Cordless Plunge Cut Saw
Akumulatorowa Ręczna
PL
Pilarka Tarczowa-Zagłębiarka
Akkumulátoros merülőfűrész HASZNÁLATI KÉZIKÖNYV
HU
Akumulátorová ponorná píla
SK
Akumulátorová zapichovací
CS
okružní pila
Акумуляторна пила для
UK
врізання
Ferăstrău pentru decupare
RO
prin plonjare cu acumulator
Akku- Tauchsäge
DE
DSP600
DSP601
ІНСТРУКЦІЯ З
9
21
36
50
62
74
89
102

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Makita DSP600

Inhaltszusammenfassung für Makita DSP600

  • Seite 1: Inhaltsverzeichnis

    Pilarka Tarczowa-Zagłębiarka Akkumulátoros merülőfűrész HASZNÁLATI KÉZIKÖNYV Akumulátorová ponorná píla NÁVOD NA OBSLUHU Akumulátorová zapichovací NÁVOD K OBSLUZE okružní pila Акумуляторна пила для ІНСТРУКЦІЯ З врізання ЕКСПЛУАТАЦІЇ Ferăstrău pentru decupare MANUAL DE INSTRUCŢIUNI prin plonjare cu acumulator Akku- Tauchsäge BETRIEBSANLEITUNG DSP600 DSP601...
