VERSÂTILE

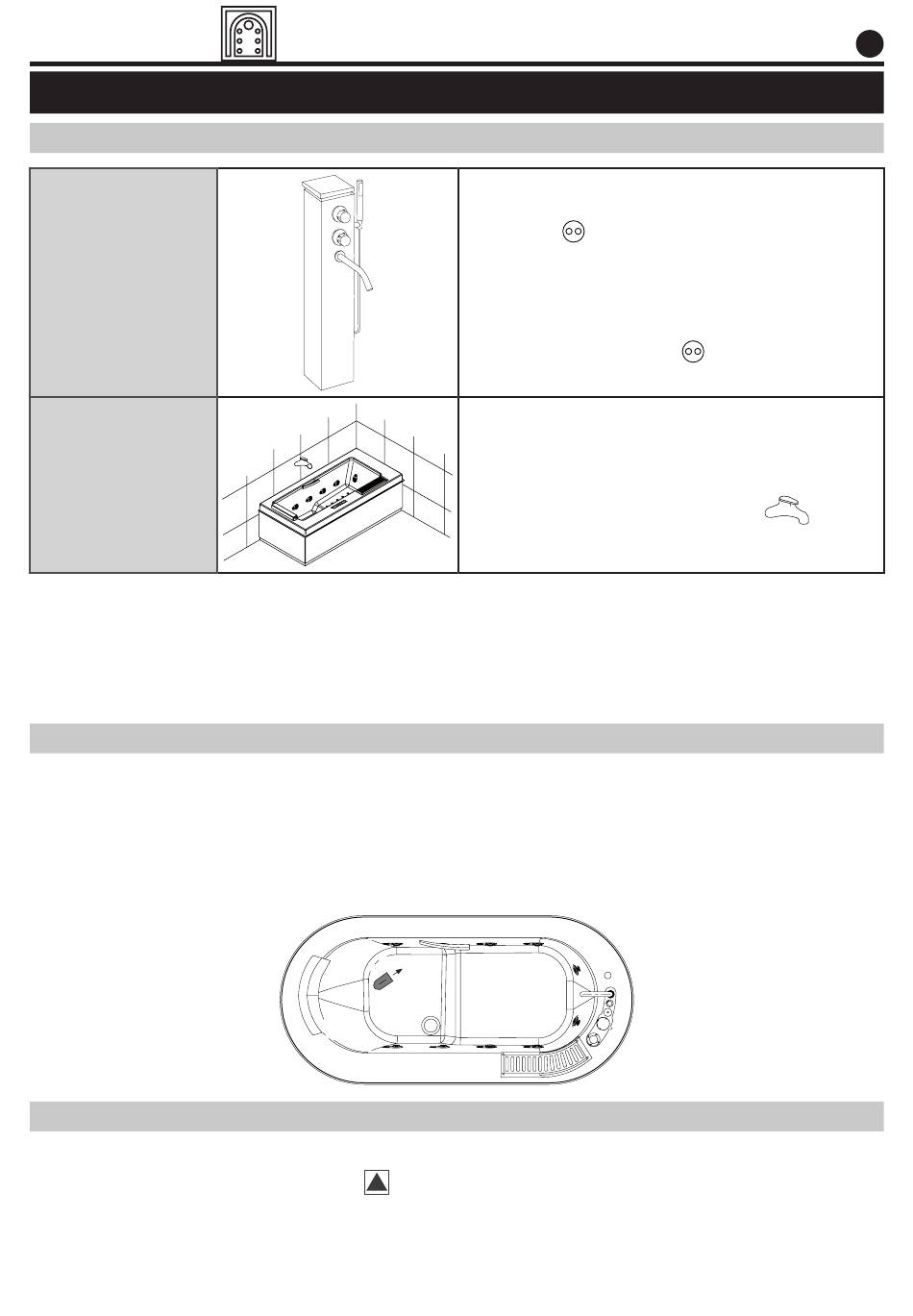

TOMAS DE AGUA FRÍA/CALIENTE
B) COLUMNA
C) PARED
OPCIÓN GRIFERÍA TERMOSTÁTICA:
Para alcanzar la máxima temperatura de la grifería termostática, se debe asegurar que el agua del acumula-
-
dor se encuentre al menos a 60º C. Sin embargo, ésta no deberá exceder nunca de 65º C en la entrada de la
grifería.
DESAGÜE VIVIENDA:
El desagüe de la vivienda quedará ubicado en el suelo, siendo su posición la indicada con el dibujo.
El diámetro del desagüe será de 40 mm exterior y deberá sobresalir 5 cm sobre el pavimento para su perfecta
instalación. Para el modelo 506A la boca del codo del desagüe quedará orientada conforme al siguiente dibu-
jo.
PREDISPOSICIÓN CONEXIÓN ELÉCTRICA
SYSTEM-POOL aconseja predisponer la salida del cable para la conexión eléctrica de la bañera en el suelo,
en la posición referenciada por el símbolo
a la caja de conexión de la bañera.
MANUAL DE PRE-INSTALACIÓN
PRE-INSTALACIÓN HIDRÁULICA
- Ubicar las tomas macho roscado G 3/4 en las sali-
das agua fría y caliente en la posición indicada por
el símbolo
los 503 A, y 506 A. La columna puede ir instala-
da en cualquiera de las posiciones indicadas en la
figs.6 y 7. La separación entre tomas no debe ser
mayor de 5 cm.
- Situar las tomas de agua
3 elegida (ver página 13).
- Instalación hidráulica con llenado por grifería ex-
terna situada en la pared, siendo su posición indi-
cada en las figs. 1 y 2 por el símbolo
codo
desagüe
. Dejar aproximadamente 1.5 metros de cable para poder llegar
7
. Opción válida sólo para los mode-
en la posición 1, 2 o
ES
