VERSÂTILE
MODELOS: V-105 / V-503 / V-506 / V-511
La posición de la cabeza es fija. La versión de la bañera queda determinada por la ubicación de la misma.
UBICACIONES
TOMAS DE AGUA FRÍA/CALIENTE
En las tablas 2, 3, 4, 5 y 6 aparecen las medidas correspondientes a la ubicación de las posiciones de los dife-
rentes tipos de griferías.
- La presión mínima de entrada del agua fría / caliente en la bañera será de 200 KPa (2 Bar).
- La presión máxima de entrada del agua fría / caliente en la bañera será de 500 KPa (5 Bar).
A) PESTAÑA

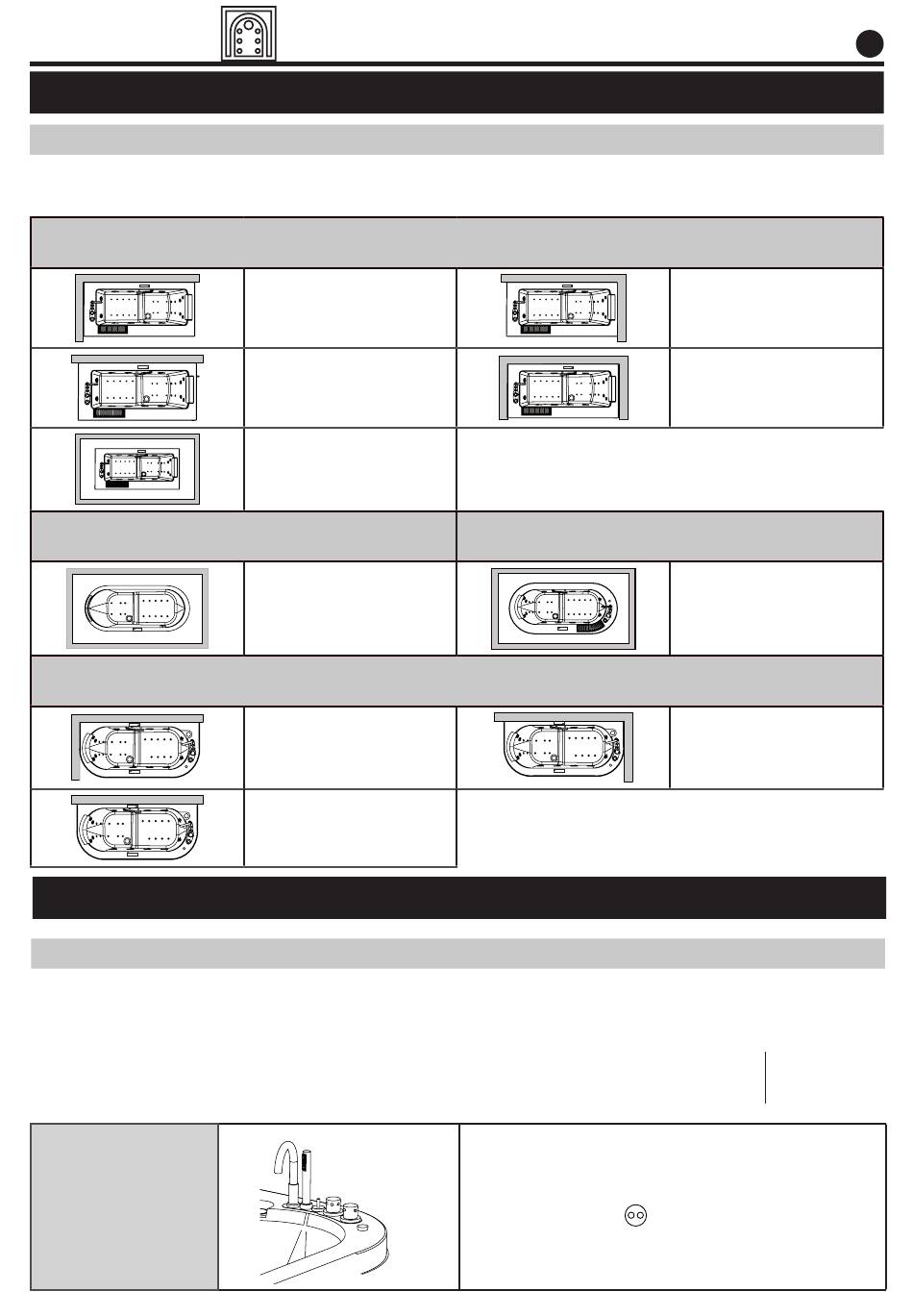

CRITERIOS DE POSICIÓN DE LA BAÑERA VERSÂTILE
Izquierda
Wall
Center / Free-standing
V-503
Center / Free-standing
Izquierda
Wall
PRE-INSTALACIÓN HIDRÁULICA
MANUAL DE PRE-INSTALACIÓN
V-105
V-511
- Ubicar las tomas macho roscado G 3/4 en las sa-
lidas de agua fría y caliente en la posición indica-
da por el simbolo
no debe ser mayor de 5 cm. Figuras 1, 2, 3 o 5.
6
Derecha
Enter
V-506
Center / Free-standing
Derecha
A y B
. La separación entre tomas
ES
