Wasserinstallationsvorbereitung; Vorbereitung Warm-/Kaltwasser Für Armaturen - SYSTEMPOOL VERSATILE series Vormontage-Installation

VERSÂTILE

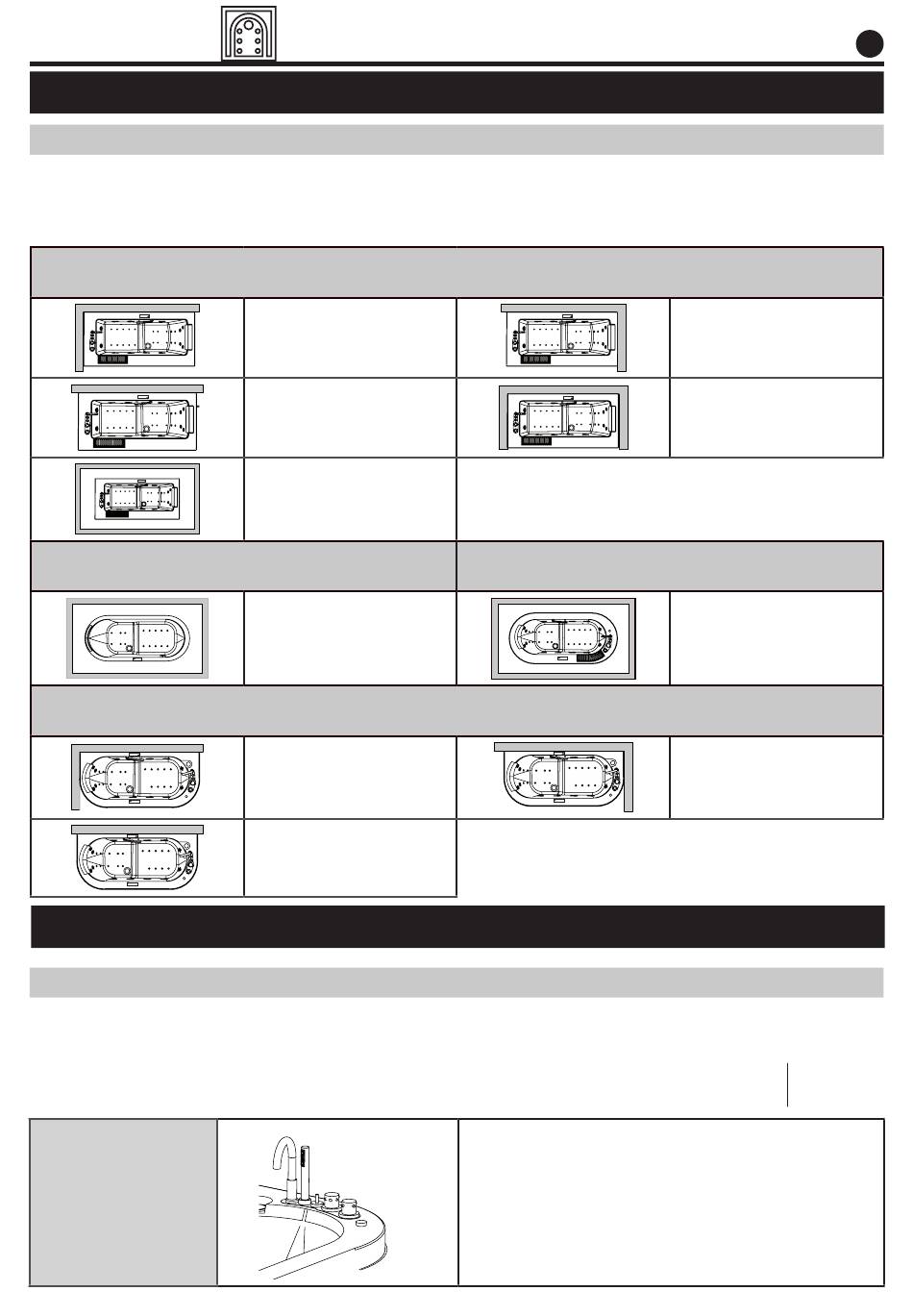

STANDORTKRITERIEN FÜR DIE VERSÂTILE BADEWANNE
MODELL: V-105 / V-503 / V-506 / V-511
Die Kopfposition ist fest vorgegeben. Die version der Badewanne (Links/Rechts) wird durch ihren Installa-
tionsort gegeben.
INSTALLATIONSORT
VORBEREITUNG WARM-/KALTWASSER FÜR ARMATUREN
Aus den Tabellen 2, 3, 4, 5 und 6 gehen die entsprechenden Maße für den Standort der Stellungen der vers-
chiedenen Armaturenarten hervor.
- Der Mindestversorgungsdruck für Kalt-und Warmwasser in das Kabineninnere beträgt 2 Bar.
- Der Höchstversorgungsdruck für Kalt-und Warmwasser in das Kabineninnere beträgt 5 Bar
A) RAND
VORMONTAGE-INSTALLATION
Link
Wall
Center / Free-standing
V-503
Center / Free-standing
Link
Wall

WASSERINSTALLATIONSVORBEREITUNG

V-105
V-511
- G ¾ Außengewindeanschlüsse in der durch das
Symbol (ØØ) angegebenen Stellung am Warm-
und Kaltwassereinlauf anbringen. Der Abstand
zwischen den Anschlüssen darf 5 cm nicht übers-
teigen. Figs 1, 2, 3, oder 5.
6
Recht
Enter
V-506
Center / Free-standing
Recht
A und B
DE
