SYSTEMPOOL VERSATILE series Vormontage-Installation Seite 65

VERSÂTILE

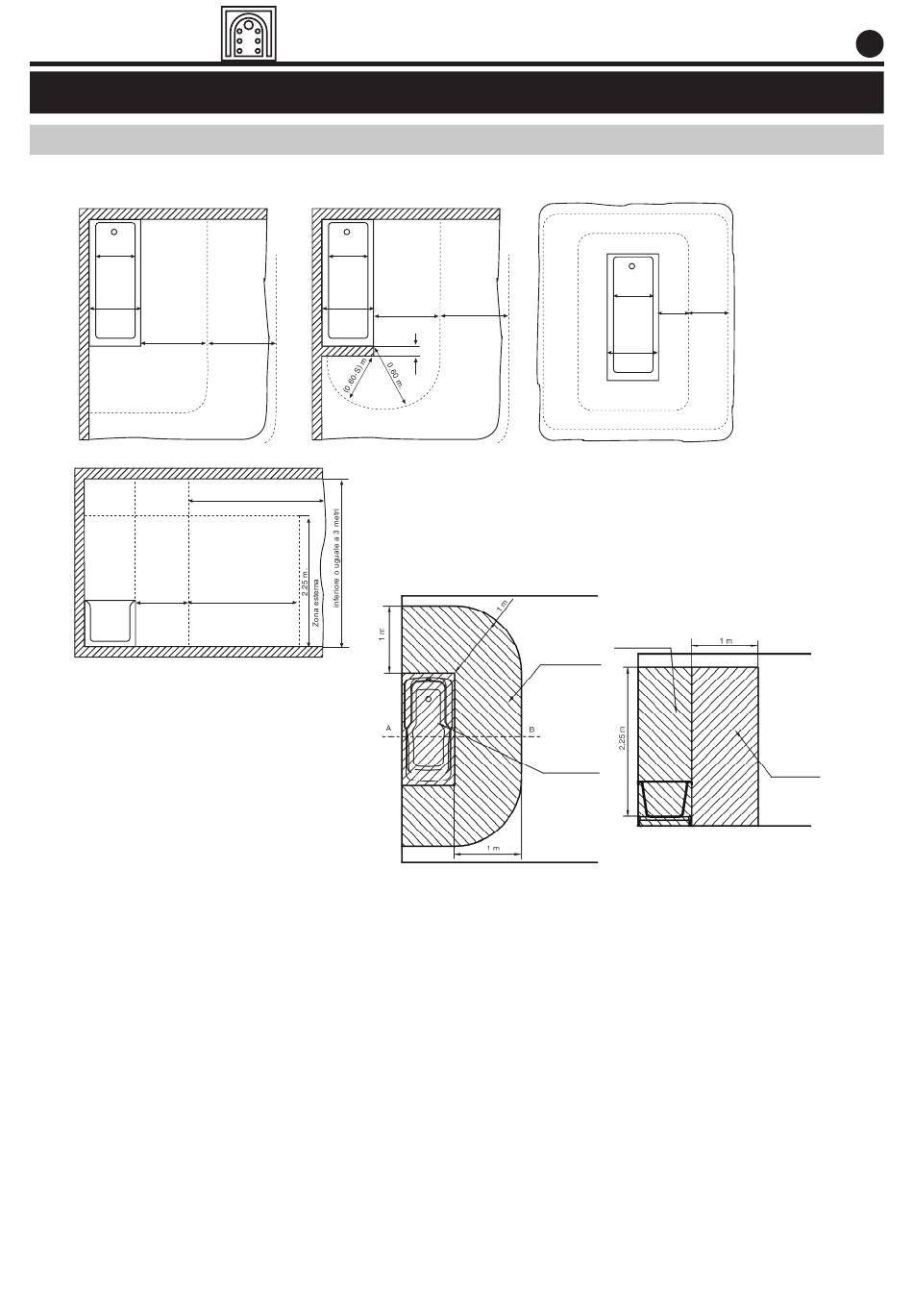

ZONE DI SICUREZZA E PROIBIZIONE
Zona 0 Zona 2
Zona 1
0.60 m.
Zona 2 Zona 2
Zona 1 Zona 2
0.60 m.
Zona 0
MANUALE DI PRE-INSTALLAZIONE
COLLEGAMENTO ELETTRICO
Zona 3
Zona 0
Zona 2
Zona 1
2.40 m.
S = Spesore della parete
Zona esterna
Zona 3
2.40 m.
Zona 3
0.60 m. 2.40 m.
S
Zona di
protezione
Zona di
proibizione
15
Zona 2
Zona 3
Zona 0
0.60 m. 2.40 m.
Zona 1
Zona di
proibizione
Zona di
proibizione
IT
