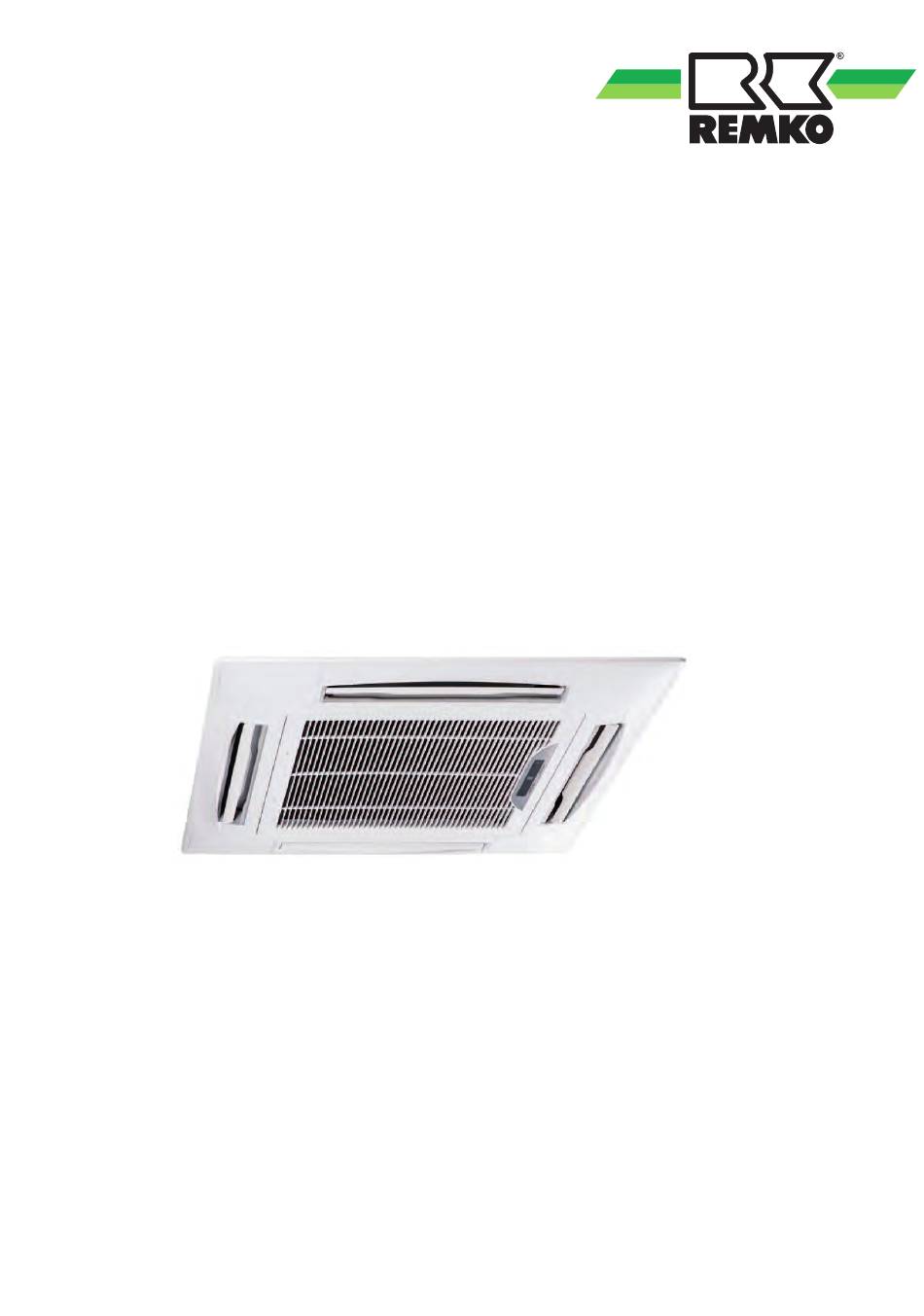

- Seite 1 Montage- und Betriebsanleitung REMKO MVD MVD 701, MVD 1001 Deckenkassette für Inverter MVV-Außenteile Vor Beginn aller Arbeiten Anleitung lesen! 0152-2017-06 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO MVD Gerätedarstellung und Ersatzteilliste....................53 13.1 Gerätedarstellung MVD 701-1001....................53 13.2 Ersatzteilliste Innengeräte MVD 701-1001.................. 54 Index..............................55...
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan- wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO MVD 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO MVD Technische Daten 2.1 Gerätedaten Baureihe MVD 701 MVD 1001 Deckenkassette für Inverter-Multisplit-Außenteile Betriebsweise zum Kühlen und Heizen 7,10 10,00 Nennkühlleistung 8,00 11,10 Nennheizleistung Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +17 bis +30 Kältemittel R410A Betriebsdruck max. / je Kältekreis... -
Seite 9: Geräteabmessungen
= 32 2-5/32 (55) d = 75 Φ75New air 33-1/16(840) supply orifice 35-19/32(904) Abb. 1: Abmessungen MVD 701-1001 (Alle Angaben in mm) 1: Einspritzleitung (im Beipack) 2: Anschluss Frischluft 3: Kondensatablauf 4: Anschluss Saugleitung 5: Anschluss Flüssigkeitsleitung Gerätetyp Maß A Maß... -
Seite 10: Aufbau Und Funktion
Das Innengerät besteht aus einem Verdampfer in Lamellenbauform, Verdampferventilator, Regelung Außenbereich und Kondensatwanne. Kombinierbar ist das Innen- Innenbereich gerät mit REMKO Außenteilen der Serie MVV ent- 1 a,b: Innengeräte sprechender Kombinationsmöglichkeiten. Die Außenteil Ansteuerung des Außenteiles erfolgt über die Kondensatleitung Regelung des Innengerätes. -
Seite 11: Kombinationen
3.2 Kombinationen Die Innengeräte MVD 701-1001 können mit den Außenteilen der Serie MVV kombiniert werden. Die Auswahl der anzuschließenden Innengeräte erfolgt lediglich über die Auslegung der maximal anzu- schließenden Kälteleistung aller Innengeräte. Max. 130 %. Der Leistungsfaktor berücksichtigt, dass nie alle Innengeräte zur selben Zeit eine 100 %ige Leistungsanfor- derung besitzen. - Seite 12 REMKO MVD Abb. 5: Anschlussmöglichkeiten in mehreren Etagen A: Außenbereich 3: Verteiler B: Innenbereich 4: Y-Verteiler 1: Außenteil 5: Hauptstrang 2: Innengeräte der Serien MVW bzw. MVD 6: Nebenstrang...
-
Seite 13: Bedienung
Bedienung 4.1 Allgemeine Hinweise Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. Die Innengeräte können ebenfalls von zentraler Stelle mit dem Multi- max. -
Seite 14: Anzeige Am Innengerät
REMKO MVD 4.4 Anzeige am Innengerät 4.5 Kabelfernbedienung Die Anzeige LED‘s leuchten entsprechend den Anschluss einer optionalen Kabelfernbedienung Einstellungen: Der Stecker zum Anschluss einer Kabelfernbedie- LED OPERATION grün = Gerät eingeschaltet nung befindet sich an der Blende der Deckenkas- sette (s. Abb. 8, [A]). Das 5-adrige Kabel, von der... -
Seite 15: Tasten Der Fernbedienung
4.6 Tasten der Fernbedienung 3. Entfeuchtungsmodus In diesem Modus wird der Raum entfeuchtet, dabei wird die Raumtemperatur erheblich abgesenkt. Eine Einflussnahme auf Temperatur und Lüfterge- schwindigkeit ist in diesem Modus nicht möglich. 4. Heizmodus In diesem Modus wird die warme Raumluft auf die gewünschte Temperatur erwärmt. -
Seite 16: Tastenfunktionen
REMKO MVD Taste „TIMER ON“ Tastenfunktionen Die Übermittlung der Einstellungen wird durch ein Mit dieser Taste wird die automatische Einschalt- Symbol im Display angezeigt. zeit des Gerätes innerhalb der nächsten 24 Stunden programmiert. "ON / OFF" Taste Durch Betätigung der "ON / OFF" Taste aktivieren und deaktivieren Sie Ihr Klimagerät. - Seite 17 "MODUS" Taste (MODE) Modus "ENTFEUCHTEN" Verwenden Sie die Taste "MODE" um zwischen Im Modus Entfeuchten wird empfohlen die Solltem- den einzelnen Betriebsarten zu wählen. Zur Verfü- peratur auf 24°C einzustellen. Auf Grund der gung stehen 5 Modi: geringen Kältemitteltemperatur wird der Taupunkt der Luft am Lamellentauscher unterschritten.
- Seite 18 REMKO MVD Modus "AUTOMATIK" Modus "KÜHLEN" Im Modus Automatik wählt die Regelung selbst- Im Modus Kühlen wird die Raumluft auf die einge- ständig anhand der Raumtemperatur Tr und stellte Solltemperatur abgekühlt. Die gewünschte gewähltem Sollwert Ts zwischen Heiz- Umluft-oder Raumtemperatur wird mit den ▲/▼ Tasten in 1 °C Kühlbetrieb.
- Seite 19 Modus "HEIZEN" Funktionsablauf Modus Heizen Im Modus Heizen haben Sie die Möglichkeit den Raum in der kalten Jahreszeit zu beheizen. Die AUTO gewünschte Raumtemperatur wird mit den ▲/▼ TEMP COOL Tasten in 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C unterhalb der gewählten CLOCK HEAT Solltemperatur beginnt das Innengerät die Raum-...
- Seite 20 REMKO MVD Modus "UMLUFT" "FAN / SPEED" Taste Im Modus Lüften wird nur die Raumluft umgewälzt. Mit dieser Taste wird die Ventilatorgeschwindigkeit Vier Ventilatorgeschwindigkeiten können gewählt eingestellt. Es kann zwischen kleiner, mittlerer, werden. Die Raumtemperatur kann in diesem hoher und automatischer Ventilatordrehzahl Modus nicht verändert werden.
- Seite 21 "ECO" Taste "SWING ↕ ↔" und "AIR DIRECTION" Tasten Mit dieser Taste wird eine Programmierung akti- Mit diesen Tasten wird die oszillierende Funktion viert, mit der die Solltemperatur im Kühlmodus der horizontalen bzw. vertikalen Luftaustrittsla- nach einer Stunde um 1 °C und nach 2 Stunden mellen eingestellt.
- Seite 22 REMKO MVD "TIMER ON" Taste - Einschaltverzögerung "TIMER OFF" Taste - Ausschaltverzögerung TIMER ON TIMER OFF AUTO AUTO TEMP TEMP COOL COOL HEAT HEAT HOUR HOUR FAN SPEED AUTO FAN SPEED AUTO TIMER ON TIMER OFF TEMP TEMP COOL COOL...
-
Seite 23: Montageanweisung Für Das Fachpersonal
Montageanweisung für Montagematerial das Fachpersonal Das Innengerät wird mittels 4 bauseitig zu stel- lenden Schrauben über eine Wandhalterung befes- Wichtige Hinweise vor der Installation tigt. Entsprechende Dübel, Trapezblechaufhänger, Profilstahl, Schellen für Kältemittel- und Konden- Zur Installation der Gesamtanlage sind die satleitungen (bzw. -
Seite 24: Installation
Mutter in eine waagerechte 1: Statisches Bauwerksteil Position (Abb. 24). A: Abstand zur abgehängten Decke MVD 701 = 230 mm Halten Sie dabei einen Deckenabstand von MVD 1001 = 300 mm min. 35 mm ein. Schließen Sie, wie im wei- teren beschrieben, die Kältemittel-, Elektro-... - Seite 25 Frischluftanschluss Der Anteil der Frischluft darf nicht mehr als 10% des Nennluftvolumenstromes des Gerätes Das Gerät ist für die Einbringung von Frischluft betragen. Die Frischluftzufuhr sollte durch den vorbereitet. Einsatz eines zusätzlichen, drehzahlgeregelten Ventilators erfolgen. Um das Eindringen von Regenwasser zu ver- hindern, darf die Luft am Außenlufteintritt mit einer Geschwindigkeit von maximal 2,5 m/s über einen Staubfilter angesaugt werden.
-
Seite 26: Kältemittel Hinzufügen
REMKO MVD Anschluss der Verbindungsleitung am Expansi- onsventil der Innengeräte VORSICHT! Das elektronische Expansionsventil befindet sich Während des Umgangs mit Kältemittel ist ent- außerhalb des eigentlichen Gehäuses in einem sprechende Schutzkleidung zu tragen. separaten Anschlusskasten seitlich am Gerät. Um dieses kältetechnisch anzuschließen beachten Sie... - Seite 27 Berechnung der Kältemittelzusatzfüllung Die nachzufüllende Kältemittelmenge hängt von der Dimensionierung und Länge aller Flüssigkeitslei- tungen sowie der Anzahl der verwendeten Y-Stücke und Sammelverteiler ab. Nachfolgend finden Sie ein Beispiel sowie eine Blankozeichnung zur Ermittlung der nachzufüllenden Kältemittelmenge. 7m 1/4“ 8m 3/8“ 9m 1/4“...
- Seite 28 REMKO MVD Die folgende Skizze sowie die Leertabelle dienen zur Ermittlung der nachzufüllenden Kältemittelmenge und sind vom Installateur auszufüllen. Abb. 31: Skizze zur Ermittlung der nachzufüllenden Kältemittelmenge Komponente Anzahl Füllfaktor Füllmenge Länge der Flüssigkeitsleitung 1/4" 0,023 kg/m Länge der Flüssigkeitsleitung 3/8"...
- Seite 29 HINWEIS! Bei der Auslegung und dem Nachfüllen der Anlage mit Kältemittel ist der praktische Grenz- wert für Kältemittel nach DIN EN 378-1 zu beachten! Praktischer Grenzwert R410A: 0,44 kg/m Raumvolumen des kleinsten Raumes. Sollte dieser überschritten werden sind geeig- nete Maßnahmen zur Reduzierung der mögli- chen Kältemittelkonzentration nach DIN EN 378-1 zu treffen.
-
Seite 30: Kondensatanschluss Und Gesicherte Ableitung
REMKO MVD Kondensatanschluss und gesicherte HINWEIS! Ableitung Bei Kondensatabführung über einen Kanal muss nach DIN EN 1717 sichergestellt sein, Die bauseitige Kondensatleitung ist mit einem dass abwasserseitig vorhandene mikrobiologi- Gefälle von min. 2 % zu verlegen. Gegebenen- sche Belastungen (Bakterien, Pilze, Viren) nicht falls sehen Sie eine dampfdiffusionsdichte Iso- in das daran angeschlossene Gerät gelangen... -
Seite 31: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Anschluss- und Wir empfehlen, bauseitig einen Haupt- / Repa- raturschalter in der Nähe des Gerätes zu Sicherheitshinweise installieren. Bei den Geräten ist eine Spannungsversorgung Die Klemmleisten der Anschlüsse befinden zum Außenteil und zum Innengerät zu verlegen sich innerhalb des Gerätes. - Seite 32 REMKO MVD 1: Einführung Netzzuleitung 2: Abdeckung des Schaltkastens demontieren 3: Anschluss Steuerleitung vom Außenteil Sämtliche elektrische Steck- und Klemmverbin- dungen sind auf festen Sitz und dauerhaften Kontakt zu kontrollieren und ggf. nachzuziehen. Abb. 35: Anschluss des Gerätes...
-
Seite 33: Elektrisches Anschlussschema
8.3 Elektrisches Anschlussschema Anschluss MCC-1 Controller, MVV 1200-2000 DC und MXD/MVD-Innengeräte - Variante 1 L1 L2 L3 N P Q E X Y E Off Co. On 400 V/3~/50 Hz Ext. On/Off X Y E P Q E X Y E P Q E X Y E P Q E... - Seite 34 REMKO MVD Anschluss MCC-1 Controller, MVV 1200-2000 DC und MXD/MVD-Innengeräte - Variante 2 X Y E L1 L2 L3 N P Q E Off Co. On Ext. On/Off 400 V/3~/50 Hz 230V/1~/50 Hz X Y E P Q E X Y E...
- Seite 35 Anschluss MCC-1 Controller, MVV 1200-2000 DC Duo und MXD/MVD-Innengeräte - Variante 2.1 L1 L2 L3 N P Q E X Y E Off Co. On L1 L2 L3 N P Q E Ext. On/Off 400 V/3~/50 Hz 230V/1~/50 Hz 400 V/3~/50 Hz X Y E P Q E X Y E...
-
Seite 36: Elektrisches Schaltschema
REMKO MVD 8.4 Elektrisches Schaltschema MVD 701-1001 CN22 CN51 CN20 CN15 CN10 CN11 CN26 CN13 CN21 XP5 XS5 S W 1 ENC1 XP1 XS1 CN12 CN17 S W 7 CN24 CN406CN405 X Y (E) Abb. 39: Elektrisches Schaltschema A: Steuerplatine... -
Seite 37: Funktion Der Dip-Schalter Auf Der Steuerplatine
8.5 Funktion der DIP-Schalter auf DIP-Schalter SW 5 der Steuerplatine Temperaturregeldifferenz Heizbe- trieb 6K DIP-Schalter SW 1 ON: Manuelle Adressierung Temperaturregeldifferenz Heizbe- OFF:Automatische Adressierung trieb 2K 1 2 3 ON: Ohne Funktion Temperaturregeldifferenz Heizbe- trieb 4K OFF:Ohne Funktion 1 2 3 ON: Ohne Funktion Temperaturregeldifferenz Heizbe- OFF:Ohne Funktion... -
Seite 38: Inbetriebnahme
REMKO MVD Inbetriebnahme 9.1 Adressierung der einzelnen Innengeräte Werkseitig sind alle Geräte der Serie MVV, MVW und MVD so eingestellt, dass die Adressierung der ein- zelnen Innengeräte automatisch erfolgt. Wird trotzdem eine erneute oder bestimmte Adressierung gewünscht, kann dieses wie folgt durchgeführt werden:... - Seite 39 Die letzten 3 Schritte wiederholen, um alle Innen- geräte zu adressieren „Lock“ Taste für mind. 5 Sek. TEMP COOL gedrückt halten, um zum Stan- CLOCK darddisplay zurückzukehren FAN SPEED AUTO Außerdem können die Adressen der einzelnen Innengeräte abgefragt werden: TEMP COOL „On / Off“...
- Seite 40 REMKO MVD „Mode“ Taste drücken, um die Adresse des Innengeräts abzufragen. An den Innengeräten MVW erscheint die Adresse kurz im Display, an den Deckenkassetten MVD erscheint diese kodiert Adresse Operation Timer Def. / Fan Alarm grün 8 gelb 4 rot 2...
-
Seite 41: Inbetriebnahme
9.2 Inbetriebnahme Funktionstest des Betriebsmodus Heizen Schalten Sie die Spannungsversorgung ein. Schalten Sie das Gerät über die Fernbedie- HINWEIS! nung ein und wählen Sie den Heizmodus, Die Inbetriebnahme ist nur durch speziell maximale Ventilatordrehzahl und höchste geschultes Fachpersonal durchführbar und Solltemperatur. -
Seite 42: Störungsbeseitigung Und Kundendienst
REMKO MVD Störungsbeseitigung und Kundendienst 10.1 Störungsbeseitigung Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 43 Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren...
- Seite 44 REMKO MVD Störanzeige durch Blinkcode Fehler Beschreibung Ursache Details Operation Timer Def/Fan Alarm Adressierung Blinkt Blinkt Adressierungs- wurde verändert / Ä auf Seite 45 schnell schnell konflikt gelöscht Innengeräte sind Blinkt auf verschiedene Moduskonflikt Ä auf Seite 45 schnell Betriebsarten ein-...
-
Seite 45: Fehleranalyse
10.2 Fehleranalyse Fehlercode FE: Adressierungskonflikt Wurde die DIP- Schalter-Einstellung Anlage span- am Außenteil verän- nungslos schalten, dert Außenteil Außenteil DIP-Schalter-Ein- MVV 1200 DC MVV 1600-2000 DC stellung am Außen- NEIN teil wieder auf Werkseinstellungen Wurde eine manu- schalten, Anlage elle Adressierung wiedereinschalten, NEIN über die Infra-rot-... - Seite 46 REMKO MVD Fehlercode E1: Kommunikationsfehler zwischen Innengerät und Außenteil Anlage 1 Minute spannungslos schalten, Span- nung wieder einschalten, Anlage starten NEIN Ist Kommunikationsleitung korrekt verdrahtet? Kommunikationsleitung korrekt verdrahten NEIN Wurde abgeschirmtes Kabel verwendet? Abgeschirmtes Kabel vewenden NEIN Ist ein Festwiderstand (120 Ohm) am letzten Festwiderstand (120 Ohm) am letzten Innen- Innengerät der Reihe montiert?
- Seite 47 Fehlercode E3: Fehler Sensor T2 Verdampfer Mitte Ist der Sensor korrekt auf der Platine aufge- NEIN Sensor korrekt auf die Platine aufgestecken steckt? Ist der Fühler sichtbar beschädigt? Fühler austauschen NEIN Sind die Widerstandswerte des Fühlers okay? NEIN Fühler austauschen Ä...
- Seite 48 REMKO MVD Fehlercode E6: Fehler DC Motor Ausgang Fehlerbeschreibung: Kein Motor von Steuerplatine erkannt, spezifischer Geschwindigkeitsunterschied zwi- schen aktueller Drehzahl und Zieldrehzahl. Mögliche Ursachen: Die Verbindung zwischen Steuerplatine und Motor ist fehlerhaft DC Motor ist defekt Steuerplatine ist defekt Ist die Ventilatorwalze fest? Blockierung lösen, Motor austauschen...
-
Seite 49: Widerstände Der Temperatursensoren
10.3 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (Ohm) (°C) (Ohm) 4,05 1,14 Temp. Widerstand Temp. Widerstand 3,89 1,10 (°C) (Ohm) (°C) (Ohm) 3,73 1,06 115,27 17,80 3,59 1,03 108,15 16,93 3,45 1,00 101,52 16,12 3,32 0,97 96,34 15,34 3,19 0,94 89,59... -
Seite 50: Pflege Und Wartung
REMKO MVD Pflege und Wartung Temp. Widerstand Temp. Widerstand (°C) (Ohm) (°C) (Ohm) Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- 0,40 0,29 rungsfreien Betrieb und eine lange Lebensdauer 0,39 0,28 des Gerätes. 0,38 0,28 0,37 0,27 GEFAHR! - Seite 51 Art der Arbeit Inbetrieb- Monatlich Halbjähr- Jährlich nahme lich Kontrolle/Wartung/Inspektion Allgemein Spannung und Strom prüfen Funktion Kompressor/Ventilatoren überprüfen Verschmutzung Verflüssiger/Verdampfer Kältemittelfüllmenge kontrollieren Kondensatablauf kontrollieren Isolation kontrollieren Bewegliche Teile überprüfen Dichtheitsprüfung Kältekreis siehe Hinweis Reinigung der Filter HINWEIS! Unterbrechen Sie die Spannungsversorgung zum Gerät.
-
Seite 52: Außerbetriebnahme
Abb. 40: Filter herausziehen autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. Abb. 41: Reinigung mit dem Staubsauger... -
Seite 53: Gerätedarstellung Und Ersatzteilliste
Gerätedarstellung und Ersatzteilliste 13.1 Gerätedarstellung MVD 701-1001 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 54: Ersatzteilliste Innengeräte Mvd 701-1001
REMKO MVD 13.2 Ersatzteilliste Innengeräte MVD 701-1001 WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Infrarot-Fernbedienung Schwimmerschalter Kondensatpumpe Kondensatpumpe Halteblech Kondensatpumpe Kondensatschlauch Kondensatstutzen Geräteblende Anzeigeplatine Luftfilter Klammer Kondensatschlauch... -
Seite 55: Index
Index Anschluss der Kältemittelleitungen ..25 Manuelle Bedienung ..... 13 Anschluss der Verbindungsleitung am Expansi- Mindestfreiräume . - Seite 56 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
