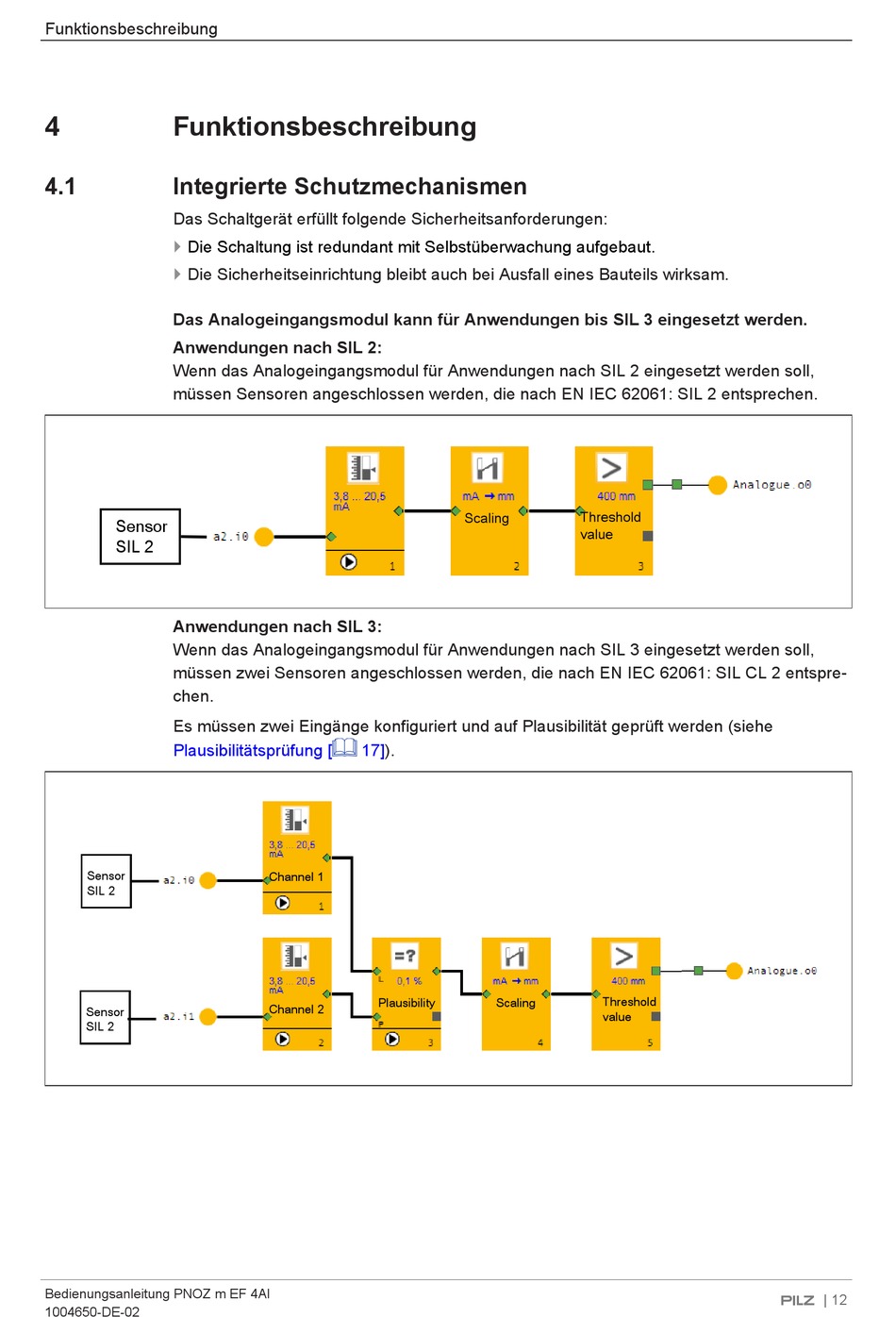

Funktionsbeschreibung
4
Funktionsbeschreibung
4.1
Integrierte Schutzmechanismen
Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
Das Analogeingangsmodul kann für Anwendungen bis SIL 3 eingesetzt werden.
Anwendungen nach SIL 2:
Wenn das Analogeingangsmodul für Anwendungen nach SIL 2 eingesetzt werden soll,
müssen Sensoren angeschlossen werden, die nach EN IEC 62061: SIL 2 entsprechen.
Sensor
SIL 2
Anwendungen nach SIL 3:
Wenn das Analogeingangsmodul für Anwendungen nach SIL 3 eingesetzt werden soll,
müssen zwei Sensoren angeschlossen werden, die nach EN IEC 62061: SIL CL 2 entspre-
chen.
Es müssen zwei Eingänge konfiguriert und auf Plausibilität geprüft werden (siehe
Plausibilitätsprüfung [
Sensor
SIL 2
Sensor
SIL 2
Bedienungsanleitung PNOZ m EF 4AI
1004650-DE-02
17]).
Channel 1
Plausibility
Channel 2
Threshold
Scaling
value
Threshold
Scaling
value
