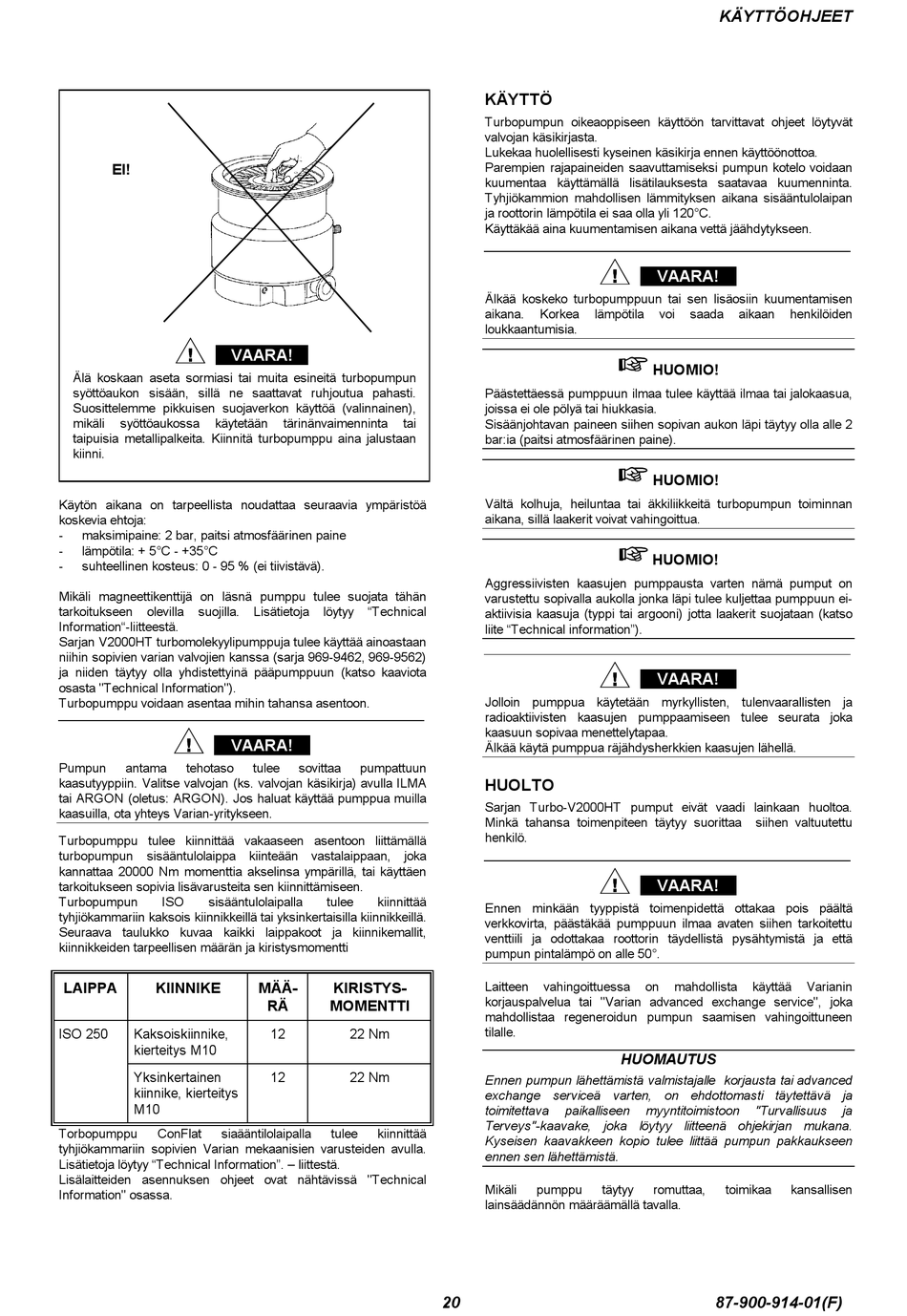

EI!
!
Älä koskaan aseta sormiasi tai muita esineitä turbopumpun
syöttöaukon sisään, sillä ne saattavat ruhjoutua pahasti.
Suosittelemme pikkuisen suojaverkon käyttöä (valinnainen),
mikäli
syöttöaukossa
käytetään
taipuisia metallipalkeita. Kiinnitä turbopumppu aina jalustaan
kiinni.
Käytön aikana on tarpeellista noudattaa seuraavia ympäristöä
koskevia ehtoja:
-
maksimipaine: 2 bar, paitsi atmosfäärinen paine
-
lämpötila: + 5°C - +35°C
-
suhteellinen kosteus: 0 - 95 % (ei tiivistävä).
Mikäli magneettikenttijä on läsnä pumppu tulee suojata tähän
tarkoitukseen
olevilla
suojilla.
Information"-liitteestä.
Sarjan V2000HT turbomolekyylipumppuja tulee käyttää ainoastaan
niihin sopivien varian valvojien kanssa (sarja 969-9462, 969-9562)
ja niiden täytyy olla yhdistettyinä pääpumppuun (katso kaaviota
osasta "Technical Information").
Turbopumppu voidaan asentaa mihin tahansa asentoon.
!
Pumpun
antama
tehotaso
kaasutyyppiin. Valitse valvojan (ks. valvojan käsikirja) avulla ILMA
tai ARGON (oletus: ARGON). Jos haluat käyttää pumppua muilla
kaasuilla, ota yhteys Varian-yritykseen.
Turbopumppu tulee kiinnittää vakaaseen asentoon liittämällä
turbopumpun sisääntulolaippa kiinteään vastalaippaan, joka
kannattaa 20000 Nm momenttia akselinsa ympärillä, tai käyttäen
tarkoitukseen sopivia lisävarusteita sen kiinnittämiseen.
Turbopumpun
ISO
sisääntulolaipalla
tyhjiökammariin kaksois kiinnikkeillä tai yksinkertaisilla kiinnikkeillä.
Seuraava taulukko kuvaa kaikki laippakoot ja kiinnikemallit,
kiinnikkeiden tarpeellisen määrän ja kiristysmomentti
LAIPPA
KIINNIKE
ISO 250
Kaksoiskiinnike,
kierteitys M10
Yksinkertainen
kiinnike, kierteitys
M10
Torbopumppu
ConFlat
siaääntilolaipalla
tyhjiökammariin sopivien Varian mekaanisien varusteiden avulla.
Lisätietoja löytyy "Technical Information". – liittestä.
Lisälaitteiden asennuksen ohjeet ovat nähtävissä "Technical
Information" osassa.
VAARA!
tärinänvaimenninta
tai
Lisätietoja
löytyy "Technical
VAARA!
tulee
sovittaa
pumpattuun
tulee
kiinnittää
MÄÄ-
KIRISTYS-
RÄ
MOMENTTI
12
22 Nm
12
22 Nm
tulee
kiinnittää
KÄYTTÖ
Turbopumpun oikeaoppiseen käyttöön tarvittavat ohjeet löytyvät
valvojan käsikirjasta.
Lukekaa huolellisesti kyseinen käsikirja ennen käyttöönottoa.
Parempien rajapaineiden saavuttamiseksi pumpun kotelo voidaan
kuumentaa käyttämällä lisätilauksesta saatavaa kuumenninta.
Tyhjiökammion mahdollisen lämmityksen aikana sisääntulolaipan
ja roottorin lämpötila ei saa olla yli 120°C.
Käyttäkää aina kuumentamisen aikana vettä jäähdytykseen.
!
Älkää koskeko turbopumppuun tai sen lisäosiin kuumentamisen
aikana.
Korkea
lämpötila
loukkaantumisia.
Päästettäessä pumppuun ilmaa tulee käyttää ilmaa tai jalokaasua,
joissa ei ole pölyä tai hiukkasia.
Sisäänjohtavan paineen siihen sopivan aukon läpi täytyy olla alle 2
bar:ia (paitsi atmosfäärinen paine).
Vältä kolhuja, heiluntaa tai äkkiliikkeitä turbopumpun toiminnan
aikana, sillä laakerit voivat vahingoittua.
Aggressiivisten kaasujen pumppausta varten nämä pumput on
varustettu sopivalla aukolla jonka läpi tulee kuljettaa pumppuun ei-
aktiivisia kaasuja (typpi tai argooni) jotta laakerit suojataan (katso
liite "Technical information").
!
Jolloin pumppua käytetään myrkyllisten, tulenvaarallisten ja
radioaktiivisten kaasujen pumppaamiseen tulee seurata joka
kaasuun sopivaa menettelytapaa.
Älkää käytä pumppua räjähdysherkkien kaasujen lähellä.
HUOLTO
Sarjan Turbo-V2000HT pumput eivät vaadi lainkaan huoltoa.
Minkä tahansa toimenpiteen täytyy suorittaa siihen valtuutettu
henkilö.
!
Ennen minkään tyyppistä toimenpidettä ottakaa pois päältä
verkkovirta, päästäkää pumppuun ilmaa avaten siihen tarkoitettu
venttiili ja odottakaa roottorin täydellistä pysähtymistä ja että
pumpun pintalämpö on alle 50°.
Laitteen
vahingoittuessa
korjauspalvelua tai "Varian advanced exchange service", joka
mahdollistaa regeneroidun pumpun saamisen vahingoittuneen
tilalle.
Ennen pumpun lähettämistä valmistajalle korjausta tai advanced
exchange serviceä varten, on ehdottomasti täytettävä ja
toimitettava
paikalliseen
Terveys"-kaavake, joka löytyy liitteenä ohjekirjan mukana.
Kyseisen kaavakkeen kopio tulee liittää pumpun pakkaukseen
ennen sen lähettämistä.
Mikäli
pumppu
täytyy
lainsäädännön määräämällä tavalla.
20
KÄYTTÖOHJEET
VAARA!
voi
saada
aikaan
henkilöiden
!
HUOMIO!
!
HUOMIO!
!
HUOMIO!
VAARA!
VAARA!
on
mahdollista
käyttää
HUOMAUTUS
myyntitoimistoon
"Turvallisuus
romuttaa,
toimikaa
87-900-914-01(F)
Varianin
ja
kansallisen
