6.2
Montage / Demontage
Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten
Aufputzgehäusen montiert werden.

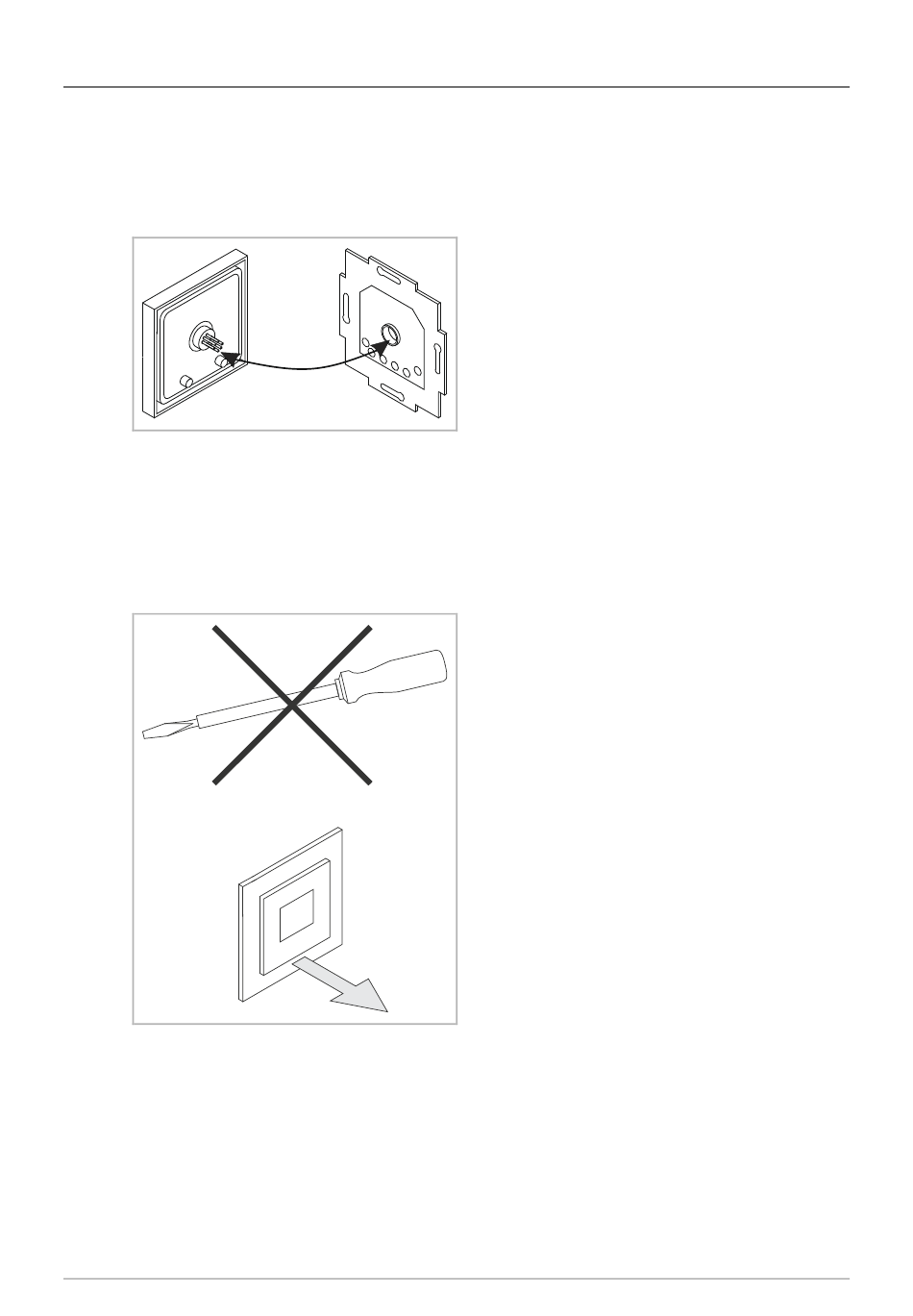

Abb. 1:
Standard-Timer-Bedienelement aufstecken
Abb. 2:
Wandmontage: Standard-Timer-
Bedienelement abziehen
Produkthandbuch 2CKA001373B8627
Anschluss, Einbau / Montage
1. Stecken Sie die Abdeckung auf das
Standard-Timer-Bedienelement auf.
2. Stecken Sie das Standard-Timer-
Bedienelement zusammen mit dem
Rahmen auf den Unterputz-Einsatz
auf.
–
Achten Sie darauf, dass der
rückseitige Steckanschluss nicht
verkantet.
–
Sollte die Montage erschwert
sein, prüfen Sie, ob sich an den
Einrastöffnungen des Unterputz-
Einsatzes ein Grat gebildet hat
und entfernen Sie ihn.
–
Das Gerät ist montiert.
1. Ziehen Sie das Standard-Timer-
Bedienelement ab.
–
Ist das Gerät bereits montiert
oder zusammengesetzt, ziehen
Sie das Standard-Timer-
Bedienelement mit Hilfe des
Rahmens vom Unterputz-Einsatz
ab.
–
Ziehen Sie das Bedienelement
nur mit den Händen ab.
Verwenden Sie auf keinen Fall
einen Schraubendreher oder
einen ähnlichen harten
Gegenstand zum Abheben.
Dabei wird das Gerät beschädigt.
–
Beim Abziehen müssen Sie
zunächst den Widerstand der
Kunststoffklemmen überwinden.
