USER MANUAL
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Inogen Inogen One G5

Inhaltszusammenfassung für Inogen Inogen One G5

  • Seite 1 USER MANUAL...

  • Seite 3: Inhaltsverzeichnis

    Inogen One® G5 Zubehör Reisen mit Inogen One® G5 Kapitel 5 Hörbare und sichtbare Signale Kapitel 6 Fehlerbehebung Kapitel 7 Reinigung, Pflege und Wartung Auswechseln der Kanüle Inogen One® G5 Verfahren zum Auswechseln der Säulen Kapitel 8 Spezifikationen Entsorgung von Geräten und Zubehör...

  • Seite 4: Symbolverzeichnis

    1. Symbolverzeichnis Symboltaste Gemäß dem Bundesrecht der Einhaltung der Richtlinie über elektrische- und ONLY USA ist der Verkauf dieses Geräts elektronische-Altgeräte / nur auf ärztliche Verordnung zulässig. Ein entsprechendes Beschränkung der Verwendung bestimmter gefährlicher Recht gilt eventuell auch in Stoffe in elektrischen- und anderen Ländern.

  • Seite 5: Einleitung Verwendungszweck

    Ihre Garantie verfällt. Das Gerät nur dann benutzen, wenn es vom Arzt verordnet wurde. • Am oder in der Nähe des Inogen One G5 kein Öl, Fett und keine Produkte auf • Gemäß dem Bundesrecht der USA darf Erdölbasis benutzen.
  • Seite 6 • Der Inogen One® G5 Konzentrator ist für • Der Inogen One® G5 ist zur Zufuhr von den durchgehenden Gebrauch konzipiert. hochreinem Sauerstoff vorgesehen. Sollte die Um eine optimale Lebensdauer des Sauerstoffkonzentration sinken, so informiert Siebbetts (Säulen) zu gewährleisten, ist das Sie die Warnmeldung „Oxygen Low“.
  • Seite 7 Bitte sicherstellen, dass die Kfz- Inogen One® G5 bei Luftverschmutzung, Stromanschlussbuchse für den Strombedarf Rauch oder Abgasen. Verwenden Sie des Inogen One® G5 korrekt gesichert ist den Inogen One® G5 nicht in Gegenwart (mindestens 10 Ampere, vorzugsweise von entzündbaren Narkosegasen, 15 Ampere).

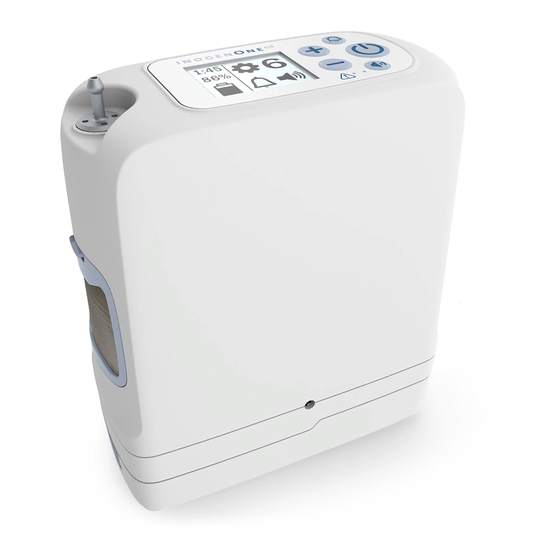

  • Seite 8: Beschreibung Des Inogen One® G5 Sauerstoffkonzentrators

    Flussrate (Flow) Lautstärkeregler Durch Drücken dieser Taste wird die Lautstärke von 1 bis 4 geändert. Akustischer Mit dieser Taste wird die hörbare Atemerkennungswarnung des Inogen One® G5 Alarmknopf ein- und ausgeschaltet. Atemerkennungswarnmodus. Wenn dieser Modus aktiviert ist, gibt der Inogen One®...

  • Seite 9: Eingangs-/Ausgangsanschlüsse

    (AC)-Stromversorgung oder dem Gleichstrom (DC)-Stromkabel. 4. Bedienungsanleitung Allgemeine Hinweise 1., 2., 3. Stellen Sie den Inogen One® G5 an einem gut belüfteten Ort auf. Der Lufteinlass und Abzug dürfen nicht Einlassöffnung blockiert sein. Platzieren Sie den Inogen Einlassöffnung One® G5 so, dass alle Warnhinweise gehört werden können.
  • Seite 10 Nasenkanülenschlauch am Ansatzstück anschließen. Das Ansatzstück ist befindet sich oben am Inogen One® G5. Es wird eine Kanüle von maximal 7,6 m Länge und mit einteiligem Lumen empfohlen, um eine ordnungsgemäße Atemerkennung und Sauerstoffzufuhr zu gewährleisten. Möglicherweise ist eine zusätzliche Titration erforderlich, um bei Verwendung einer bestimmten Kanüle eine ordnungsgemäße...

  • Seite 11: Stromversorgungsoptionen

    Nase atmen. Stromversorgungsoptionen Einfache und doppelte aufladbare Lithium-Ionen-Batterien Mit dieser Batterie kann der Inogen One® G5 ohne Anschluss an eine externe Stromquelle betrieben werden. Wenn eine Einzelbatterie vollständig aufgeladen ist, betreibt sie das Gerät bis zu 6.5 Stunden; eine Doppelbatterie betreibt das Gerät bis zu 13 Stunden.

  • Seite 12: Stromversorgung Übersicht

    Die Inogen One® G5 AC-Stromversorgung ist speziell zur Verwendung mit dem Inogen One® G5 Sauerstoffkonzentrator (IO-500) vorgesehen. Die AC-Stromversorgung liefert den präzisen Strom- und Spannungsbedarf für den sicheren Betrieb des Inogen One® G5 und ist für bestimmte Wechselstromquellen ausgelegt. Beim Anschluss an Wechselstromquellen passt sich die Stromversorgung automatisch an Eingangsspannungen von 100 bis 240 V (50-60 Hz) an, was ihren Einsatz mit den meisten Stromquellen in aller Welt ermöglicht.

  • Seite 13: Inogen One® G5 Zubehör

    Tragetasche (CA-500) Die Tragetasche dient als Schutzüberzug und ist mit einem Schulterriemen ausgestattet, mit dem Sie den Inogen One® G5 tragen können. Der Inogen One® G5 kann während der Beförderung in der Tragtasche über Batteriestrom benutzt werden. Führen Sie den Inogen One G5 durch die untere Reißverschlussöffnung in die...

  • Seite 14: Optionale Zubehörteile

    Mehr Taschen für zusätzliches Zubehör. Bestellungen können telefonisch beim Inogen Kundenservice aufgegeben werden. Externes Batterieladegerät (BA-503) Das externe Batterieladegerät für den Inogen One® G5 lädt die Inogen One® G5 Einzel- und Doppelbatterien. Das Wechselstromkabel des externen Batterieladegeräts in eine Netzsteckdose einstecken.

  • Seite 15: Reisen Mit Dem Inogen One G5 System

    Reisen mit dem Inogen One G5 System Da die FAA die Mitnahme des Inogen One G5 an Bord aller US-Flugzeuge erlaubt, geben wir einige Hinweise zur Erleichterung von Flugreisen. • Vergewissern Sie sich, dass Ihr Inogen One G5 sauber, in gutem Zustand und frei von Schäden oder sonstigen Anzeichen übermäßiger Abnutzung oder unsachgemäßen Gebrauchs ist.
  • Seite 16 Die unten aufgeführten Symbole werden angezeigt, wenn der Inogen One® G5 von einer externen Stromversorgung gespeist und die Batterie aufgeladen wird. Das Blitzsymbol zeigt an, dass eine externe Stromversorgung angeschlossen ist. Die Batterie ist voll aufgeladen und wird je nach Bedarf weiter geladen, um die Ladung beizubehalten.

  • Seite 17: Beschreibung

    Es wird angezeigt, wenn die Säulen erfolgreich zurückgesetzt zurückgesetzt wurden. Datenprotokoll wird Dieses Symbol wird während aller übertragen Datenprotokollübertragungen und Softwareupdates angezeigt, die über die Inogen Connect-App initiiert ODER wurden. Update der Software wird durchgeführt (nur App) Datenprotokoll Dieses Symbol wird angezeigt, nachdem die erfolgreich Datenprotokollübertragung über die Inogen...

  • Seite 18: Warnmeldungen Niedriger Priorität

    Benachrichtigungssymbole Die Inogen One® G5 überwacht während einer Operation zahlreiche Parameter und benutzt ein intelligentes Alarmsystem, um Störungen des Konzentrators anzuzeigen. Mathematische Algorithmen und Zeitverzögerungen dienen der Verringerung möglicher Fehlalarme, während die ordnungsgemäße Meldung eines Alarmzustands weiterhin sichergestellt wird. Wenn mehrere Alarmzustände entdeckt werden, wird der Alarm mit der höchsten Priorität angezeigt.

  • Seite 19: Warnmeldungen Mittlerer Priorität

    Sie die Batterie aus dem Konzentrator und lassen Sie sie offen liegend ca. 10-15 Min. lang abkühlen. Setzen Sie die Batterie anschließend wieder in den Inogen One® G5 ein. Wenden Sie sich an Ihren Geräteservice, falls das Problem fortbesteht. Wartung in Kürze Der Konzentrator muss so bald wie möglich gewartet...

  • Seite 20: Warnmeldungen Hoher Priorität

    Warnmeldungen mittlerer Priorität (Fortsetzung) Beschreibung Bildschirmsymbole Zustand/Aktion/Erläuterung Batterie HEISS Batterie hat Temperaturlimit überstiegen, Achtung während der Konzentrator mit Batteriestrom läuft. Falls möglich, Konzentrator an einem kühleren Ort aufstellen oder Gerät mit externer Stromversorgung betreiben und Batterie entnehmen. Wenden Sie sich an Ihren Geräteservice, falls der Zustand fortbesteht.

  • Seite 21: Fehlerbehebung

    Warnmeldungen hoher Priorität (Fortsetzung) Beschreibung Bildschirmsymbole Zustand/Aktion/Erläuterung System KALT Dies kann vorkommen, wenn der Konzentrator in einer kalten Umgebung (unter 0 °C) aufbewahrt wird. Gerät in eine wärmere Umgebung bringen und vor dem Starten aufwärmen lassen. Falls der Zustand fortbesteht, zur Backup-Sauerstoffquelle wechseln und den Geräteservice benachrichtigen.

  • Seite 22: Reinigung, Pflege Und Wartung

    Auslassfilter Der Auslassfilter schützt den Benutzer davor, kleine Teilchen im Produktgasfluss zu inhalieren. Der Inogen One® G5 enthält einen Auslassfilter, der leicht zugänglich hinter dem entfernbaren Kanülenansatzstück befindlich ist. Unter normalen Bedingungen kann der Ausgangsfilter die Lebensdauer des Produkts verlängern.
  • Seite 23 Funktionen oder Vorfälle mitteilen möchten, kontaktieren Sie bitte Ihren Geräteanbieter oder -hersteller. Inogen One® G5 Verfahren zum Auswechseln der Säule Den Inogen One® G5 Konzentrator ausschalten, indem Sie den Betriebsschalter drücken. Den Inogen One® G5 Konzentrator aus der Tragetasche nehmen. Die Batterie aus dem Inogen One® G5 Konzentrator entnehmen.
  • Seite 24 B. Setzen Sie das Werkzeug ein und drücken Sie es zwischen der Arretierung und den Säulen nach unten. A. Die Säulen vollständig aus dem Inogen One® G5 entfernen. Beide Säulen sind gemeinsam zu entfernen, oder B. Drehen Sie das Werkzeug nach oben, um die Säulen herauszudrücken.
  • Seite 25 Diese sind in den Inogen One G5 einzusetzen, sobald die Staubkappen entfernt wurden. 10. Die Säuleneinheit so in das Gerät schieben, dass sie sich vollständig im Inogen One® G5 Konzentrator befindet. Der federbelastete Riegelknopf soll vollständig in die Schließposition zurückkehren.

  • Seite 26: Spezifikationen

    8. Spezifikationen Abmessungen: L / B / H : 7.19 Zoll / 3.26 Zoll / 7.11 Zoll w/ 8-Zellenbatterie L / B / H : 7.19 Zoll / 3.26 Zoll / 8.15 Zoll w/ 16-Zellenbatterie L / B / H : 7.19 Zoll / 3.26 Zoll / 9.03 Zoll Gewicht: 4,77 Pfund (einschließlich Einzelbatterie) Geräuschpegel:...

  • Seite 27: Entsorgung Von Geräten Und Zubehör

    Entsorgung von Geräten und Zubehör Halten Sie sich beim Entsorgen und Recyceln des Inogen One® G5 und dessen Zubehörs an die vor Ort geltenden gesetzlichen Vorschriften. Falls die EU-Vorschriften der WEEE-Richtlinien gelten, darf es nicht in unsortiertem städtischen Müll entsorgt werden. Wenden Sie sich innerhalb Europas an den autorisierten EU-Vertreter für Hinweise zur Entsorgung.

  • Seite 28: Leitlinien Und Herstellererklärung - Elektromagnetische Störfähigkeit

    Leitlinien und Herstellererklärung – Elektromagnetische Störfähigkeit: Der Konzentrator ist für die Verwendung in einer, wie unten angegebenen, elektromagnetischen Umgebung vorgesehen. Der Nutzer des Konzentrators sollte sicherstellen, dass er nur in einer solchen Umgebung verwendet wird. Test der IEC 60601 Übereinstimmungslevel Elektromagnetisches Umfeld - Störfestigkeit Testlevel...
  • Seite 29 HINWEIS Bei 80 MHz und 800 MHz gilt der jeweils höhere Frequenzbereich. HINWEIS Diese Leitlinien gelten unter Umständen nicht in allen Fällen. Elektromagnetische Ausbreitung wird durch Absorptionen und Reflexionen von Gebäuden, Gegenständen und Menschen beeinflusst. HINWEIS ist die AC Hauptspannung vor dem Anlegen des Prüfpegels. : Die Feldstärke stationärer Sender, wie z.
  • Seite 30 ® ©2019 Inogen. All rights Reserved. 2797 Inogen, Inc. 326 Bollay Drive Goleta, CA 93117 Toll Free: 877-466-4362 +1-805-562-0515 (Outside the USA) E-mail: info@inogen.net www.inogen.com EC REP Europe Authorized Representative TGA Australia sponsor #166371: EMERGO EUROPE Independent Living Specialists Prinsessegracht 20...
