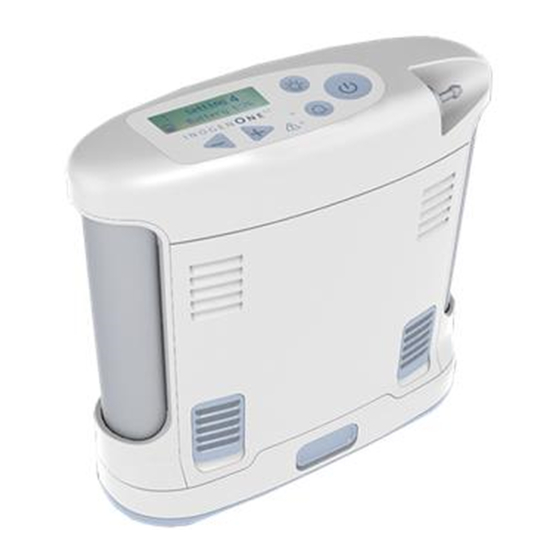

Inhaltszusammenfassung für Inogen One G3

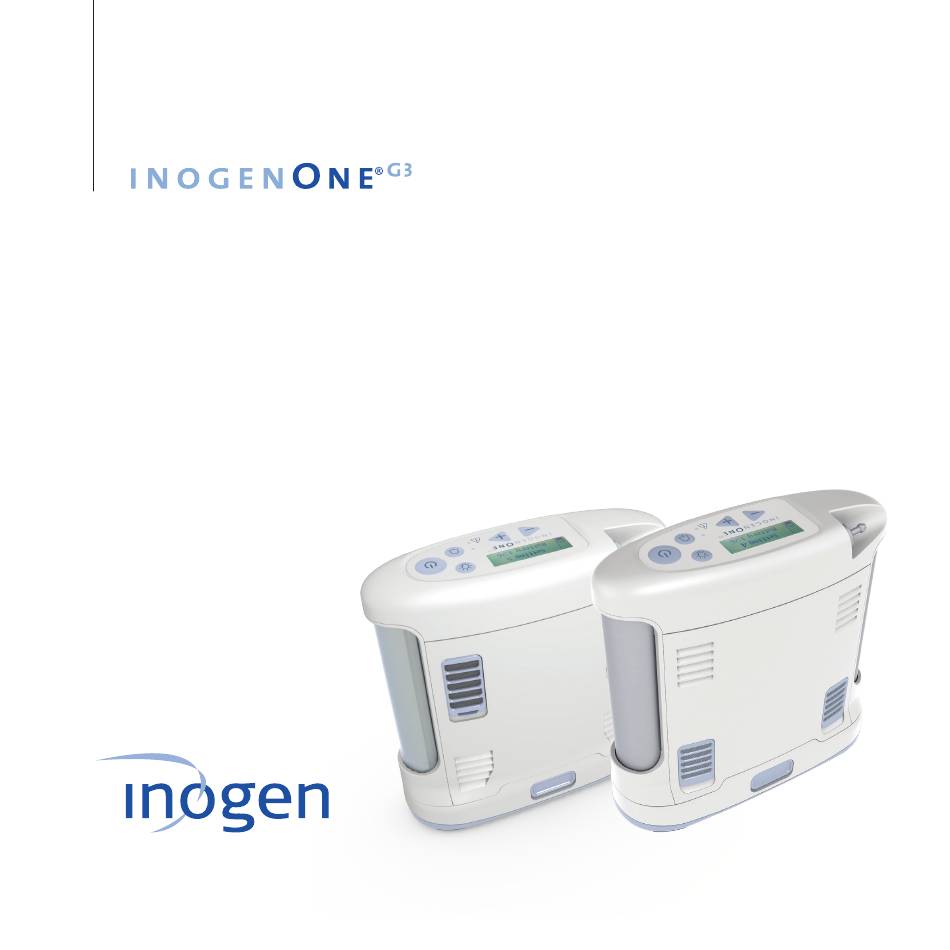

  • Seite 1 user manual ®...
  • Seite 47 Benutzerhandbuch ®...
  • Seite 49 Inogen One® G3 Zubehör Kapitel 3 Bedienungsanleitung 57 Allgemeine Hinweise 61 Zusätzliche Bedienungshinweise 64 Bedienungsanleitung für die Batterie 65 Pflege und Wartung der Batterie Kapitel 4 Inogen One® G3 Sauerstoffkonzentrator − hörbare und sichtbare Signale (einschließlich Alarmsignale) Kapitel 5 Fehlerbehebung Kapitel 6 Reinigung, Pflege und Wartung 77 Auswechseln der Kanüle 77 Reinigung des Behälters 78 Reinigung und Auswechseln des Filters 79 Inogen One® G3 Verfahren zum Auswechseln der Säulen...

  • Seite 51: Kapitel 1 Verwendungszweck, Kontraindikationen Und Allgemeine Vorsichtshinweise

    Verwendungszweck, Kontraindikationen und Allgemeine Vorsichtshinweise Verwendungszweck Der Inogen One® G3 Sauerstoffkonzentrator wird auf ärztliche Verschreibung von Patienten verwendet, die zusätzlichen Sauerstoff benötigen. Mit einer am Konzentrator angeschlossenen Nasenkanüle wird dem Patienten Sauerstoff in hoher Konzentration zugeführt. Der Inogen One® G3 kann zu Hause, in institutionellen Einrichtungen sowie in Fahrzeugen, Flugzeugen und diversen mobilen Umgebungen benutzt werden. VORSICHT Gemäß dem Bundesrecht der USA darf dieses Gerät nur durch einen Arzt oder auf Anweisung eines Arztes verkauft werden. Ein entsprechendes Recht gilt eventuell auch in anderen Ländern. VORSICHT Die Nasenkanüle sollte für 5 Liter pro Minute bemessen sein, damit der ordnungsgemäße Gebrauch am Patienten und die Sauerstoffzufuhr sichergestellt sind. WARNUNG Im Fall eines Stromausfalls oder mechanischen Versagens sollte eine alternative Sauerstoffquelle zur Verfügung stehen. Erkundigen Sie sich bei Ihrem Geräteservice hinsichtlich des jeweils empfohlenen Backup-Systems. VORSICHT Es bleibt dem Patienten überlassen, auf Reisen für alternativen Sauerstoff zu sorgen. Inogen übernimmt keine Verantwortung, wenn die Herstelleranweisungen nicht eingehalten werden. Die erwartete Lebensdauer des Inogen One® G3 Sauerstoff-Systems beträgt, mit Ausnahme der Siebbetten (Metallsäulen) und Akkus, 5 Jahre; die Siebbetten haben eine erwartete Lebensdauer von 1 Jahr und die Akkus eine erwartete Lebensdauer von 500 Lade-/Entladezyklen. Verwendungszweck, Kontraindikationen und allgemeine Vorsichtshinweise Kapitel 1...

  • Seite 52: Allgemeine Vorsichtsmaßnahmen

    Kontraindikationen WARNUNG Dieses Gerät ist NICHT DAFÜR VORGESEHEN, lebensrettende oder lebenserhaltende Dienste zu leisten. VORSICHT Unter gewissen Bedingungen kann die Verwendung von Sauerstoff, der nicht ärztlich verordnet ist, gefährlich sein. Das Gerät nur benutzen, wenn es vom Arzt verordnet wurde. VORSICHT Bei Patienten, die dieses Gerät benutzen, aber unfähig sind, Alarmsignale zu hören oder zu sehen bzw. Beschwerden mitzuteilen, können zusätzliche Überwachungs- und Vorsichtsmaßnahmen erforderlich sein. Falls der Patient Anzeichen von Beschwerden irgendwelcher Art zu erkennen gibt, sofort einen Arzt benachrichtigen. VORSICHT Der Inogen One® G3 wurde nicht für die Verwendung in Verbindung mit einer Luftbefeuchtungsanlage, eines Zerstäubers oder für den Anschluss an andere Geräte konzipiert. Die Verwendung dieses Gerätes in Verbindung mit einer Luftbefeuchtungsanlage, eines Zerstäubers oder anderer Geräte kann die Leistung des Geräts mindern bzw. das Gerät zerstören. Verändern Sie den Inogen One® G3-Konzentrator nicht. Jegliche Änderungen, die Sie am Gerät vornehmen, kann die Leistung beeinträchtigen bzw. das Gerät beschädigen, wodurch Ihre Garantie verfällt. Allgemeine Vorsichtsmaßnahmen WARNUNG Dieses Gerät produziert angereicherten Sauerstoff, ein Gas, das die Verbrennung beschleunigt. Während das Gerät benutzt wird, sind innerhalb von 3 m KEINE ZIGARETTEN ODER OFFENEN FLAMMEN erlaubt. WARNUNG Den Inogen One® G3 sowie das Zubehör nicht in Flüssigkeiten tauchen. Vor Wasser bzw. Niederschlag schützen. Nicht im Regen betreiben. Dies kann einen Stromschlag verursachen und/oder das Gerät beschädigen. VORSICHT Am oder in der Nähe des Inogen One® G3 kein Öl, Fett bzw. keine Produkte auf Erdölbasis benutzen. VORSICHT Den Inogen One® G3 niemals in Umgebungen aufbewahren, in denen hohe Temperaturen auftreten können, z. B. nicht in einem leeren Fahrzeug bei hoher Temperatur. Das Gerät kann dadurch beschädigt werden.

  • Seite 53: Kapitel 2 Beschreibung Des Inogen One® G3 Sauerstoffkonzentrators

    Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Wichtige Bestandteile des Inogen One® G3 Sauerstoffkonzentrators Knopf für Display Displaybeleuchtung Licht für Atmungserkennung An/Aus-Knopf Flow-Kontrolle Warn-/Alarmlicht Knopf für hörbaren Alarm Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 54: Bedienelemente

    Bedienelemente EIN/AUS-Taste Zum Einschalten einmal auf „EIN“ drücken; zum Ausschalten eine Sekunde lang auf „AUS“ drücken. Taste für hörbares Alarmsignal Mit dieser Taste wird die hörbare Atemerkennungswarnung des Inogen One® G3 ein- und ausgeschaltet. Atemerkennungswarnmodus. Wenn dieser Modus aktiviert ist, gibt der Inogen One® G3 hörbare und sichtbare Signale für „Kein Atem erkannt“ von sich, wenn 60 Sekunden lang kein Atemzug wahrgenommen wurde. Nach 60 Sekunden schaltet das Gerät auf den automatischen Impulsmodus. Wenn ein weiterer Atemzug wahrgenommen wird, beendet das Gerät den automatischen Impulsmodus und verabreicht normal beim Einatmen Sauerstoff. Wenn dieser Warnmodus aktiviert ist, ist auf dem Display ein Glockensymbol zu sehen und eine rotes oder gelbes Lampe blinkt auf. Außerdem wird eine Display-Meldung angezeigt. Bei einem Spannungsverlust bleibt das akustische Warnsignal für die Atemerkennung im bevorzugten Benutzermodus aktiv. Tasten zum Einstellen der Flussrate (Flow) Die Flussrate wird anhand der Aufwärts- und Abwärtstasten (– oder +) geregelt. Die Durchflusseinstellungen variieren je nach Modell zwischen 1-4 oder 1-5. Display-Beleuchtung Einschalten durch Drücken; wird automatisch nach 15 Sekunden abgeschaltet. Benutzeroberflächen Display Auf diesem Bildschirm werden Informationen zur Flussrate, zum Stromversorgungsstatus, zur Batterielebensdauer und zu Fehlern angezeigt. Wenn Sie die Sprache auf dem Inogen LCD-Bildschirm ändern möchten, kontaktieren Sie bitte Ihren Equipmentanbieter Anweisungen.

  • Seite 55: Eingangs-/Ausgangsanschlüsse

    Benutzeroberflächen (Fortsetzung) Leuchtanzeigen Eine rotes oder gelbes Leuchte deutet entweder auf eine Änderung des Betriebsstatus oder einen Zustand hin, der beachtet werden muss (Alarm). Ein blinkendes Licht ist von höherer Priorität als ein nicht blinkendes. Hörbare Signale Ein hörbares Signal (Piepston) deutet entweder auf eine Änderung des Betriebsstatus oder auf einen Zustand, der beachtet werden muss (Alarm!) Häufigeres Piepsen zeigt an, dass die Situation von höherer Priorität ist. Eingangs-/Ausgangsanschlüsse Partikelfilter Während das Gerät in Betrieb ist, müssen sich am Einlassende des Konzentrators Filter befinden, um die Eingangsluft sauber zu halten. Kanülen-Ansatzstück An diesem Ansatzstück wird die Nasenkanüle angesetzt, um die sauerstoffangereicherte Luft vom Inogen One® G3 aufzunehmen. Gleichstromeingang Anschluss für externen Strom von der Wechselstrom (AC)- Stromversorgung oder dem Gleichstrom (DC)-Stromkabel. USB-Schnittstelle Wird nur für die Instandhaltung verwendet. Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 56: Stromversorgungsoptionen

    Stromversorgungsoptionen Einfache und doppelte aufladbare Lithiumionenbatterien Mit dieser Batterie kann der Inogen One® G3 ohne Anschluss an eine externe Stromquelle betrieben werden. Wenn eine einfache Batterie vollständig aufgeladen ist, betreibt sie das Gerät bis zu 4.7 Stunden; eine doppelte Batterie betreibt das Gerät bis zu 10 Stunden. Die Batterie lädt sich auf, wenn sie richtig im Inogen One® G3 eingesetzt und der Konzentrator am Netzstrom oder an einer Gleichstromquelle angeschlossen ist. Die Aufladezeit beträgt bis zu 5 Stunden für eine einfache Batterie und bis zu 8 Stunden für eine doppelte Batterie Weitere Informationen finden Sie im Abschnitt „Pflege und Wartung der Batterie“. STROMVERSORGUNG Überblick Die Inogen One® G3 Wechselstrom (AC)-Stromversorgung (BA-301) ermöglicht den Betrieb des Inogen One® G3 Konzentrators über eine Wechselstromquelle. Beschreibung Die Inogen One® G3 AC-Stromversorgung ist speziell zur Verwendung mit dem Inogen One® G3 Sauerstoffkonzentrator (IO-300) vorgesehen. Die AC-Stromversorgung liefert den präzisen Strom- und Spannungsbedarf für den sicheren Betrieb des Inogen One® G3 und ist für bestimmte Wechselstromquellen ausgelegt. Beim Anschluss an Wechselstromquellen passt sich die Stromversorgung automatisch an Eingangsspannungen von 100 bis 240 V (50-60 Hz) an, was ihren Einsatz mit den meisten Stromquellen in aller Welt ermöglicht. Die AC-Stromversorgung lädt die Inogen One® G3 Batterien auf, wenn sie an eine Wechselstromquelle angeschlossen ist. Auf Grund eingeschränkter Stromversorgung in Flugzeugen kann das AC-Netzteil nicht verwendet werden, um die Inogen One® G3 Batterie während des Fluges aufzuladen. Für den Einsatz der AC-Stromversorgung werden die folgenden Komponenten benötigt: • S tromversorgung mit angeschlossenem Ausgangskabel für die Verbindung mit dem Inogen One® G3 • Wechselstrom-Eingangskabel Das Gleichstrom (DC)-Stromkabel (BA-306) ist speziell zur Verwendung mit dem Inogen One® G3 Sauerstoffkonzentrator (IO-300) vorgesehen. Das Gleichstromeingangskabel wird direkt am Zigarrettenanzünder des Fahrzeugs oder einer Gleichstrom-Hilfsstromquelle angeschlossen. Kapitel 3 enthält weitere Betriebsanleitungen zur Verwendung mit der Gleichstromquelle.
  • Seite 57 Inogen One AC Stromversorgung Modell-Nr. BA-301 LED-Anzeigelampe* Wechselstromeingang Ausgangsstecker (an Konzentrator anschließen) Netzstecker* Inogen One G3 DC-Stromkabel Modell-Nr. BA-306 Zigarettenanzünder-DC -Netzstecker zur Nutzung im Auto/Wohnmobil/ Boot/Flugzeug Ausgangsstecker (an Konzentrator anschließen) * Aussehen des tatsächlichen Produkts kann abweichen . WARNUNG Verwenden Sie nur die in dieser Gebrauchsanweisung angegebenen Netzteile und Stromversorgungskabel. Die Verwendung von unvorschriftsmäßigen Netzteilen oder Stromversorgungskabeln kann ein Sicherheitsrisiko darstellen und/oder die Leistung des Geräts mindern. Wickeln Sie keine Kabel zur Aufbewahrung um die Stromversorgung. Steuern, ziehen und platzieren Sie keine Objekte über dem Kabel. Andernfalls könnten Kabel beschädigt werden und einen Defekt in der Stromversorgung des Konzentrators verursachen. Um die Gefahr einer Drosselung oder Strangulierung Gefahren zu vermeiden, halten Sie Kabel und Schläuche weg von Kindern und Haustieren. Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 58: Inogen One® G3 Zubehör

    Inogen One® G3 Zubehör WARNUNG N ur die Stromversorgungen, Adapter und das Zubehör benutzen, die in diesem Benutzerhandbuch aufgeführt sind. Die Verwendung von unvorschriftsmäßigem Zubehör kann ein Sicherheitsrisiko darstellen und/oder die Leistung des Geräts mindern. Nasenkanüle Mit dem Inogen One® G3 wird eine Nasenkanüle verwendet, um den Sauerstoff vom Konzentrator zuzuführen. Es wird eine Kanüle von maximal 7,6 m Länge und mit einteiligem Lumen empfohlen, um eine ordnungsgemäße Atemerkennung und Sauerstoffzufuhr zu gewährleisten. WARNUNG Um eine Strangulierungs- und Erstickungsgefahr zu vermeiden, Schläuche von Kindern und Haustieren fern halten. HINWEIS Eine längere Kanüle kann während der Sauerstoffboluszufuhr die Lärmwahrnehmung reduzieren. HINWEIS Bei Verwendung einer 7,62 Meter (25 Fuß) langen Kanüle mit dem Inogen One® G3 kann eine Erhöhung der Fluss-Einstellung erforderlich sein. Tragetasche (CA-300) Die Tragetasche dient als Schutz während der Beförderung des Inogen One® G3 und ist mit einem Griff und einem einstellbaren Schulterriemen ausgestattet. Das Gerät wird über die Unterseite der Tragetasche eingesetzt. Achten Sie darauf, den Inogen One® G3 so einzusetzen, dass die Anzeige durch das Plastikfenster sichtbar ist und der Kanülenstutzen über die Öffnungen an der Oberseite der Tasche zugänglich ist. Die Ein- und Auslassöffnungen des Inogen One® G3 müssen durch die offenen Maschen sichtbar sein. Der Inogen One® G3 kann während der Beförderung in der Tragtasche über Batteriestrom betrieben werden. Die erweiterbare Unterseite ist mit einem einstellbaren Reißverschluss versehen, der für den Einsatz mit einer einzelnen oder doppelten Batterie und einfachen Zugriff zum Auswechseln der Batterie vorgesehen ist. Der erweiterbare Bereich ist nicht als Aufbewahrungsfach vorgesehen.

  • Seite 59: Weiteres Inogen One® G3 Zubehör

    Weiteres Inogen One® G3 Zubehör Externes Batterieladegerät (BA-303) 1. Das Wechselstromkabel des externen Batterieladegeräts in eine Netzsteckdose einstecken. 2. Das Wechselstromkabel des externen Batterieladegeräts in das Batterieladegerät einstecken. 3. Schieben Sie Ihr Ladegerät auf die Inogen One G3 Batterie, indem Sie sie im Ladegerät einrasten und befestigen. 4. Wenn sich die Batterie in der korrekten Position befindet, zeigt ein stetiges, rote Licht an, dass die Batterie lädt. 5. Ein kontinuierliches grünes Licht bedeutet, dass die Batterie voll aufgeladen ist. VORSICHT Vermeiden Sie es, die elektrischen Kontaktflächen des externen Batterieladegeräts zu berühren, da dies die Kontakte beschädigen und die Funktionsfähigkeit des Ladegeräts beeinträchtigen kann. HINWEIS Diese Kontakte stehen nicht unter Strom, außer die Batterie ist eingelegt und wird aufgeladen. HINWEIS Um die Stromversorgung zum externen Batterieladegerät vollständig zu unterbrechen, muss der Stecker herausgezogen werden. Inogen One G3 Rucksack (CA-350) Ein alternativer/optionaler Weg, Ihr Inogen One G3 zu tragen: ohne Hände, bequem, so dass nichts mehr im Weg ist und mit praktischen Taschen für zusätzliches Zubehör. Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 61: Bedienungsanleitung

    Bedienungsanleitung 5 Einstellmodell 5 Einstellmodell Allgemeine Hinweise Ablass Stellen Sie den Inogen One® G3 an einem gut belüfteten Ort auf. Einlass Ablass Lufteinlass und Abzug dürfen nicht blockiert sein. Platzieren Sie den Inogen One® G3 so, dass alle Alarmtöne gehört werden können. Einlass WARNUNG V ermeiden Sie die Verwendung des Inogen One® G3 bei Luftverschmutzung, Rauch oder Abgasen. Verwenden Sie den Inogen One® G3 nicht in Gegenwart von entzündbaren Narkosegasen, Reinigungsmitteln oder sonstigen chemischen Dämpfen. VORSICHT Der Lufteinlass und Abzug dürfen nicht blockiert sein, während das Gerät in Betrieb ist. Ein behinderter Luftstrom sowie Nähe zu einer Wärmequelle können eine interne Wärmestauung verursachen und zum Abschalten des Konzentrators führen oder diesen beschädigen. VORSICHT Der Konzentrator ist für den durchgehenden Gebrauch konzipiert. Um eine optimale Lebensdauer des Siebbetts (Säulen) zu gewährleisten, ist das Produkt regelmäßig zu nutzen.
  • Seite 62 3. Einlegen der Batterie. Die Inogen One® G3 Batterie einschieben, bis die Arretierung auf die obere Position zurückkehrt. VORSICHT Die Inogen One® G3 Batterie dient als sekundäre Stromversorgung im Falle eines geplanten oder unerwarteten Ausfalls der Wechselstrom- oder externen Gleichstrom-Stromversorgung. Wenn der Inogen One® G3 über eine externe AC- oder DC-Stromversorgung betrieben wird, muss eine ordnungsgemäß eingelegte Inogen One® G3 Batterie im Gerät vorhanden sein. Dadurch kann der kontinuierliche Betrieb gewährleistet werden, und auch bei einem Verlust der externen Stromversorgung bleiben alle Alarm- und Warnsignale funktionsfähig. 4. Die Stromversorgung anschließen. Den Wechselstromeingangsstecker an die Stromversorgung anschließen. Den Wechselstromstecker an die Stromquelle und den Ausgangsstecker an den Inogen One® G3 anschließen. Die grüne LED an der Stromversorgung leuchtet, und am Konzentrator ist ein Piepton zu hören. VORSICHT S icherstellen, dass sich die Stromversorgung an einem gut belüfteten Platz befindet, sodass durch zirkulierende Luft Wärmestaus verhütet werden können. Die Stromversorgung kann während des Betriebs heiß werden. Sicherstellen, dass die Stromversorgung abgekühlt ist, bevor Sie sie anfassen. VORSICHT Die Stromversorgung ist nicht wasserbeständig. VORSICHT Die Stromversorgung nicht zerlegen, da dies zum Ausfall von Komponenten führen und/oder ein Sicherheitsrisiko darstellen kann. VORSICHT Nur das mitgelieferte Wandkabel in die Buchse an der Stromversorgung einstecken. Keine elektrischen Verlängerungskabel mit dem Inogen One® G3 verwenden. Wenn ein Verlängerungskabel unumgänglich ist, sollte dieses das Underwriters Laboratory Kennzeichen (UL) und eine Drahtdicke von mindestens 18 Gauge aufweisen. Keine anderen Geräte an demselben Verlängerungskabel anschließen.
  • Seite 63 5. Anschließen des Nasenkanülenschlauchs am Ansatzstück. Das Ansatzstück befindet sich oben am Inogen One® G3. Es wird eine Kanüle von maximal 7,6 m Länge und mit einteiligem Lumen empfohlen, um eine ordnungsgemäße Atemerkennung und Sauerstoffzufuhr zu gewährleisten. Eventuell ist eine zusätzliche Titration erforderlich, um bei Verwendung einer bestimmten Kanüle eine ordnungsgemäße Sauerstoffzufuhr zu gewährleisten. VORSICHT Um den Sauerstoffzufluss zu gewährleisten, sicherstellen, dass die Nasenkanüle richtig am Ansatzstück befestigt und der Schlauch nicht geknickt oder in irgendeiner Weise abgeklemmt ist. VORSICHT Die Nasenkanüle in regelmäßigen Abständen auswechseln. Lassen Sie sich von Ihrem Geräteservice oder Ihrem Arzt darüber aufklären, wie oft der Kanülenschlauch ersetzt werden muss. 6. Drücken Sie auf die EIN/AUS-Taste, um den Inogen One® G3 einzuschalten. Ein einzelner kurzer Piepton ist zu hören, nachdem das Inogen Logo angezeigt wurde. Während der Konzentrator anläuft, werden Sie gebeten, kurz zu warten („Please Wait“). Auf dem Display werden die gewählte Flow- Einstellung und der Stromstatus angezeigt. Nach einer kurzen Startsequenz beginnt eine Anlaufperiode von 2 Minuten. Während dieser Zeit baut sich die Sauerstoffkonzentration bis zur spezifizierten Stufe auf, hat sie jedoch eventuell noch nicht erreicht. Eine zusätzliche Anlaufzeit kann nötig sein, wenn der Inogen One® G3 in sehr kalten Temperaturen aufbewahrt wurde. Bedienungsanleitung Kapitel 3...

  • Seite 64: Allgemeines

    Den Inogen One® G3 Konzentrator auf die vom Arzt oder Kliniker verschriebene Flussrate (Flow) einstellen. Die Aufwärts- oder Abwärtstasten (+ oder –) verwenden, um den Inogen One® G3 auf die gewünschte Einstellung zu bringen. Die aktuelle Einstellung ist auf dem Display zu sehen. 8. Legen Sie die Nasenkanüle am Gesicht an und atmen Sie durch die Nase. Der Inogen One® G3 fühlt den Beginn des Einatmens und liefert einen Schwall Sauerstoff genau zu der Zeit, wenn Sie einatmen. Der Inogen One® G3 nimmt jeden Atemzug wahr und führt auf die genannte Weise weiterhin Sauerstoff zu. Auch wenn sich Ihre Atemgeschwindigkeit verändert, nimmt der Inogen One® G3 dies wahr und liefert den benötigten Sauerstoff je nach Bedarf. Wenn Sie zwischen den einzelnen Atemzügen sehr schnell einatmen, kann es hin und wieder vorkommen, dass der Inogen One® G3 einen Atemzug ignoriert, was den Anschein erweckt, dass ein Atemzug ausgelassen wurde. Dies kann normal sein, während der Inogen One® G3 Veränderungen in Ihrem Atmungsmuster...

  • Seite 65: Zusätzliche Bedienungshinweise

    Zusätzliche Bedienungshinweise Nutzung in häuslicher Umgebung – Wechselstrom Für den Einsatz der Stromversorgung mit einer Wechselstromquelle ist folgendermaßen vorzugehen: 1. Den Wechselstromeingang an die Stromversorgung anschließen. 2. Den Wechselstromstecker an die Stromquelle und den Ausgangsstecker an den Inogen One® G3 anschließen. Die grüne LED leuchtet, was bedeutet, dass die Stromversorgung Eingangsstrom erhält. Reisen mit dem Inogen One® G3 System Mit dem Inogen One® G3 System sind Reisen per Schiff, Auto oder Eisenbahn für Sauerstoffbenutzer so bequem wie nie zuvor. Jetzt werden Ihnen auch unterwegs dieselbe qualitativ hochwertige Leistung und der Komfort geboten, die Sie von Ihrem Inogen One® G3 bereits zu Hause gewöhnt sind. Hier finden Sie einige nützliche und wichtige Hinweise, anhand derer Sie die Leistung und den Komfort bei der Benutzung des Inogen One® G3 unterwegs optimieren können. Sie sollten bei der Planung Ihrer Reise mit einer Checkliste von Punkten beginnen, die Sie nicht vergessen dürfen. Diese Checkliste sollte Folgendes umfassen: ✓ Wechselstromversorgung und Gleichstromkabel ✓ Zusätzliche Batterie(n), falls erforderlich ✓ W ichtige Telefonnummern, beispielsweise die Nummern von Ihrem Arzt und Ihrem Dienstleister für die Heimversorgung oder von Dienstleistern in dem von Ihnen bereisten Gebiet ✓ P lanung von Backup-Sauerstoff für den Fall, dass ein längerer Stromausfall oder ein mechanisches Versagen auftritt.

  • Seite 66: Flugplanung

    4. Auf dem Geräte-Display bestätigen, dass eine externe Stromversorgung angeschlossen ist. Es wird auf dem Bildschirm eine Batterie mit einem Blitz bzw. ein Wechselstromstecker angezeigt. Dies zeigt an, dass die externe Stromversorgung angeschlossen ist und korrekt funktioniert. WARNUNG Achten Sie darauf, dass die Stromanschlussbuchse des Autos für den Strombedarf des Inogen One® G3 korrekt abgesichert ist (mindestens 15 A). Wenn die Anschlussbuchse nicht für die Leistung von 15 Ampere eingerichtet ist, kann die Sicherung durchbrennen oder die Anschlussbuchse beschädigt werden. WARNUNG Die Spitze des Zigarettenanzünder-Adaptersteckers wird während des Gebrauchs HEISS. Berühren Sie nicht sofort die Spitze, nachdem Sie den Auto-Zigarettenanzünder aus der Anschlussbuchse entfernt haben. VORSICHT Sicherstellen, dass sich keine Zigarettenasche in der Kfz-Stromanschlussbuchse befindet und dass der Adapterstecker gut sitzt, da es ansonsten zu Überhitzen kommen kann. VORSICHT Die Stromversorgung nicht mit Zigarettenanzünder-Steckersplittern oder Verlängerungskabeln verwenden. Dies kann zum Überhitzen des Gleichstromeingangskabels führen. VORSICHT Den Wagen nicht mit Starthilfe starten, wenn das Gleichstromkabel angeschlossen ist, da dies zu Spannungsspitzen führen kann, die den Ausfall und/oder eine Beschädigung des Gleichstromkabels zur Folge haben könnten. VORSICHT Beim Betrieb des Inogen One® G3 in einem Auto gewährleisten, dass der Motor des Fahrzeugs läuft, bevor das Gleichstromkabel an den Zigarettenanzünder-Adapter angeschlossen wird. Wird das Gerät nicht bei laufendem Motor betrieben, kann die Autobatterie leer werden. V ORSICHT Ein Höhenwechsel (z. B. von Meereshöhe zu den Bergen) kann sich auf den Sauerstoffbedarf des Patienten auswirken. Sprechen sie mit Ihrem Arzt, bevor sie in höhere oder niedrigere Gegenden fahren, um zu bestimmen, ob Ihre Flow-Einstellung geändert werden soll. Flugreisen Die FAA (US-Bundesbehörde für zivile Luftfahrt) erlaubt den Inogen One® G3 an Bord aller US-Flugzeuge. Hier sind einige Punkte, die Ihnen bei Flugreisen helfen. Flugplanung Informieren Sie die Fluggesellschaft, dass Sie Ihr Inogen One® G3-Gerät mitnehmen und an Bord benutzen möchten. Sie müssen außerdem eine von Ihrem Arzt unterschriebene Erklärung mit sich führen, die Folgendes enthält. Sie müssen außerdem eine von Ihrem Arzt unterschriebene Erklärung mit...
  • Seite 67 • M aximale Fließrate, die unter Normalbedingungen dem Druck in der Kabine entspricht. • Manche Fluggesellschaften haben ihre Flugzeuge mit Stromanschlüssen an Bord ausgestattet. Sie haben eventuell die Möglichkeit, einen Sitzplatz zu erbitten, der mit einem Stromanschluss ausgestattet ist, der zum Speisen des Inogen One® G3 verwendet werden kann. Die Verfügbarkeit ist jedoch je nach Fluggesellschaft, Flugzeugtyp und Serviceklasse unterschiedlich. Sie sollten sich bei Ihrer Fluggesellschaft nach der Verfügbarkeit erkundigen und immer genügend Batteriestrom für mindestens 150 % der erwarteten Flugdauer einplanen. Die Fluggesellschaften haben möglicherweise spezifische Anforderungen für die Lebensdauer von Batterien, weshalb Sie sich vor Reiseantritt bei der Fluggesellschaft erkundigen sollten. • I hr DC-Netzteil ist mit einem gängigen Zigarettenanzünder-Adapter ausgestattet. In Flugzeugen werden jedoch verschiedene Stromanschlüsse verwendet, und es ist schwierig, vorab festzulegen, welche Art von Stromversorgung Ihr Flugzeug anbietet. Es ist eine gute Idee, einen Adapter, um elektronische und Reise Läden zu finden erwerben. Vor dem Flug Beachten Sie einige Punkte für den Tag Ihres Abfluges: • V ergewissern Sie sich, dass Ihr Inogen One® G3 sauber, in gutem Zustand und frei von Schäden oder sonstigen Anzeichen von übermäßiger Abnutzung oder unsachgemäßen Gebrauchs ist. • Bringen Sie genügend aufgeladene Batterien mit, damit der Inogen One® G3 über mindestens 150 % der erwarteten Flugdauer betrieben werden kann. • R egionale/Pendler-Flüge bieten keine Stromversorgung an Bord an. Wenn Ihre Reisepläne Flüge mit regionalen Fluggesellschaften vorsehen, benötigen Sie genügend Batteriestrom, um Ihren Inogen One® G3 über mindestens 150 % der erwarteten Flugdauer betreiben zu können, zuzüglich einer konservativen Schätzung für unerwartete Verspätungen. • S eien Sie frühzeitig am Flughafen. Für die Sicherheitskontrolle im Flughafen benötigt das Personal für die Überprüfung Ihres Inogen One® G3 eventuell mehr Zeit. Bedienungsanleitung Kapitel 3...

  • Seite 68: Bedienungsanleitung Für Die Batterie

    • W ährend Sie darauf warten, an Bord zu gehen, können Sie Akkuleistung sparen, indem Sie für die AC-Stromversorgung Ihres Inogen One® G3 eine Steckdose im Flughafenterminal benutzen, falls eine verfügbar ist. • I nformieren Sie die Fluggesellschaft, dass Sie Ihren Inogen One® G3 benutzen. Halten Sie die Erklärung Ihres Arztes bereit, um sie auf Verlangen vorzeigen zu können. Während des Fluges 1. W enn Sie einen Stromanschluss der Fluggesellschaft verwenden, entfernen Sie die Batterie aus dem Inogen One® G3- Sauerstoffkonzentrator. Auf Grund eingeschränkter Stromversorgung in Flugzeugen kann das AC-Netzteil nicht verwendet werden, um die Inogen One® G3- Batterie während des Fluges aufzuladen. 2. V erbinden Sie den Gleichstromstecker mit der verfügbaren Stromversorgung der Fluggesellschaft. Prüfen Sie mit dem Bordpersonal die Kompatibilität. • W ährend des Rollens, des Starts und der Landung verstauen Sie den InogenOne® G3 unter dem Sitz vor Ihnen. Inogen One® G3 passt in stehender Position unter die meisten Flugzeugsitze. Sollte er jedoch nicht passen, legen Sie ihn auf die Seite mit den Öffnungen nach oben. • W ährend des Rollens, des Starts und der Landung müssen Sie den InogenOne® G3 nicht ausschalten, wenn Ihr Arzt schriftlich erklärt hat, dass Sie während dieser Zeiträume mit Sauerstoff versorgt werden müssen. VORSICHT Eine Höhenänderung (z. B. vom Meeresspiegel zu Berghöhen) kann sich auf den Sauerstoffbedarf des Patienten auswirken. Die Sauerstoffversorgung durch Inogen One® G3 ist bis zu einer Höhe von 10.000 Fuß (3.048 m) nachgewiesen. Konsultieren Sie Ihren Arzt, bevor Sie in große oder niedrige Höhen reisen, damit festgestellt wird, ob...

  • Seite 69: Pflege Und Wartung Der Batterie

    Wenn der Konzentrator erkennt, dass die Batterielebenszeit soweit gesunken ist, dass weniger als 10 Minuten Betrieb verbleiben, ertönt ein Warnton von niedriger Priorität. Wenn die Batterie leer ist, wechselt der Warnton zur hohen Priorität. Führen Sie bei niedriger Batterielebenszeit einen der folgenden Schritte aus: • D en Inogen One® G3 unter Verwendung der Wechselstromversorgung oder des Gleichstromkabels an eine Wechsel- oder Gleichstromquelle anschließen. • D en Inogen One® G3 ausschalten (EIN/AUS AUS-Taste drücken) und die leere Batterie durch eine aufgeladene ersetzen. Zum Auswechseln der Batterie die Batterie-Arretiertaste drücken und die Batterie vom Konzentrator schieben. • W enn die Batterie ganz leer ist, laden Sie die Batterie wieder auf oder entfernen Sie sie aus dem Konzentrator. Wenn der Inogen One® G3 von der Wechsel- oder Gleichstromversorgung gespeist wird, laden sich die Batterien während des Betriebs auf. Es entsteht kein Schaden, weder für den Konzentrator noch für die Batterie, wenn der Inogen One® G3 länger als die zum vollständigen Aufladen benötigte Zeit angeschlossen bleibt. WARNUNG Es liegt in der Verantwortung des Patienten, den Ladestand der Akkus gelegentlich zu überprüfen und diese, wenn notwendig, auszutauschen. Inogen übernimmt keine Haftung für Personen, die sich nicht an die Herstellerangaben halten. Normales Aufladen der Batterie Um sicherzustellen, dass sich Ihre Batterie ordnungsgemäß auflädt, vergewissern Sie sich, dass der korrekte Wechsel- und Gleichstromausgangsstecker-Adapter verwendet wird und richtig in der Steckdose sitzt. Beachten Sie die Anzeigen oder Lichter, die auf den Ladestatus hinweisen. HINWEIS W enn mit dem Aufladen einer gänzlich leeren Batterie begonnen wird, kann der Prozess während der ersten paar Minuten starten und stoppen.
  • Seite 70 Auswirkung der Temperatur auf die Batterieleistung Unter den meisten Umgebungsbedingungen kann die einfache Inogen One® G3 Batterie den Inogen One® G3 Konzentrator bis zu 4.7 Stunden lang betreiben. Um die Laufzeit Ihrer Batterie zu verlängern, wird empfohlen, das Gerät nicht über längere Zeit hinweg bei Temperaturen unter 5 °C oder über 35 °C laufen zu lassen. Uhr für die verbleibende Lebensdauer der Batterie Der Inogen One® G3 zeigt die restliche Batterielebensdauer kontinuierlich an. Die angezeigte Zeit ist nur ein geschätzter Wert; die tatsächlich verbleibende Zeit kann davon abweichen. Zur Optimierung der Batterieleistung und -lebensdauer diese wichtigen Richtlinien befolgen: • Batterie an einem kühlen, trockenen Ort lagern. Mit einer Ladung von 40-50 % lagern. • B ei der Verwendung von mehreren Batterien muss sichergestellt werden, dass jede Batterie beschriftet (1, 2, 3 oder A, B, C usw.) und regelmäßig rotiert wird. Die Akkus sollten nicht länger als 90 Tage am Stück ungenutzt bleiben.

  • Seite 71: Displaysymbole

    Inogen One® G3 Sauerstoffkonzentrator − hörbare und sichtbare Signale Modus Text Displaysymbole Strom Das Display am Inogen One® G3 ist in drei Bereiche unterteilt. Der Displaybereich links oben zeigt den Atemerkennungs-Warnstatus an. In der Ecke links unten werden die Stromquelle und der Batterieladestatus angezeigt. Die rechte Seite des Displays enthält Textinformationen wie Flow- Einstellung, restliche Batteriezeit und Fehlermeldungen. Stromversorgungsstatus-Symbole Die folgenden Symbole sind Beispiele für Symbole, die bei Betreiben des Inogen One® G3 durch Batteriestrom im Stromversorgungsstatusfenster auf dem Display angezeigt werden. Symbol Bedeutung Batterie ist leer. Batterie hat weniger als 10 % Ladung. Dieses Symbol blinkt. In der Batterie verbleibt ca. 40 % bis 50 % Ladung. Batterie ist voll. Hörbare und sichtbare Signale Kapitel 4...

  • Seite 72: Bedeutung

    Stromversorgungsstatus-Symbole (Fortsetzung) Die unten aufgeführten Symbole werden angezeigt, wenn der Inogen One® G3 von einer externen Stromversorgung gespeist und die Batterie aufgeladen wird. Das Blitzsymbol zeigt an, dass eine externe Stromversorgung angeschlossen ist. Symbol Bedeutung Die Batterie wird bei einem Ladestatus von 60 % bis 70 % aufgeladen. Die Batterie ist voll aufgeladen und wird je nach Bedarf weiter geladen, um die Ladung beizubehalten. Die Batterie wird aufgeladen, wenn der Ladestatus weniger als 10 % beträgt. Der Inogen One® G3 wird ohne Batterie über eine externe Stromquelle betrieben. Modussymbole Dies sind die im Modusfenster angezeigten Symbole. Symbol Bedeutung Der hörbare Atemerkennungsalarm wurde aktiviert. Der hörbare Atemerkennungsalarm ist deaktiviert. Das ist die standardmäßige Einstellung. Display-Text HINWEIS Wenn zwei Zustände gleichzeitig auftreten, wird zuerst der Zustand mit der höheren Priorität angezeigt.
  • Seite 73 Informationsmeldungen Folgende Informationsanzeigen sind nicht mit hörbaren Signalen oder visuellen Veränderungen der Leuchtanzeigen assoziiert. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Beim Start wird das Inogen Logo angezeigt. Einstellung X Während der Aufwärmphase angezeigt. „X“ steht für die gewählte Bitte warten Flow-Einstellung (z. B. Einstellung 2). „ Einstellung X Batterie Standardanzeige bei Batteriebetrieb. „X“ steht für die gewählte HH:MM Flow-Einstellung (z. B. Einstellung 2). „HH:MM“ steht für die ungefähr verbleibende Zeit der Batterieladung (z. B. 1:45). Standardanzeige, wenn über externe Stromversorgung E instellung X Laden xx betrieben und Batterie aufgeladen wird. „xx%“ steht für (oder) Batterie voll Prozent Batterieladung (z. B. 86 %). Standardanzeige, wenn die Batterie nicht geladen wird oder die Einstellung X Batterie xx% Restzeit nicht angegeben werden kann. L aden xx% (oder) Anzeige, wenn der Konzentrator am Strom angeschlossen Batterie voll ist und zum Laden einer Batterie benutzt wird (nicht für die Sauerstoffproduktion). Es ist normal, wenn auf der Anzeige der vollständig aufgeladenen Batterie 95 % bis 100 % erscheint, nachdem die externe Stromversorgung abgetrennt wird. Durch diese Funktion wird die Nutzungsdauer der Batterie maximiert. Benachrichtigungsmeldungen WARNUNG Signaltöne von 55dba bis 65 dba, je nach Position des Nutzers, dienen der Warnung vor Problemen. Um sicherzustellen, dass Signaltöne gehört werden, muss die maximale Distanz zwischen Nutzer und Gerät ermittelt werden, wobei diese auf den Geräuschpegel in der Umgebung angepasst wird.

  • Seite 74: Warnmeldungen Niedriger Priorität

    Benachrichtigungen (Fortsetzung) Die Inogen One® G3 überwacht während einer Operation zahlreiche Parameter und bedient sich eines intelligenten Alarmsystems, um Defekte des Konzentrators aufzuzeigen. Mathematische Algorithmen und Zeitverzögerungen dienen der Reduzierung möglicher Fehlalarme, während die ordnungsgemäße Meldung eines Alarmzustands weiterhin sichergestellt wird. Wenn mehrere Alarmzustände entdeckt werden, wird der Alarm mit der höchsten Priorität angezeigt. Folgende Benachrichtigungsmeldungen werden von einem kurzen Einzelton begleitet. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Bitte warten Der Ein/Aus-Schalter wurde zwei Sekunden lang gedrückt. Der Abschalten Konzentrator führt die Systemabschaltung durch. Die Taste für den hörbaren Alarm wurde fünf Sekunden HH:MM lang gedrückt. Vx.x:Seriennummer Warnmeldungen niedriger Priorität Die folgenden Warnmeldungen mit niedriger Priorität werden von einem doppelten Piepton und einem kontinuierlichen rotes oder gelbes Licht begleitet. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Batterie schwach...
  • Seite 75 Meldungsanzeige und Text Batteriefehler aufgetreten. Gegen neue Batterie auswechseln, Batteriefehler oder Batterie entfernen und Konzentrator mit externer Stromversorgung betreiben. Wenn Batteriefehler mit der gleichen Batterie wieder auftritt, die Batterie nicht mehr benutzen und den Geräteservice benachrichtigen. Der Konzentrator produziert für eine Dauer von 10 Minuten Sauerstoff niedrig Sauerstoff auf niedrigster Ebene (<82%). Wenden Sie sich an Ihren Geräteservice, falls der Zustand fortbesteht. Batterie hat die Ladetemperatur überstiegen; das Laden wurde B atterie zum Kühlen abgebrochen. Batterie lädt sich nicht auf, während diese ausbauen Warnung besteht, beginnt jedoch wieder mit dem Laden, wenn die Batterietemperatur in den normalen Betriebsbereich zurückkehrt. Um das Aufladen schneller wieder zu starten, die Batterie aus dem Konzentrator herausnehmen und offen liegend ca. 10-15 Min. lang abkühlen lassen. Dann die Batterie wieder in den Inogen One® G3 einlegen. Wenden Sie sich an Ihren Geräteservice, falls das Problem fortbesteht. Konzentrator produziert Sauerstoff, kann jedoch den Komm.fehler Batteriestatus nicht angeben. Batterie auswechseln. Wenden Sie sich an Ihren Geräteservice, falls der Zustand fortbesteht. Konzentrator muss so bald wie möglich gewartet werden. Wartung in Kürze Konzentrator arbeitet nach Vorgabe und kann weiter benutzt oder werden. Kontaktieren Sie den Geräteservice für einen Service benötigt Wartungstermin. Fehlfunktion beim Sauerstoffsensor des Konzentrators. Konzentrator kann weiter benutzt werden. Wenden Sie sich an Sensorfehler Ihren Geräteservice, falls der Zustand fortbesteht. Hörbare und sichtbare Signale Kapitel 4...

  • Seite 76: Warnmeldungen Mittlerer Priorität

    Warnmeldungen mittlerer Priorität Folgende Warnmeldungen mittlerer Priorität werden von einem dreifachen Piepton begleitet, der alle 25 Sek. wiederholt wird, sowie durch ein blinkendes rotes oder gelbes Licht. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Keine Atmung erkannt Konzentrator hat 60 Sekunden lang keinen Atemzug erfasst. Kanüle überprüfen Prüfen, ob Kanüle am Konzentrator angeschlossen ist, Schlauch keine Knicke aufweist, Kanüle richtig in der Nase sitzt. Sauerstofffehler Die Sauerstoffausgabekonzentration war 10 Minuten lang unter 50 %. Falls Zustand fortbesteht, zur Backup-Sauerstoffquelle umwechseln und den Geräteservice bezüglich eines Service- Termins kontaktieren. Sauerstoffversorgungsfehler Es wurde ein Atemzug, jedoch keine angemessene Sauerstoffversorgung erkannt. Batterie HEISS Batterie hat Temperaturlimit überstiegen, während der Warnung Konzentrator mit Batteriestrom läuft. Falls möglich, Konzentrator an kühlerem Ort platzieren oder Gerät mit externer Stromversorgung betreiben und Batterie herausnehmen. Wenden Sie sich an Ihren Geräteservice, falls der Zustand fortbesteht.

  • Seite 77: Warnmeldungen Hoher Priorität

    Warnmeldungen hoher Priorität VORSICHT Eventuell können Sie die Warnmeldungen mit hoher Priorität nicht hören bzw. sehen, wenn Sie sich nicht in der Nähe des Inogen One® G3 befinden. Sorgen Sie dafür, dass der Inogen One® G3 an einem Ort aufgestellt ist, an dem die Warnmeldungen und Alarmtöne wahrgenommen werden können. Folgende Warnmeldungen hoher Priorität werden von einem fünfmaligen Piepston begleitet, der alle 10 Sek. wiederholt wird, sowie durch ein blinkendes rotes oder gelbes Licht. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Batterie leer Nicht genug Batteriestrom für die Sauerstoffproduktion im Stecker einstecken Konzentrator vorhanden. Externe Stromversorgung anschließen oder Batterie austauschen, dann die Einheit mit Ein/Aus-Taste neu starten. Batterie HEISS Batterie hat Temperaturlimit überstiegen, während der Konzentrator mit Batteriestrom läuft. Konzentrator produziert keinen Sauerstoff mehr. Falls möglich, Konzentrator an einem kühleren Platz aufstellen, dann den Strom aus- und wieder einschalten. Sicherstellen, dass die Lufteinlass- und -auslassklappen nicht blockiert sind und dass die Partikelfilter sauber sind. Falls der Zustand fortbesteht, zur Backup-Sauerstoffquelle umwechseln und den Geräteservice benachrichtigen. Konzentratortemperatur ist zu hoch und die System HEISS Sauerstoffproduktion wird abgebrochen. Sicherstellen, dass die Lufteinlass- und -auslassklappen nicht blockiert sind und dass die Partikelfilter sauber sind. Falls der Zustand fortbesteht, zur Backup-Sauerstoffquelle umwechseln und den Geräteservice...
  • Seite 78 Warnmeldungen hoher Priorität (Fortsetzung) Meldungsanzeige und Text Zustand/Aktion/Erläuterung System KALT Dies kann vorkommen, wenn der Konzentrator in einer kalten Umgebung (unter 0 °C) aufbewahrt wird. Gerät in eine wärmere Umgebung bringen und vor dem Starten aufwärmen lassen. Falls der Zustand fortbesteht, zur Backup-Sauerstoffquelle wechseln und den Geräteservice benachrichtigen. Systemfehler Konzentrator produziert keinen Sauerstoff mehr und schaltet ab. oder Tun Sie Folgendes: Error (###) 1. Zur Backup-Sauerstoffquelle umwechseln 2. Ihren Geräteservice kontaktieren...

  • Seite 79: Fehlerbehebung

    Fehlerbehebung In diesem Abschnitt werden Lösungsmöglichkeiten für bestimmte Probleme beschrieben: Inogen One® G3 Sauerstoffkonzentrator Problem Mögliche Ursachen Empfohlene Lösung Alle Probleme, die Siehe Kapitel 4 Siehe Kapitel 4 von Informationen auf dem Konzentratordisplay, von Leuchtanzeigen und /oder hörbaren Signalen begleitet werden. Konzentrator lässt Batterie ist leer oder nicht Externe Stromversorgung benutzen sich durch Drücken vorhanden oder Batterie gegen eine voll geladene der Ein/Aus-Taste auswechseln. nicht einschalten Die Wechselstromversorgung Überprüfen Sie die Verbindung der ist nicht richtig Stromversorgung und dass das grüne angeschlossen Licht kontinuierlich leuchtet Das Gleichstromkabel ist Überprüfen Sie die nicht richtig angeschlossen Gleichstromkabelverbindung am Konzentrator und am Zigarettenanzünder bzw. der...
  • Seite 80 Fehlerbehebung (Fortsetzung) Problem Mögliche Ursachen Empfohlene Lösung Kein Sauerstoff Konzentrator nicht Ein/Aus-Taste drücken, um den eingeschaltet Konzentrator einzuschalten Kanüle ist nicht korrekt Kanüle und die Verbindung zum angeschlossen oder ist Ansatzstück des Konzentrators abgeknickt oder blockiert überprüfen...

  • Seite 81: Kapitel 6 Reinigung, Pflege Und Wartung

    Reinigung, Pflege und Wartung Auswechseln der Kanüle Ihre Nasenkanüle sollte regelmäßig ausgewechselt werden. Lassen Sie sich von Ihrem Arzt und/ oder Ihrem Geräteservice diesbezüglich aufklären. Es wird eine Kanüle von maximal 7,6 m Länge und mit einteiligem Lumen empfohlen, um eine ordnungsgemäße Atemerkennung und Sauerstoffzufuhr zu gewährleisten. VORSICHT Die Nasenkanüle sollte für 5 Liter pro Minute bemessen sein, damit der ordnungsgemäße Gebrauch am Patienten und die Sauerstoffzufuhr sichergestellt sind. Reinigung des Behälters Der äußere Behälter kann mit einem Tuch, das mit einem milden Flüssigwaschmittel (z. B. Dawn befeuchtet wurde, gesäubert werden. WARNUNG Den Inogen One® G3 und Zubehörteile nicht in Wasser tauchen bzw. kein Wasser in den äußeren Behälter eindringen lassen; dies kann Stromschlag und/oder Schäden verursachen. WARNUNG Nur Reinigungsmittel benutzen, die in diesem Benutzerhandbuch aufgeführt sind. Behälter und Partikelfilter dürfen nicht mit Alkohol, Isopropylalkohol, Ethylenchlorid oder Reinigungsmitteln auf Erdölbasis behandelt werden. Reinigung, Pflege und Wartung Kapitel 6...

  • Seite 82: Reinigung Und Auswechseln Des Filters

    Reinigung und Auswechseln des Filters Beide Partikelfilter müssen einmal pro Woche gereinigt werden, um einen freien Luftstrom zu garantieren. Filter an der Vorderseite des Geräts entfernen. Die Partikelfilter mit einem milden Flüssigwaschmittel (z. B. Dawn ) und Wasser reinigen, mit Wasser nachspülen und vor der Wiederverwendung an der Luft trocknen lassen. HINWEIS In staubigen Umgebungen müssen die Partikelfilter eventuell öfter gereinigt werden. Für den Erwerb zusätzlicher Partikelfilter kontaktieren Sie Ihren Geräteservice oder Inogen. Auslassfilter Der Auslassfilter schützt den Benutzer davor, kleine Teilchen im Produktgasfluss zu inhalieren. Der Inogen One® G3 enthält einen Auslassfilter, der leicht zugänglich hinter dem entfernbaren Kanülenansatzstück befindlich ist. Inogen schreibt vor, diesen Filter zwischen Patienten auszuwechseln. Der Auslassfilter kann vom Geräteservice oder vom Anwender ausgetauscht werden. Hierzu wird das Auslassfilter-Ersatzteilkit verwendet (RP-107). Der Inogen One G3 Konzentrator muss, wie in den oben ausgeführten Anweisungen, nach jedem Patienten gereinigt und desinfiziert werden. Das Gerät muss nicht speziell vom Patienten gewartet werden. Ihr Geräteanbieter führt Wartungsarbeiten an Ihrem Gerät durch, um den kontinuierlichen Betrieb Ihres Inogen Inogen One G3 zu sichern. Die Anweisungen des Herstellers für die vorbeugende Instandhaltung der Geräte sind in der Bedienungsanleitung definiert. Alle Arbeiten müssen von geschulten, vom Hersteller geprüften, Technikern durchgeführt werden. Wechseln der Gleichstromeingangskabel-Sicherung Der Zigarettenanzünder-Gleichstromstecker enthält eine Sicherung. Wird das Gleichstromeingangskabel mit einer bekanntermaßen funktionstüchtigen Stromquelle verwendet und das Gerät trotzdem nicht mit Strom versorgt, muss evtl. die Sicherung ersetzt werden. Beim Sicherungswechsel wie im Folgenden beschrieben vorgehen und die nachstehenden Abbildungen einsehen. 1. Zum Entfernen der Spitze den Halter abschrauben. Erforderlichenfalls ein Werkzeug zu Hilfe nehmen.

  • Seite 83: Inogen One® G3 Verfahren Zum Auswechseln Der Säulen

    4. Die neue Sicherung installieren (Inogen RP#125, BUSS MDA-12) und die Spitze wieder montieren. Stellen Sie sicher, dass der Haltering korrekt und fest sitzt. Halterspitze Halter Sicherung Zigarettenadapterstecker VORSICHT Zur Wahrung des Brandschutzes nur die vorgeschriebene Sicherung verwenden. Inogen One® G3 Verfahren zum Auswechseln der Säulen HINWEIS Die Anleitungen zum Auswechseln der Säulen sind nur für Wartungsbedarf vorgesehen, nicht für die Praxis. 1. Den Inogen One® G3 Konzentrator ausschalten. 2. Den Inogen One® G3 Konzentrator aus der Tragetasche nehmen. 3. Die Batterie aus dem Inogen One® G3 Konzentrator entnehmen. 4. Den Inogen One® G3 umdrehen, sodass er in umgekehrter Position abgestellt werden kann, wobei das Display nach unten zeigt und die Unterseite des Inogen One® G3 nach oben. 5. Es befinden sich zwei Säulen (Metallröhren) im Inogen One® G3, jeweils eine auf jeder Geräteseite. Reinigung, Pflege und Wartung Kapitel 6...
  • Seite 84 Inogen One® G3 Verfahren zum Auswechseln der Säule (Fortsetzung) 6. Die Säule durch Drücken der Arretiertaste mit dem Offen und entsperrt Daumen oder einem anderen Finger entfernen. 7. Während die Taste offen gehalten wird, die Säule (Metallröhre) herausschieben. Dazu die exponierte Aluminiumfläche mit einer Hand greifen. 8. Die Säule (Metallröhre) ganz aus dem Inogen One® G3 entfernen. 9. Schritte 6-8 wiederholen, um die andere Säule (Metallröhre) zu entfernen. Installation der Säule (Metallröhre) 10. Staubkappen von der neuen Säule (Metallröhre) entfernen. Gewährleisten, dass kein Staub oder keine Rückstände an der Stelle, an der die Staubkappen angebracht waren, vorliegt.
  • Seite 85 Inogen One® G3 Verfahren zum Auswechseln der Säule (Fortsetzung) 11. Säule (Metallröhre) in den Inogen One® G3 Konzentrator einführen. Die Säule nicht exponiert lassen. Sie sollte in den Inogen One G3 eingeführt werden, sobald die Staubkappen entfernt wurden. Geschlossen und gesperrt 12. Die Säule (Metallröhre) so in das Gerät schieben, dass sie sich vollständig im Inogen One® G3 Konzentrator befindet. Die gefederte Arretiertaste sollte wieder ganz auf die geschlossene Position zurückkehren. 13. Schritte 10-12 wiederholen, um die andere Säule (Metallröhre) zu installieren. 14. W echselstromkabel am Inogen One® G3 sowie an einer Steckdose anschließen. Inogen One® G3 Konzentrator nicht einschalten. 15. Die Lampentaste 10 Sekunden lang gedrückt halten. Auf dem Bildschirm wird die Meldung „sieve reset“ (Sieb zurücksetzen) angezeigt. Taste loslassen, wenn die Meldung angezeigt wird. 16. Die Glockentaste einmal drücken. Auf dem Bildschirm erscheint: „sieve reset success“ (Sieb erfolg zurückgesetzt). 17. Die Ein/Aus-Taste drücken, um den Inogen One® G3 einzuschalten, und normal verwenden.

  • Seite 86: Regelmäßige Wartung Und Service

    Regelmäßige Wartung und Service WARNUNG Den Inogen One® G3 und die Zubehörteile nicht auseinanderbauen, und nur die in diesem Benutzerhandbuch aufgeführten Instandhaltungsarbeiten durchführen. Das Auseinanderbauen des Geräts kann Stromschläge verursachen und macht die Garantie ungültig. Das Siegeletikett nicht entfernen. Bei Vorfällen, die in diesem Handbuch nicht beschrieben sind, wenden Sie sich an Ihren Geräteservice zwecks Wartung durch autorisiertes Fachpersonal. VORSICHT Keine Schmierstoffe am Inogen One® G3 und dem Zubehör anwenden. Entsorgung von Geräten und Zubehör Halten Sie sich beim Entsorgen und Recyceln des Inogen One® G3 Geräts und Zubehörs an die vor Ort geltenden gesetzlichen Vorschriften. Falls die EU-Vorschriften der WEEE-Richtlinien gelten, darf nicht in unsortiertem städtischen Müll entsorgt werden. Wenden Sie sich innerhalb Europas an den autorisierten EU-Vertreter für Hinweise zur Entsorgung. Die Batterie enthält Lithiumionenzellen und sollte der Wiederverwertung zugeführt (recycelt) werden. Die Batterie darf keinesfalls durch Verbrennung entsorgt werden. Wartungsteile • Inogen One® G3 Einzelbatterie (Modell-Nr. BA- 300) • Inogen One® G3 Doppelbatterie (Modell-Nr. BA- 316) • Ersatz-Einlasspartikelfilter (Modell-Nr. RP-300) - 4 Einstellmodell • Ersatz-Einlasspartikelfilter (Modell-Nr. RP-301) - 5 Einstellmodell • Auslassfilter-Ersatzkit (Modell-Nr. RP-107) • Inogen One® G3 Säulen (Modell-Nr. RP-320) - 4 Einstellmodell • Inogen One® G3 Säulen (Modell-Nr. RP-321) - 5 Einstellmodell Wenn Sie Hilfe bei der Erstinstallation, Benutzung, Wartung benötigen oder unerwartete Funktionen...

  • Seite 87: Am Konzentrator Und Zubehör Verwendete Symbole

    Am Konzentrator und Zubehör verwendete Symbole Symbol Bedeutung Eine Warnung bedeutet, dass die persönliche Sicherheit des Patienten WARNUNG gefährdet sein kann. Nichtbeachtung einer Warnung kann zu erheblichen Verletzungen führen. Ein Vorsichtshinweis bedeutet, dass eine Vorsichtsmaßnahme oder VORSICHT ein Wartungsverfahren durchzuführen ist. Nichtbeachtung eines Vorsichtshinweises kann zu geringeren Verletzungen oder zur Beschädigung der Gerätschaften führen. Siehe die Gebrauchsanleitung für Bedienungshinweise. Gemäß dem Bundesrecht der USA ist der Verkauf dieses Geräts nur auf ärztliche Verordnung zulässig. Ein entsprechendes Recht gilt eventuell auch ONLY in anderen Ländern. Wechselstrom ONLY Gleichstrom ONLY Nicht rauchen, während das Gerät in Gebrauch ist. Keine offenen Flammen (Konzentrator); nicht verbrennen (Batterie). Lesen Sie die Anweisungen in der Bedienungsanleitung. Hersteller Bevollmächtigter in der Europäischen Gemeinschaft EC REP Am Konzentrator und Zubehör verwendete Symbole Kapitel 7...

  • Seite 88: Benutzeroberflächenetikett

    Symbol Bedeutung Trocken lagern Nur für Innenräume bzw. trockene Plätze; nicht nass werden lassen Kein Öl oder Fett verwenden ONLY Zerlegen Sie das Gerät nicht (kontaktieren Sie Ihren Geräteanbieter, damit die Wartung von autorisierten Personen durchgeführt werden kann). Nicht im unsortierten städtischen Müll entsorgen ONLY Teil vom Typ BF, nicht für Herzanwendungen Gerät der Klasse II Zertifizierungslogo der Behörde für elektrische Sicherheit Entspricht den geltenden EU-Richtlinien, einschließlich der Richtlinie 0123 für Medizinprodukte Benutzeroberflächenetikett 0123 Symbol Bedeutung COLOR SUMMARY: 1. Black 93-01213-00-00 rev1 EIN/AUS-Taste Knopf für Displaybeleuchtung Flow-Einstellung erhöhen Flow-Einstellung reduzieren Knopf für hörbaren Alarm...

  • Seite 89: Systemspezifikationen

    Inogen One® G3 Systemspezifikationen Inogen One® G3 Konzentrator Abmessungen: L / B / H : 22,2 cm (8,75 in) / 7,6 cm (3,0 in.) / 18,4 cm (7,25 in.) Mit Einfachbatterie L / B / H : 22,2 cm (8,75 in) / 7,6 cm (3,0 in.) / 21 cm (8,25 in.) Gewicht: 2,19 kg (einschließlich Einfachbatterie) Geräuschpegel: 39 dBA (bei Einstellung 2) für das 5-Setzmodell 42 dBA (bei Einstellung 2) für das 4-Setzmodell Aufwärmzeit: 2 Minuten Sauerstoffkonzentration: 90 % - 3 % /+ 6 % bei allen Einstellungen Flussregelung: 4 Einstellungen: 1 bis 4 oder 5 Einstellungen: 1 bis 5 Strom: Netzteil: Wechselstromeingang: 100 bis 240 VAC 50 bis 60 Hz Autom. Erfassung: 1,0 A Gleichstromkabel: Gleichstromeingang 13,5-15,5 VDC,10 A max. Wieder aufladbare Batterie: Spannung: 12,0 bis 16,8 VDC Batteriedauer: Bis zu 4.7 Stunden mit Einfachbatterie Bis zu 10 Stunden mit Doppelbatterie Batterieaufladezeit:...
  • Seite 90 Inogen One® G3 Konzentrator (Fortsetzung) Tests durch unabhängiges Sicherheit: IEC 60601-1 Labor: CAN/CSA C22.2 No. 60601-1 Elektromagnetische Verträglichkeit: IEC 60601-1-2 RTCA DO 160 Klassifizierungen Betriebsmodus: Kontinuierlicher Gebrauch Art des Schutzes vor Stromschlag: Klasse II Grad des Schutzes von Typ BF Konzentratorkomponenten vor Stromschlag: Nicht für kardiale Anwendungen vorgesehen Schutzgrad der einzelnen Bauteile des IP20 – n icht vor herabtropfendem Wasser Konzentrators gegen Eindringen von geschützt. Vor Eindringen von festen Wasser, während das Gerät außerhalb Objekten > 12,5 mm geschützt. seiner Tragetasche verwendet wird: Schutzgrad der einzelnen Bauteile des IP22 – S enkrecht fallendes Wasser sollte Konzentrators gegen Eindringen von keine nachteiligen Auswirkungen Wasser, während das Gerät innerhalb seiner haben & Schutz gegen Eindringen Tragetasche verwendet wird: von festen Fremdkörpern > 12,5 mm Durchmesser, wenn das Gehäuse eine...

  • Seite 91: Leitlinie Und Erklärung Des Herstellers - Elektromagnetische Emissionen

    ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Dieses mit CE markierte Gerät wurde getestet und entspricht den EMC-Grenzen der Richtlinie für Medizinprodukte 93/42/EEC [EN 55011 Klasse B und EN 60601-1-2]. Diese Grenzen sind dafür bestimmt, in einer typischen medizinischen Anlage angemessenen Schutz gegen schädliche Störungen zu bieten. Leitlinie und Erklärung des Herstellers – Elektromagnetische Emissionen Der Inogen One® G3 Sauerstoffkonzentrator ist zur Verwendung in dem nachstehend spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde bzw. der Benutzer des Inogen One® G3 Sauerstoffkonzentrators hat dafür Sorge zu tragen, dass es auch in einem solchen Umfeld benutzt wird. Emissionstest Compliance Elektromagnetisches Umfeld - Leitlinie (Einhaltung) HF-Emissionen Gruppe 1 Der Inogen One® G3 Sauerstoffkonzentrator CISPR 11 nutzt nur für seine internen Funktionen HF-Energie. Daher sind seine HF-Emissionen sehr gering und sollten keine Störungen bei elektronischen Geräten im Umfeld verursachen. HF-Emissionen Klasse B Der Inogen One® G3 Sauerstoffkonzentrator CISPR 11 eignet sich für die Verwendung in allen Einrichtungen, einschließlich...

  • Seite 92: Empfohlene Schutzabstände Zwischen Tragbaren Und Mobilen Hf- Telekommunikationsgeräten Und Diesem Gerät

    Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und diesem Gerät: Das Gerät ist für die Verwendung in einer, wie unten angegebenen, elektromagnetischer Umgebung vorgesehen, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Kunde oder Benutzer des Inogen One® G3 Oxygen Konzentrators kann dazu beitragen, die elektromagnetische Störung zu verhindern, indem wie unten empfohlen ein Mindestabstand zwischen dem tragbaren und mobilen HF-Kommunikationsgerät (Transmitter) und diesem Gerät eingehalten wird; dieser Mindestabstand richtet sich nach der maximalen Ausgangsleistung der Kommunikationsausrüstung. Geschätzte Schutzabstand gemäß der Frequenz des Transmitters (M) Ausgangsleistung des Transmitters (W) 150 kHz bis 80 MHz 80 MHz bis 800 MHz 800 MHz bis 2,5 GHz d=1,2√P...
  • Seite 139 Manuel d’utilisation ®...
  • Seite 185 manuale d'uso ®...
  • Seite 277 manual do utilizador ®...
