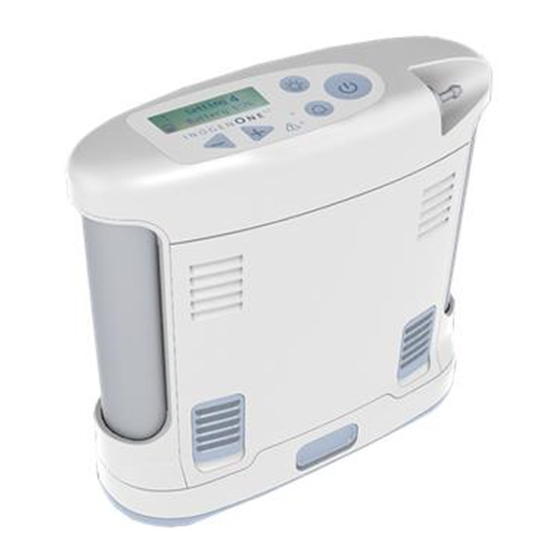

Inogen One G3 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Inogen Anleitungen
  4. Sauerstoffkonzentratoren
  5. One G3
  6. Benutzerhandbuch

Inogen One G3 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für One G3:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
®
43

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Inogen One G3

Inhaltszusammenfassung für Inogen One G3

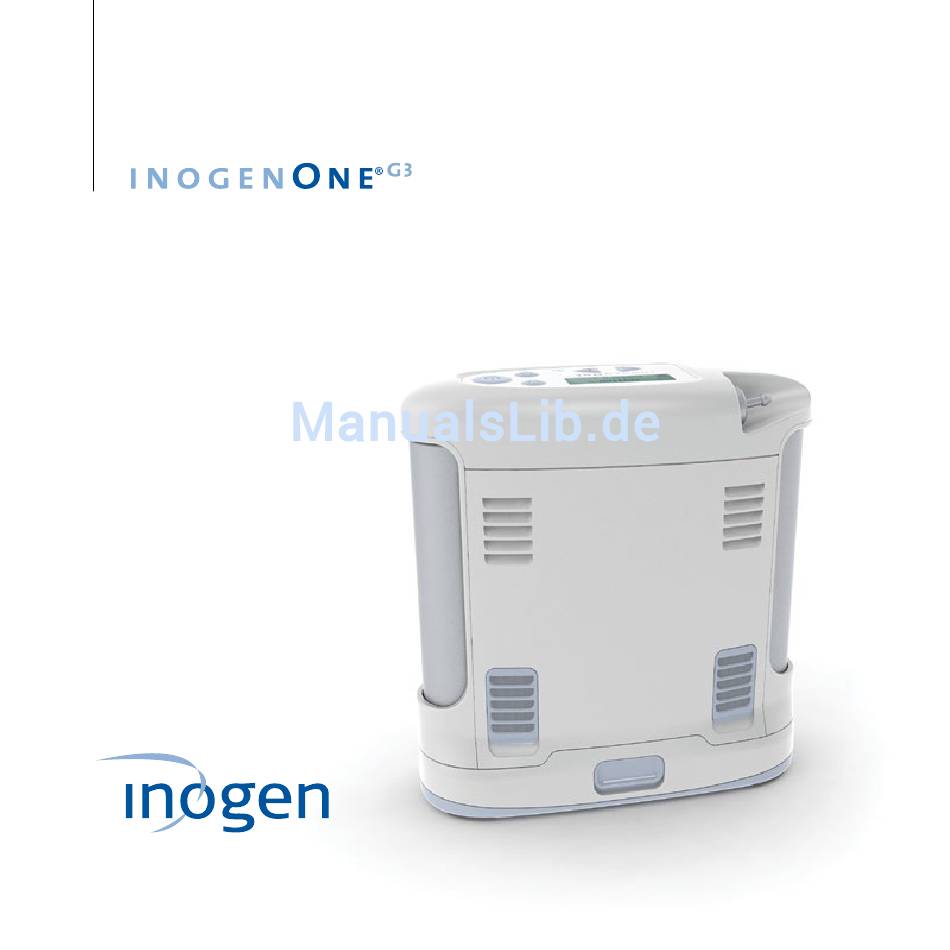

  • Seite 1 Benutzerhandbuch ®...

  • Seite 3: Inhaltsverzeichnis

    Kapitel 3 Bedienungsanleitung Allgemeine Hinweise Zusätzliche Bedienungshinweise Bedienungsanleitung für die Batterie Pflege und Wartung der Batterie Kapitel 4 Inogen One® G3 Sauerstoffkonzentrator − hörbare und sichtbare Signale (einschließlich Alarmsignale) Kapitel 5 Fehlerbehebung Kapitel 6 Reinigung, Pflege und Wartung Auswechseln der Kanüle Reinigung des Behälters...

  • Seite 5: Kapitel 1 Verwendungszweck, Kontraindikationen Und Allgemeine Vorsichtshinweise

    One® G3 kann zu Hause, in institutionellen Einrichtungen sowie in Fahrzeugen, Flugzeugen und diversen mobilen Umgebungen benutzt werden. Die erwartete Lebensdauer des Inogen One® G3 Sauerstoff-Systems beträgt, mit Ausnahme der Siebbetten (Metallsäulen) und Akkus, 5 Jahre; die Siebbetten haben eine erwartete Lebensdauer von 1 Jahr und die Akkus eine erwartete Lebensdauer von 500 Lade-/Entladezyklen.

  • Seite 6: Allgemeine Vorsichtsmaßnahmen

    Wasser bzw. Niederschlag schützen. Nicht im Regen betreiben. Dies kann einen Stromschlag verursachen und/oder das Gerät beschädigen. VORSICHT Am oder in der Nähe des Inogen One® G3 kein Öl, Fett bzw. keine Produkte auf Erdölbasis benutzen. VORSICHT Den Inogen One® G3 niemals in Umgebungen aufbewahren, in denen hohe Temperaturen auftreten können, z.

  • Seite 7: Kapitel 2 Beschreibung Des Inogen One® G3 Sauerstoffkonzentrators

    Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Wichtige Bestandteile des Inogen One® G3 Sauerstoffkonzentrators Knopf für Display Displaybeleuchtung Licht für Atmungserkennung An/Aus-Knopf Flow-Kontrolle Warn-/Alarmlicht Knopf für hörbaren Alarm Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 8: Bedienelemente

    Zum Einschalten einmal auf „EIN“ drücken; zum Ausschalten eine Sekunde lang auf „AUS“ drücken. Taste für hörbares Alarmsignal Mit dieser Taste wird die hörbare Atemerkennungswarnung des Inogen One® G3 ein- und ausgeschaltet. 1. Standardmodus. Beim Einschalten des Inogen One® G3 ist die hörbare Atemerkennungswarnung deaktiviert.

  • Seite 9: Eingangs-/Ausgangsanschlüsse

    An diesem Ansatzstück wird die Nasenkanüle angesetzt, um die sauerstoffangereicherte Luft vom Inogen One® G3 aufzunehmen. Gleichstromeingang Anschluss für externen Strom von der Wechselstrom (AC)- Stromversorgung oder dem Gleichstrom (DC)-Stromkabel. USB-Schnittstelle Wird nur für die Instandhaltung verwendet. Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 10: Stromversorgungsoptionen

    Die Inogen One® G3 AC-Stromversorgung ist speziell zur Verwendung mit dem Inogen One® G3 Sauerstoffkonzentrator (IO-300) vorgesehen. Die AC-Stromversorgung liefert den präzisen Strom- und Spannungsbedarf für den sicheren Betrieb des Inogen One® G3 und ist für bestimmte Wechselstromquellen ausgelegt. Beim Anschluss an Wechselstromquellen passt sich die Stromversorgung automatisch an Eingangsspannungen von 100 bis 240 V (50-60 Hz) an, was ihren Einsatz mit den meisten Stromquellen in aller Welt ermöglicht.
  • Seite 11 Aufbewahrung um die Stromversorgung. Steuern, ziehen und platzieren Sie keine Objekte über dem Kabel. Halten Sie Kinder und Haustiere vom Kabel fern. Andernfalls könnten Kabel beschädigt werden und einen Defekt in der Stromversorgung des Konzentrators verursachen. Beschreibung des Inogen One® G3 Sauerstoffkonzentrators Kapitel 2...

  • Seite 12: Inogen One® G3 Zubehör

    Eine längere Kanüle kann während der Sauerstoffboluszufuhr die Lärmwahrnehmung reduzieren. HINWEIS Bei Verwendung einer 7,62 Meter (25 Fuß) langen Kanüle mit dem Inogen One® G3 kann eine Erhöhung der Fluss-Einstellung erforderlich sein. Tragetasche (CA-300) Die Tragetasche dient als Schutzüberzug und ist mit einem einstellbaren Schulterriemen ausgestattet, mit dem Sie den Inogen One®...

  • Seite 13: Weiteres Inogen One® G3 Zubehör

    2. Das Wechselstromkabel des externen Batterieladegeräts in das Batterieladegerät einstecken. 3. Schieben Sie Ihr Ladegerät auf die Inogen One G3 Batterie, indem Sie sie im Ladegerät einrasten und befestigen. 4. Wenn sich die Batterie in der korrekten Position befindet, zeigt ein stetiges, rotes Licht an, dass die Batterie lädt.

  • Seite 15: Bedienungsanleitung

    Bedienungsanleitung Ablass Allgemeine Hinweise Stellen Sie den Inogen One® G3 an einem gut belüfteten Ort auf. Lufteinlass und Abzug dürfen nicht blockiert sein. Platzieren Sie den Inogen One® G3 so, dass alle Alarmtöne gehört werden können. Einlass WARNUNG Vermeiden Sie die Verwendung des Inogen One® G3 bei Luftverschmutzung, Rauch oder Abgasen.
  • Seite 16 VORSICHT Die Inogen One® G3 Batterie dient als sekundäre Stromversorgung im Falle eines geplanten oder unerwarteten Ausfalls der Wechselstrom- oder externen Gleichstrom-Stromversorgung. Wenn der Inogen One® G3 über eine externe AC- oder DC-Stromversorgung betrieben wird, muss eine ordnungsgemäß eingelegte Inogen One®...
  • Seite 17 Den Inogen One® G3 Konzentrator auf die vom Arzt oder Kliniker verschriebene Flussrate (Flow) einstellen. Die Aufwärts- oder Abwärtstasten (+ oder –) verwenden, um den Inogen One® G3 auf die gewünschte Einstellung zu bringen. Die aktuelle Einstellung ist auf dem Display zu sehen.
  • Seite 18 8. Legen Sie die Nasenkanüle am Gesicht an und atmen Sie durch die Nase. Der Inogen One® G3 fühlt den Beginn des Einatmens und liefert einen Schwall Sauerstoff genau zu der Zeit, wenn Sie einatmen. Der Inogen One® G3 nimmt jeden Atemzug wahr und führt auf die genannte Weise weiterhin Sauerstoff zu.

  • Seite 19: Zusätzliche Bedienungshinweise

    Jetzt werden Ihnen auch unterwegs dieselbe qualitativ hochwertige Leistung und der Komfort geboten, die Sie von Ihrem Inogen One® G3 bereits zu Hause gewöhnt sind. Hier finden Sie einige nützliche und wichtige Hinweise, anhand derer Sie die Leistung und den Komfort bei der Benutzung des Inogen One®...

  • Seite 20: Flugplanung

    Patienten auswirken. Sprechen sie mit Ihrem Arzt, bevor sie in höhere oder niedrigere Gegenden fahren, um zu bestimmen, ob Ihre Flow-Einstellung geändert werden soll. Flugreisen Die FAA (US-Bundesbehörde für zivile Luftfahrt) erlaubt den Inogen One® G3 an Bord aller US-Flugzeuge. Hier sind einige Punkte, die Ihnen bei Flugreisen helfen. Flugplanung Informieren Sie die Fluggesellschaft, dass Sie Ihr Inogen One®...
  • Seite 21 Vor dem Flug Beachten Sie einige Punkte für den Tag Ihres Abfluges: • Vergewissern Sie sich, dass Ihr Inogen One® G3 sauber, in gutem Zustand und frei von Schäden oder sonstigen Anzeichen von übermäßiger Abnutzung oder unsachgemäßen Gebrauchs ist. • Versorgen Sie sich mit genügend, aufgeladenen Batterien, die den Betrieb von Inogen One® G3 für die Dauer des Fluges zuzüglich einer konservativen Schätzung von nicht vorhersehbaren...

  • Seite 22: Bedienungsanleitung Für Die Batterie

    AC-Stromversorgung Ihres Inogen One® G3 eine Steckdose im Flughafenterminal benutzen, falls eine verfügbar ist. • Informieren Sie die Fluggesellschaft, dass Sie Ihren Inogen One® G3 benutzen. Halten Sie die Erklärung Ihres Arztes bereit, um sie auf Verlangen vorzeigen zu können.

  • Seite 23: Pflege Und Wartung Der Batterie

    Wenn der Inogen One® G3 von der Wechsel- oder Gleichstromversorgung gespeist wird, laden sich die Batterien während des Betriebs auf. Es entsteht kein Schaden, weder für den Konzentrator noch für die Batterie, wenn der Inogen One® G3 länger als die zum vollständigen Aufladen benötigte Zeit angeschlossen bleibt.
  • Seite 24 Uhr für die verbleibende Lebensdauer der Batterie Der Inogen One® G3 zeigt die restliche Batterielebensdauer kontinuierlich an. Die angezeigte Zeit ist nur ein geschätzter Wert; die tatsächlich verbleibende Zeit kann davon abweichen. Zur Optimierung der Batterieleistung und -lebensdauer diese wichtigen Richtlinien befolgen: •...

  • Seite 25: Displaysymbole

    Displaysymbole Strom Das Display am Inogen One® G3 ist in drei Bereiche unterteilt. Der Displaybereich links oben zeigt den Atemerkennungs-Warnstatus an. In der Ecke links unten werden die Stromquelle und der Batterieladestatus angezeigt. Die rechte Seite des Displays enthält Textinformationen wie Flow- Einstellung, restliche Batteriezeit und Fehlermeldungen.

  • Seite 26: Bedeutung

    Stromversorgungsstatus-Symbole (Fortsetzung) Die unten aufgeführten Symbole werden angezeigt, wenn der Inogen One® G3 von einer externen Stromversorgung gespeist und die Batterie aufgeladen wird. Das Blitzsymbol zeigt an, dass eine externe Stromversorgung angeschlossen ist. Symbol Bedeutung Die Batterie wird bei einem Ladestatus von 60 % bis 70 % aufgeladen.
  • Seite 27 Folgende Informationsanzeigen sind nicht mit hörbaren Signalen oder visuellen Veränderungen der Leuchtanzeigen assoziiert. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Beim Start wird das Inogen Logo angezeigt. Einstellung X Batterie Standardanzeige bei Batteriebetrieb. „X“ steht für die gewählte HH:MM Flow-Einstellung (z. B. Einstellung 2). „HH:MM“ steht für die ungefähr verbleibende Zeit der Batterieladung (z.

  • Seite 28: Warnmeldungen Niedriger Priorität

    Benachrichtigungen (Fortsetzung) Die Inogen One® G3 überwacht während einer Operation zahlreiche Parameter und bedient sich eines intelligenten Alarmsystems, um Defekte des Konzentrators aufzuzeigen. Mathematische Algorithmen und Zeitverzögerungen dienen der Reduzierung möglicher Fehlalarme, während die ordnungsgemäße Meldung eines Alarmzustands weiterhin sichergestellt wird.
  • Seite 29 Batterie aus dem Konzentrator herausnehmen und offen liegend ca. 10-15 Min. lang abkühlen lassen. Dann die Batterie wieder in den Inogen One® G3 einlegen. Wenden Sie sich an Ihren Geräteservice, falls das Problem fortbesteht. Konzentrator produziert Sauerstoff, kann jedoch den Komm.fehler...

  • Seite 30: Warnmeldungen Mittlerer Priorität

    Warnmeldungen mittlerer Priorität Folgende Warnmeldungen mittlerer Priorität werden von einem dreifachen Piepton begleitet, der alle 25 Sek. wiederholt wird, sowie durch ein blinkendes rotes Licht. Meldungsanzeige und Text Zustand/Aktion/Erläuterung Keine Atmung erkannt Konzentrator hat 60 Sekunden lang keinen Atemzug erfasst. Kanüle überprüfen Prüfen, ob Kanüle am Konzentrator angeschlossen ist, Schlauch keine Knicke aufweist, Kanüle richtig in der Nase sitzt.

  • Seite 31: Warnmeldungen Hoher Priorität

    Eventuell können Sie die Warnmeldungen mit hoher Priorität nicht hören bzw. sehen, wenn Sie sich nicht in der Nähe des Inogen One® G3 befinden. Sorgen Sie dafür, dass der Inogen One® G3 an einem Ort aufgestellt ist, an dem die Warnmeldungen und Alarmtöne wahrgenommen werden können.
  • Seite 32 Warnmeldungen hoher Priorität (Fortsetzung) Meldungsanzeige und Text Zustand/Aktion/Erläuterung System KALT Dies kann vorkommen, wenn der Konzentrator in einer kalten Abschalten Umgebung (unter 0 °C) aufbewahrt wird. Gerät in eine wärmere Umgebung bringen und vor dem Starten aufwärmen lassen. Falls der Zustand fortbesteht, zur Backup-Sauerstoffquelle wechseln und den Geräteservice benachrichtigen.

  • Seite 33: Fehlerbehebung

    Fehlerbehebung In diesem Abschnitt werden Lösungsmöglichkeiten für bestimmte Probleme beschrieben: Inogen One® G3 Sauerstoffkonzentrator Problem Mögliche Ursachen Empfohlene Lösung Alle Probleme, die Siehe Kapitel 4 Siehe Kapitel 4 von Informationen auf dem Konzentratordisplay, von Leuchtanzeigen und /oder hörbaren Signalen begleitet werden.
  • Seite 34 Fehlerbehebung (Fortsetzung) Problem Mögliche Ursachen Empfohlene Lösung Kein Sauerstoff Konzentrator nicht Ein/Aus-Taste drücken, um den eingeschaltet Konzentrator einzuschalten Kanüle ist nicht korrekt Kanüle und die Verbindung zum angeschlossen oder ist Ansatzstück des Konzentrators abgeknickt oder blockiert überprüfen...

  • Seite 35: Kapitel 6 Reinigung, Pflege Und Wartung

    Der äußere Behälter kann mit einem Tuch, das mit einem milden Flüssigwaschmittel (z. B. Dawn befeuchtet wurde, gesäubert werden. WARNUNG Den Inogen One® G3 und Zubehörteile nicht in Wasser tauchen bzw. kein Wasser in den äußeren Behälter eindringen lassen; dies kann Stromschlag und/oder Schäden verursachen.

  • Seite 36: Reinigung Und Auswechseln Des Filters

    Der Auslassfilter kann vom Geräteservice oder vom Anwender ausgetauscht werden. Hierzu wird das Auslassfilter-Ersatzteilkit verwendet (RP-107). Der Inogen One G3 Konzentrator muss, wie in den oben ausgeführten Anweisungen, nach jedem Patienten gereinigt und desinfiziert werden. Das Gerät muss nicht speziell vom Patienten gewartet werden.

  • Seite 37: Inogen One® G3 Verfahren Zum Auswechseln Der Säulen

    4. Die neue Sicherung installieren (Inogen RP#125, BUSS MDA-12) und die Spitze wieder montieren. Stellen Sie sicher, dass der Haltering korrekt und fest sitzt. Halterspitze Halter Sicherung Zigarettenadapterstecker VORSICHT Zur Wahrung des Brandschutzes nur die vorgeschriebene Sicherung verwenden. Inogen One® G3 Verfahren zum Auswechseln der Säulen HINWEIS Die Anleitungen zum Auswechseln der Säulen sind nur für Wartungsbedarf...
  • Seite 38 Inogen One® G3 Verfahren zum Auswechseln der Säule (Fortsetzung) 6. Die Säule durch Drücken der Arretiertaste mit dem Offen und entsperrt Daumen oder einem anderen Finger entfernen. 7. Während die Taste offen gehalten wird, die Säule (Metallröhre) herausschieben. Dazu die exponierte Aluminiumfläche mit einer Hand greifen.
  • Seite 39 Inogen One® G3 Verfahren zum Auswechseln der Säule (Fortsetzung) 11. Säule (Metallröhre) in den Inogen One® G3 Konzentrator einführen. Die Säule nicht exponiert lassen. Sie sollte in den Inogen One G3 eingeführt werden, sobald die Staubkappen entfernt wurden. Geschlossen und gesperrt 12.

  • Seite 40: Regelmäßige Wartung Und Service

    Keine Schmierstoffe am Inogen One® G3 und dem Zubehör anwenden. Entsorgung von Geräten und Zubehör Halten Sie sich beim Entsorgen und Recyceln des Inogen One® G3 Geräts und Zubehörs an die vor Ort geltenden gesetzlichen Vorschriften. Falls die EU-Vorschriften der WEEE-Richtlinien gelten, darf nicht in unsortiertem städtischen Müll entsorgt werden.

  • Seite 41: Hersteller

    Am Konzentrator und Zubehör verwendete Symbole Symbol Bedeutung Eine Warnung bedeutet, dass die persönliche Sicherheit des Patienten WARNUNG gefährdet sein kann. Nichtbeachtung einer Warnung kann zu erheblichen Verletzungen führen. Ein Vorsichtshinweis bedeutet, dass eine Vorsichtsmaßnahme oder VORSICHT ein Wartungsverfahren durchzuführen ist. Nichtbeachtung eines Vorsichtshinweises kann zu geringeren Verletzungen oder zur Beschädigung der Gerätschaften führen.

  • Seite 42: Benutzeroberflächenetikett

    Symbol Bedeutung Trocken lagern Nur für Innenräume bzw. trockene Plätze; nicht nass werden lassen Kein Öl oder Fett verwenden ONLY Zerlegen Sie das Gerät nicht (kontaktieren Sie Ihren Geräteanbieter, damit die Wartung von autorisierten Personen durchgeführt werden kann). Nicht im unsortierten städtischen Müll entsorgen ONLY Teil vom Typ BF, nicht für Herzanwendungen Gerät der Klasse II...

  • Seite 43: Systemspezifikationen

    Höhenlage: 0 bis 3048 m Umgebungsbedingungen Temperatur: -25 bis 70˚C (Transport und Lagerung): Luftfeuchtigkeit: 0 % bis 95 %, nicht kondensierend Trocken lagern Höhenlage: 0 bis 3048 m Transport: Trocken halten, vorsichtig handhaben Technische Daten zum Inogen One® G3-System Kapitel 8...
  • Seite 44 Inogen One® G3 Konzentrator (Fortsetzung) Tests durch unabhängiges Sicherheit: IEC 60601-1 Labor: CAN/CSA C22.2 No. 60601-1 Elektromagnetische Verträglichkeit: IEC 60601-1-2 RTCA DO 160 Klassifizierungen Betriebsmodus: Kontinuierlicher Gebrauch Art des Schutzes vor Stromschlag: Klasse II Grad des Schutzes von Typ BF Konzentratorkomponenten vor Nicht für kardiale Anwendungen vorgesehen...

  • Seite 45: Leitlinie Und Erklärung Des Herstellers - Elektromagnetische Emissionen

    Störungen zu bieten. Leitlinie und Erklärung des Herstellers – Elektromagnetische Emissionen Der Inogen One® G3 Sauerstoffkonzentrator ist zur Verwendung in dem nachstehend spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde bzw. der Benutzer des Inogen One® G3 Sauerstoffkonzentrators hat dafür Sorge zu tragen, dass es auch in einem solchen Umfeld benutzt wird.

  • Seite 46: Empfohlene Schutzabstände Zwischen Tragbaren Und Mobilen Hf- Telekommunikationsgeräten Und Diesem Gerät

    Das Gerät ist für die Verwendung in einer, wie unten angegebenen, elektromagnetischer Umgebung vorgesehen, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Kunde oder Benutzer des Inogen One® G3 Oxygen Konzentrators kann dazu beitragen, die elektromagnetische Störung zu verhindern, indem wie unten empfohlen ein Mindestabstand zwischen dem tragbaren und mobilen HF-Kommunikationsgerät (Transmitter) und diesem Gerät eingehalten wird;...
