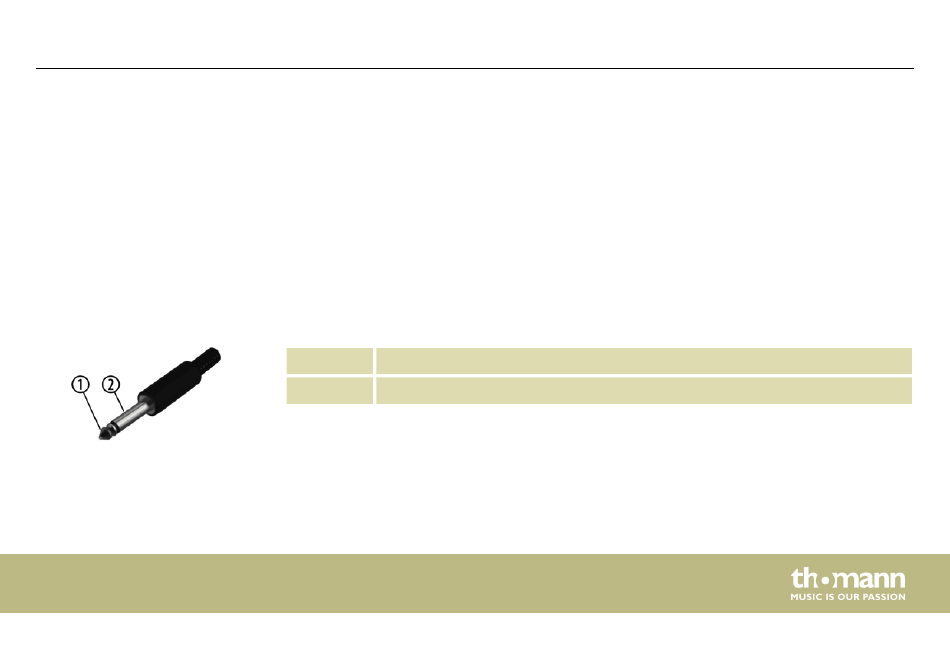

Zweipolige 6,35-mm-Klinken‐
stecker (mono, unsymmetrisch)
Im professionellen Umfeld wird deshalb die symmetrische Übertragung vorgezogen, denn
diese ermöglicht eine störungsfreie Übermittlung der Nutzsignale auch über weite Strecken
hinweg. Neben den Leitern für „Masse" und „Nutzsignal" kommt bei einer symmetrischen
Übertragung ein weiterer Leiter hinzu. Dieser überträgt ebenfalls das Nutzsignal, jedoch um
180° phasengedreht.
Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐
gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐
signal ohne Störgeräusche.
1 Signal
2 Masse
PM-6
Stecker- und Anschlussbelegungen
