6 Монтажа на ќунковите

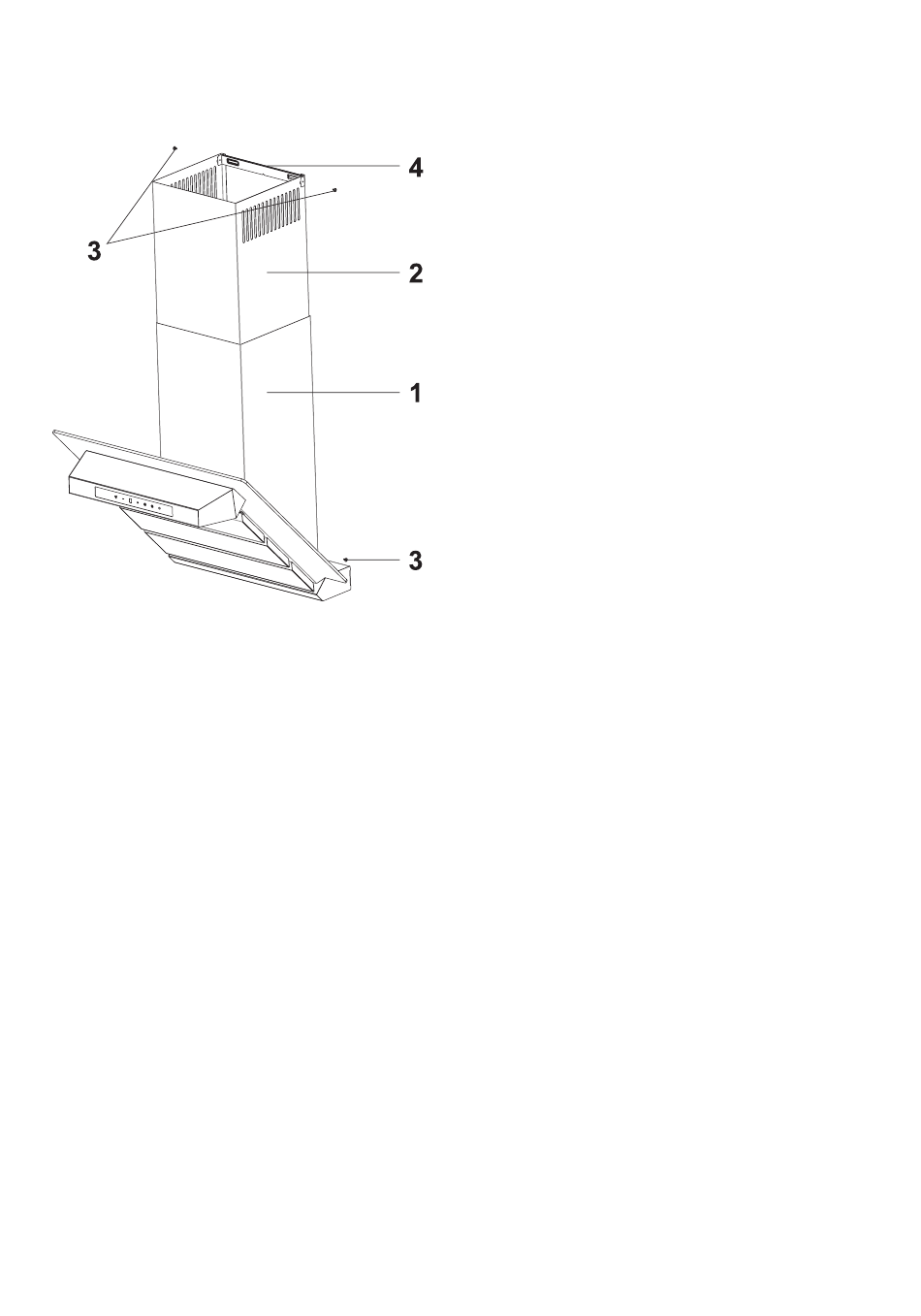

Слика 5: Инсталирање на лимениот ќунк
1. Надворешен ќунк
2. Внатрешен ќунк
3. Навртки за фиксирање на ќункот
4. Плочка за фиксирање на ќункот
Наместете ја цевката за одвод на воздух на
пластичниот отвор 1 или 2. Слика 5
Надворешните и внатрешните лимени ќунци
(Слика 5) се ставени еден во друг.
За таа цел;
- Аспираторот е поставен на средината, а потоа
плочката за фиксирање на ќункот (8) е директно
прицврстена за ѕидот, под капакот, или точките
E и F се обележани откако ќе се изврши мерење.
Слика 3
- Издупчете ги точките E и F со дупчалка од Ø6
мм и вметнете пластични ѕидни типли од Ø6 мм
(9). Вметнете ја плочката за фиксирање на ќункот
со навртки 3,9x22 (7). Слика 3
- Монтирајте го надворешниот ќунк (1) на
телото на аспираторот со помош на навртки (2).
Прицврстете го внатрешниот ќунк (2) на плочката
за фиксирање на ќункот (4)
со помош на навртки. Слика 5
