6 Samling af udsugningsrør

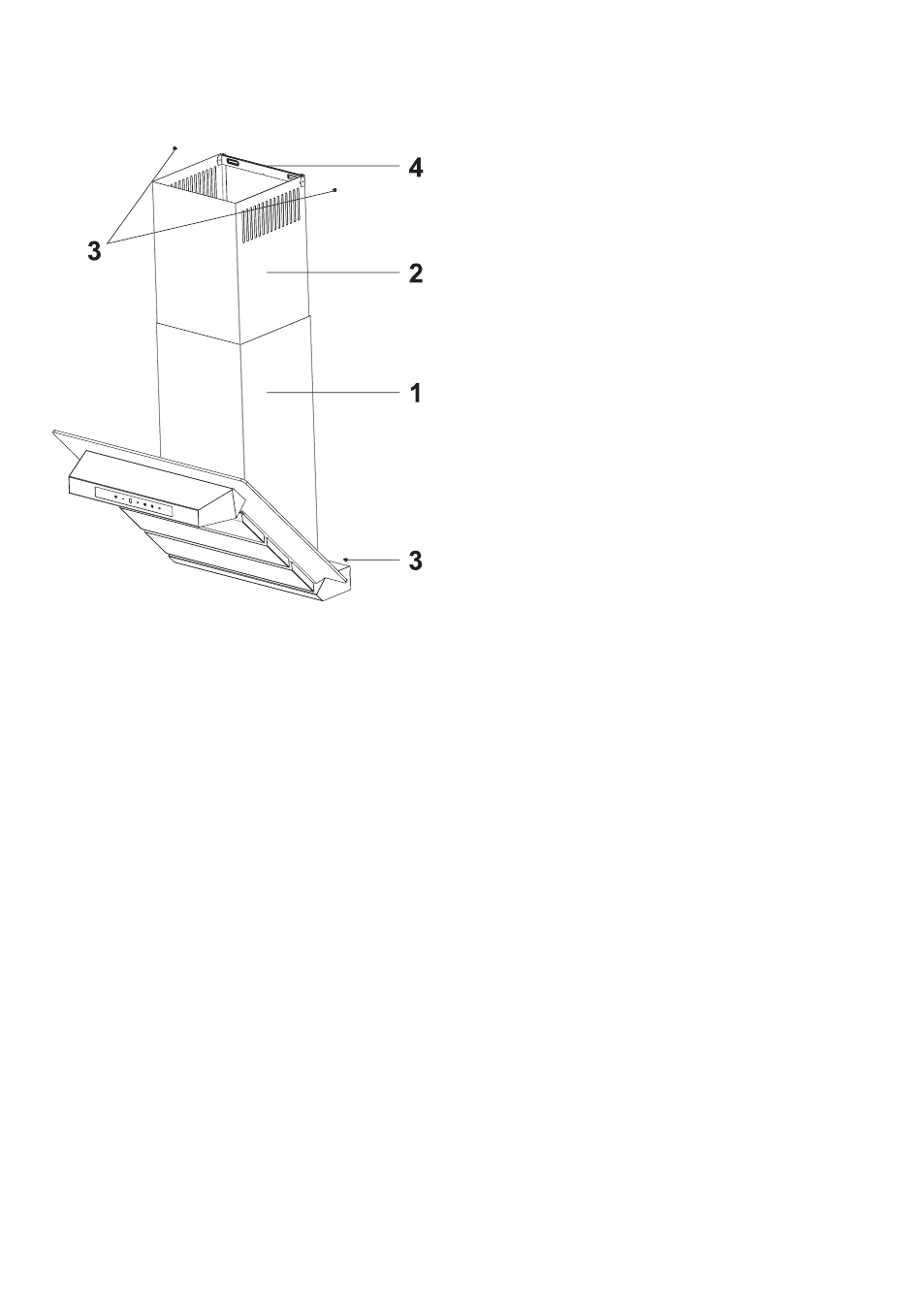

Figur 5 : Installation af
metalpladeudsugningsrør
1 Ydre udsugningsrør
2 Indre udsugningsrør
3 Monteringsskruer til udsugningsrør
4 Udsugningsrørets forbindelsesplade
Sæt luftudsugningsrøret på plast-udsugningsrøret 1
eller 2. Figur 5
De ydre og indre metalpladeudsugningsrør (Figur 5)
omslutter hinanden.
Til dette formål;
- Emhætten placeres i midten, og så fastgøres
udsugningsrørets
væggenunder inddækningen eller punkterne E og F
efter at der er foretaget en måling. Figur 3
- Bor hullerne E og F med et Ø6 mm bor, og skub
Ø6 mm plast-rawlplugs ind i hullerne (9). Påsæt
forbindelsespladen med 3,9 x 22 skruer (7). Figur 3
- Monter det ydre udsugningrør Flue (1) til
emhættens korpus med skruerne (2). Fastgør det
indre udsugningsrør (2) på forbindelsespladen (4)
Med skruer. Figur 5
10
forbindelsesplade (8) til
