5 Postavljanje zračnog odvoda

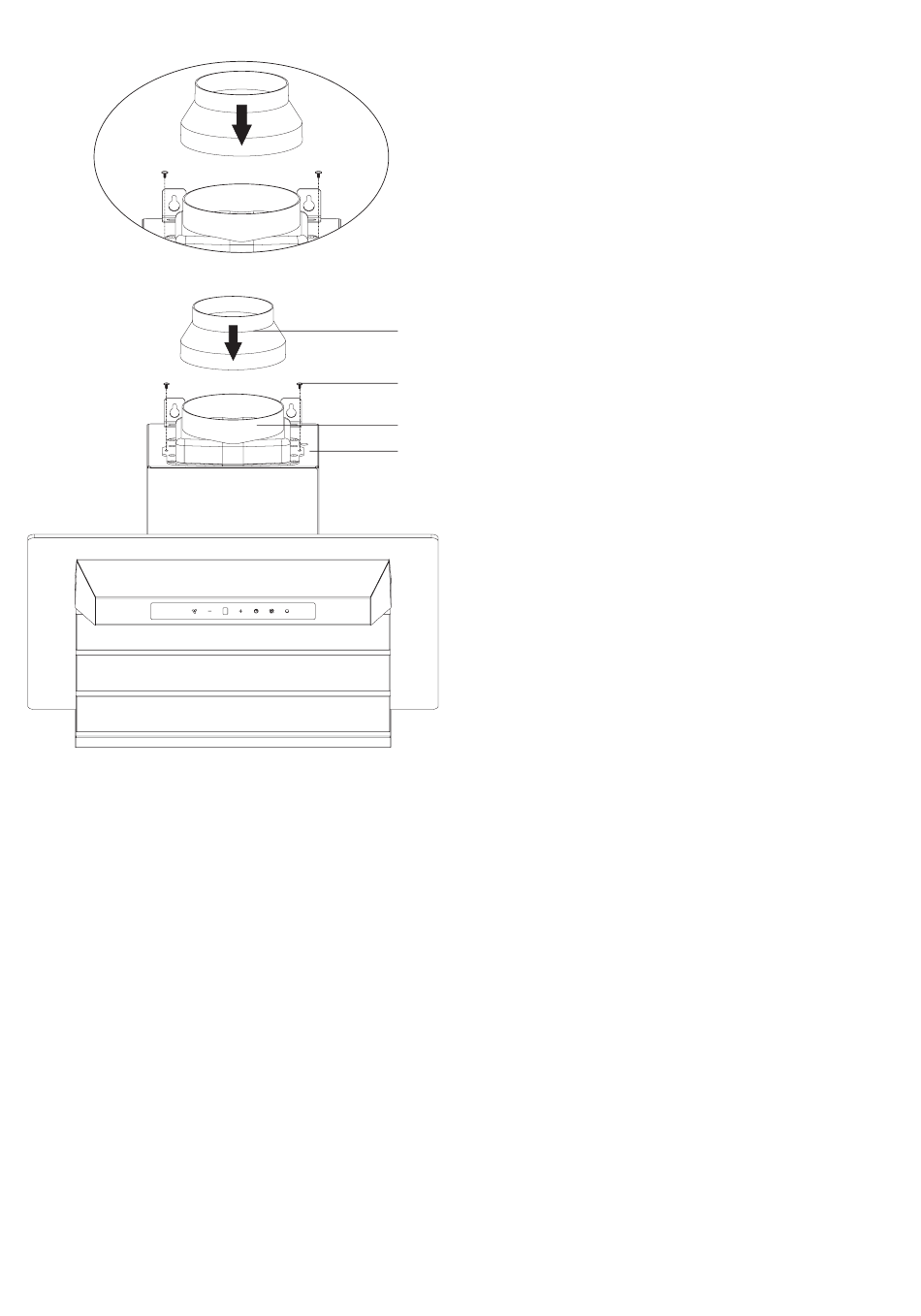

Slika 4
1 Ø150/120 mm prilagodnik za
ventilacijski kanal (opcija)
2 2x 3,5x9,5 vijka
3 Ø120/150 mm plastični ventilacijski
kanal
4 Kućište
Pričvrstite plastični ventilacijski kanal na kućište
1
proizvoda (slika 4).
2
3
4
- Spojite prilagodnik za ventilacijski kanal na plastični
ventilacijski kanal ako je to potrebno.
- Sastavite kuhinjsku napu pomoću plana za
sklapanje.
U tu svrhu:
- Na zidu označite središta rupa navedena na planu
za sklapanje (vidi minimalan i maksimalan razmak za
radnu površinu na planu za sklapanje). Izbušite rupe
na točkama A, B, C i D (slika 3).
Umetnite Ø10mm tiple (10) u rupe A, B, C i D, stavite
vijke i zategnite ih na točkama A + B tako da ostane
razmak od 5 mm između glave vijka i zida. (slika 3)
Pričvrstite nosivu ploču kuhinjske nape na kućište
kuhinjske nape uz pomoć 3 x M5x35 vijka (slika 3
- 4).
- Kućište pričvrstite na zid zajedno s nosivom
pločom kuhinjske nape. Ako kuhinjska napa nije u
ravnini, olabavite ili zategnite M5x35 vijke kako bi ju
poravnali.
- Zategnite pričvrsne vijke A + B (5) na zidu i do kraja
pričvrstite proizvod zajedno na točkama C i D.
