6 Hormin kokoaminen

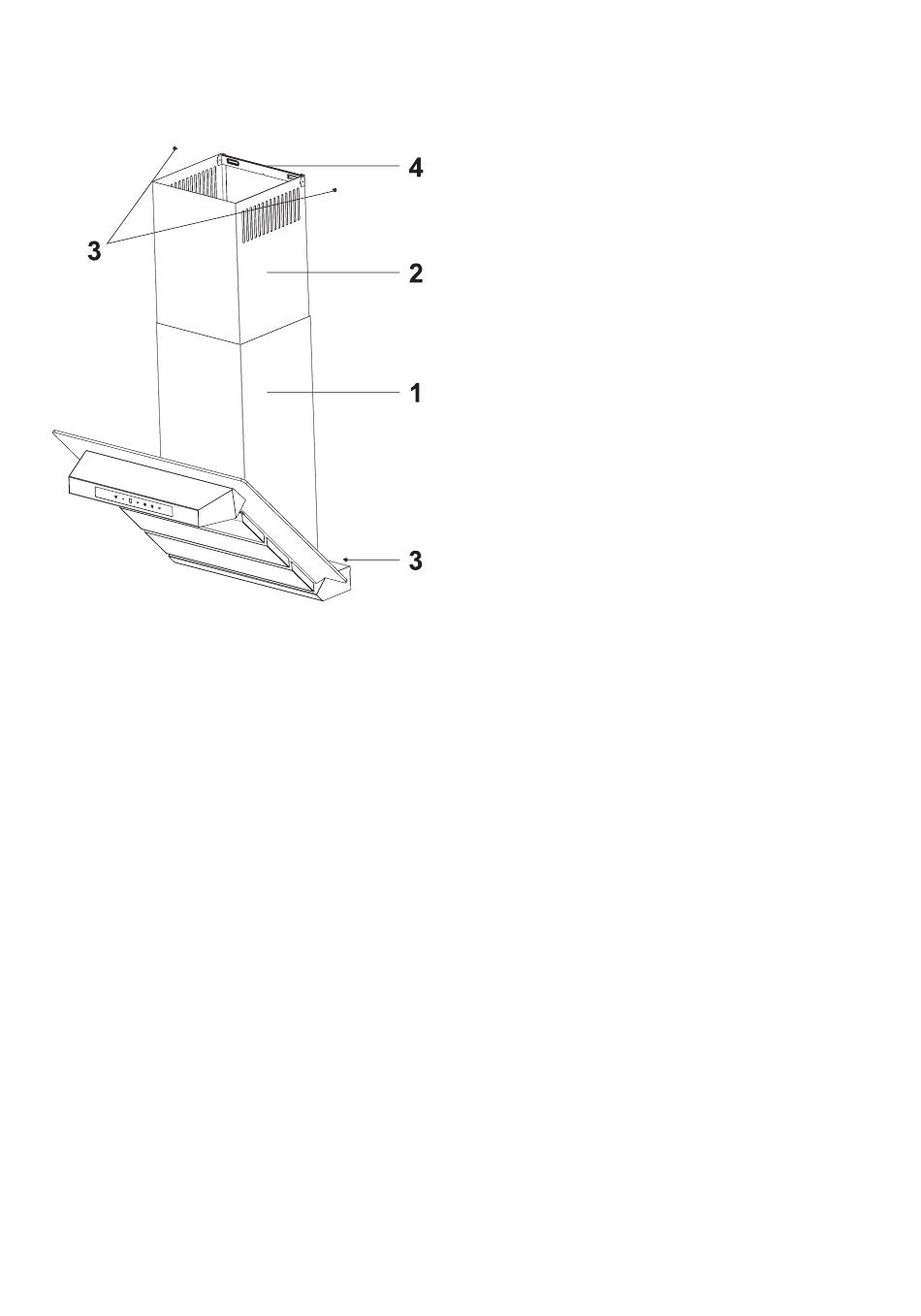

Kuva 5 : Metallilevyhormin asennus
1. Ulompi hormi
2. Sisempi hormi
3. Kiinnitysruuvit hormiin
4. Hormin kiinnityslevy
Sovita laitteen ilman lähtöputki muovihormiin 1 tai 2.
Kuva 5
Ulompi ja sisempi metallilevyhormi (kuva 5) ovat
toistensa sisällä.
Tätä varten:
- Liesikupu on asennettu keskelle ja hormin
liitäntälevy (8) on kiinnitetty suoraan seinään,
kannen alle, tai kohdat E ja F on merkitty mittauksen
perusteella. Kuva 3
- Poraa kohdat E ja F Ø6 mm poralla ja aseta reikiin
Ø6 mm muovitulpat (9). Aseta hormin kiinnityslevy
3,9x22 ruuveilla (7). Kuva 3
- Asenna ulompi hormi (1) liesikuvun runkoon ruuveilla
(2). Kiinnitä sisähormi (2) hormin kiinnityslevyyn (4)
käyttämällä ruuveja. Kuva 5
