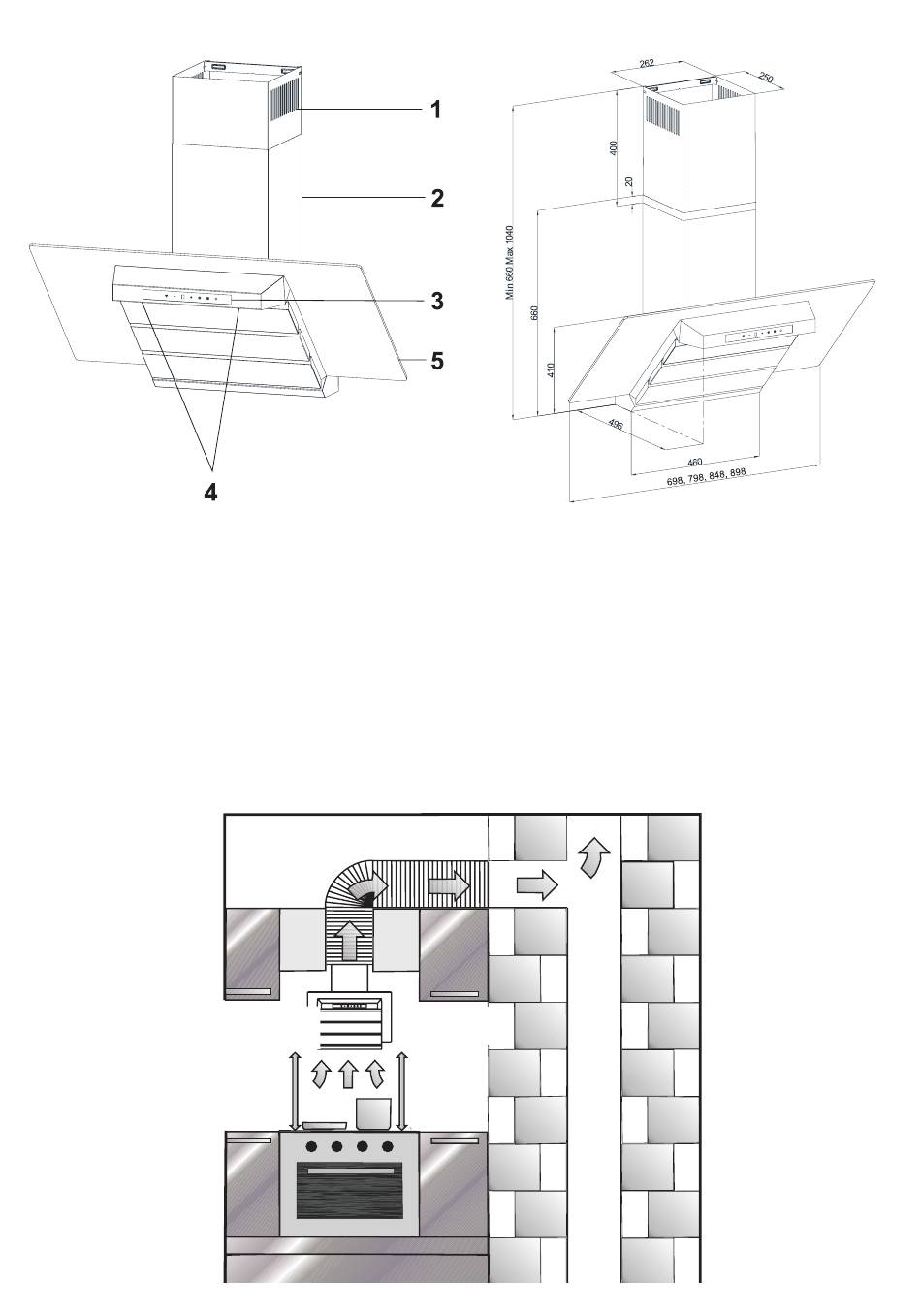

3 Γενική Εμφάνιση
Οι διαστάσεις που παρουσιάζονται στα τεχνικά
διαγράμματα αναφέρονται σε χιλιοστά.
Ο σκοπός αυτής της εικόνας είναι να σας
ενημερώσει σχετικά με τα τμήματα της συσκευής.
Τα τμήματα μπορεί να ποικίλλουν ανάλογα με το
μοντέλο της συσκευής. Οι εικόνες παρέχονται μόνο
για αναφορά.
Θέση του απορροφητήρα
Η απόσταση μεταξύ των εστιών και του απορροφητήρα πρέπει να υπολογιστεί πριν από την τοποθέτηση. Η
απόσταση αυτή πρέπει να είναι κατ' ελάχιστο 45 εκατ. και το πολύ 65 εκατ. για ηλεκτρικές εστίες.
Η απόσταση αυτή πρέπει να είναι κατ' ελάχιστο 65 εκατ. και το πολύ 75 εκατ. για εστίες γκαζιού.
Εικόνα 1
Ελάχ. 45
Μέγ. 70
1. Εσωτερικός καπναγωγός
2. Εξωτερικός καπναγωγός
3. Πίνακας Ελέγχου
4. Φωτισμός μαγειρέματος
5. Σκληρυμένο γυαλί
Εστίες
γκαζιού
Ελάχ. 65
Μέγ. 75
7
Εικόνα 2
