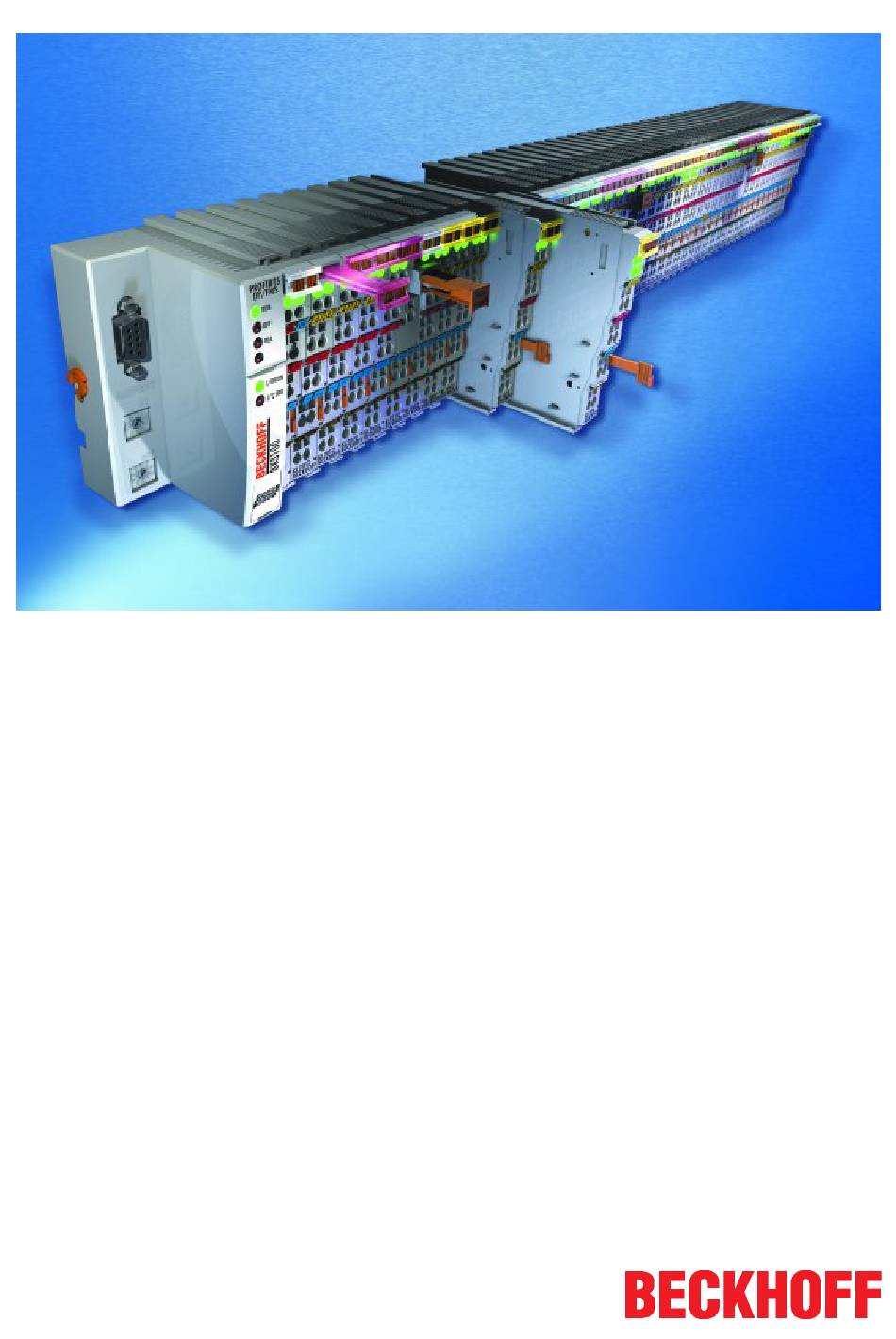

- Seite 1 Dokumentation KL2784 und KL2794 Vierkanalige digitale Ausgangsklemme mit MOSFET- Transistoren Version: 2.0.0 Datum: 08.08.2017...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorwort ............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ........................ 6 Ausgabestände der Dokumentation .................... 7 2 Produktübersicht............................ 8 KL2784 - Einführung........................ 8 KL2794 - Einführung........................ 9 Technische Daten......................... 10 LED-Anzeigen.......................... 11 3 Montage und Verdrahtung........................ 12 Tragschienenmontage ........................ 12 Anschluss ............................. 15 3.2.1... - Seite 4 Inhaltsverzeichnis Version: 2.0.0 KL2784 und KL2794...
-
Seite 5: Vorwort
Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
WW - Produktionswoche (Kalenderwoche) YY - Produktionsjahr FF - K-Bus-Firmware-Stand HH - Hardware-Stand Beispiel mit Ser. Nr.: 49 08 1B 03: 49 - Produktionswoche 49 08 - Produktionsjahr 2008 1B - Firmware-Stand 1B 03 - Hardware-Stand 03 KL2784 und KL2794 Version: 2.0.0... -
Seite 8: Produktübersicht
KL2784 - Einführung Abb. 1: KL2784 Die digitale Ausgangsklemme KL2784 schaltet mit Hilfe moderner MOSFET-Transistoren Spannungen bis 24 V AC/DC. Die an die Powerkontakte angebundenen Halbleiterschalter stellen einen Ersatz für Relaiskontakte dar und erhöhen durch ihre Verschleißfreiheit und Kurzschlussfestigkeit die Verfügbarkeit der Anwendung. -
Seite 9: Kl2794 - Einführung
Verschleißfreiheit und Kurzschlussfestigkeit die Verfügbarkeit der Anwendung. Der Ausgang ist bedingt kurzschlussfest. Kurze Überströme bis zum Abschalten durch die Sicherung übersteht der Ausgangstransistor unbeschadet. Die Busklemme enthält vier Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. KL2784 und KL2794 Version: 2.0.0... -
Seite 10: Technische Daten
Abmessungen (B x H x T) ca. 27 mm x 100 mm x 70 mm (Breite angereiht: 24 mm) Montage auf 35 mm Tragschiene nach EN 60715 Vibrations- / Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27 EMV-Festigkeit / Aussendung gemäß EN 61000-6-2 / EN 61000-6-4 Schutzart IP20 Steckbare Verdrahtung bei allen KSxxxx-Klemmen zulässige Einbaulage beliebig Zulassungen CE, cULus, ATEX [} 20] Version: 2.0.0 KL2784 und KL2794... -
Seite 11: Led-Anzeigen
Produktübersicht LED-Anzeigen Abb. 3: LEDs Anzeige Signal LED 1 Ausgang 1 ausgeschaltet Ausgang 1 eingeschaltet Signal LED 2 Ausgang 2 ausgeschaltet Ausgang 2 eingeschaltet Signal LED 3 Ausgang 3 ausgeschaltet Ausgang 3 eingeschaltet Signal LED 4 Ausgang 4 ausgeschaltet Ausgang 5 eingeschaltet KL2784 und KL2794 Version: 2.0.0... -
Seite 12: Montage Und Verdrahtung
Achten Sie bei der Montage der Komponenten darauf, dass der Verriege- Hinweis lungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blind- nieten. Version: 2.0.0 KL2784 und KL2794... -
Seite 13: Abb. 5 Demontage Von Tragschiene
(KL91xx, KL92xx bzw. EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Versorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. KL2784 und KL2794 Version: 2.0.0... -
Seite 14: Abb. 6 Linksseitiger Powerkontakt
PE- Zuleitung am Buskoppler bzw. der Einspeiseklemme ab! Um weitere Einspeisestellen für die Prüfung zu entkoppeln, können Sie diese Einspeiseklemmen entriegeln und mindes- tens 10 mm aus dem Verbund der übrigen Klemmen herausziehen. Verletzungsgefahr durch Stromschlag! Der PE-Powerkontakt darf nicht für andere Potentiale verwendet werden! WARNUNG Version: 2.0.0 KL2784 und KL2794... -
Seite 15: Anschluss
Das Unterteil kann, über das Betätigen der Entriegelungslasche, aus dem Klemmenblock herausgezogen werden. Die auszutauschende Komponente wird hineingeschoben und der Stecker mit der stehenden Verdrahtung wieder aufgesteckt. Dadurch verringert sich die Montagezeit und ein Verwechseln der Anschlussdrähte ist ausgeschlossen. KL2784 und KL2794 Version: 2.0.0... -
Seite 16: Abb. 9 High-Density-Klemmen
Die High-Density-Klemmen (HD-Klemmen) der Serien ELx8xx und KLx8xx unterstützen keine steckbare Verdrahtung. Hinweis Ultraschall-litzenverdichtete Leiter Ultraschall-litzenverdichtete Leiter An die Standard- und High-Density-Klemmen (HD-Klemmen) können auch ultraschall-lit- zenverdichtete (ultraschallverschweißte) Leiter angeschlossen werden. Beachten Sie die Hinweis unten stehenden Tabellen zum Leitungsquerschnitt! Version: 2.0.0 KL2784 und KL2794... -
Seite 17: Verdrahtung
Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. KL2784 und KL2794 Version: 2.0.0... -
Seite 18: Kl2784 - Anschlussbelegung
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög- lich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor WARNUNG Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Abb. 11: KL2784 - Anschlussbelegung Klemmstelle Nr. Anschluss für Output 1 Last 1 0 V... -
Seite 19: Kl2794 - Anschlussbelegung
Klemmstelle Nr. Anschluss für Output 1 Ausgang 1: Potentialfreier Kontakt Output 1 Ausgang 1: Potentialfreier Kontakt Output 3 Ausgang 3: Potentialfreier Kontakt Output 3 Ausgang 3: Potentialfreier Kontakt Output 2 Ausgang 2: Potentialfreier Kontakt Output 2 Ausgang 2: Potentialfreier Kontakt Output 4 Ausgang 4: Potentialfreier Kontakt Output 4 Ausgang 4: Potentialfreier Kontakt KL2784 und KL2794 Version: 2.0.0... -
Seite 20: Atex - Besondere Bedingungen (Standardtemperaturbereich)
Rohrleitungen höher als 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Ein- satz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! •... -
Seite 21: Atex-Dokumentation
Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährde- ten Bereichen (ATEX) Beachten Sie auch die weiterführende Dokumentation Hinweis Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen (ATEX) die Ihnen auf der Beckhoff-Homepage http://www.beckhoff.de im Bereich Download zur Verfügung steht! KL2784 und KL2794 Version: 2.0.0... -
Seite 22: Anhang
Anhang Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 23 Linksseitiger Powerkontakt ......................Abb. 7 Standardverdrahtung ........................Abb. 8 Steckbare Verdrahtung........................ Abb. 9 High-Density-Klemmen........................ Abb. 10 Anschluss einer Leitung an eine Klemmstelle ................Abb. 11 KL2784 - Anschlussbelegung ...................... Abb. 12 KL2794 - Anschlussbelegung ...................... KL2784 und KL2794 Version: 2.0.0...
