Betriebsanleitung RC600 DE
1 Kolbenmutter
2 Dampfrohr
3 Spannmutter des Dampf-
rohrs
4 Arretierung für den
Rotationsantrieb
Original-Betriebsanleitung, deutsch, BA_RC600_DE_304809_20170608.docx
2. Spannmutter des Dampfrohrs (3) lösen, bis sich
das Dampfrohr (2) hinausziehen lässt.
Halten Sie dabei die Arretierung für den Rotationsantrieb (4)
gedrückt.
3. Dampfrohr (2) hinausziehen.
4. Neues Dampfrohr (2) bis zum Rastpunkt ein-
schieben.
Der Rastpunkt ist ggf. einfacher zu finden, wenn Sie die Spann-
mutter nach dem Einschieben des Dampfrohres leicht anziehen.
Der Rastpunkt ist ggf. einfacher zu finden, wenn der Kondensator
abgenommen ist (siehe Kap. 6.1).
5. Spannmutter des Dampfrohrs (3) leicht festziehen.
Halten Sie dabei die Arretierung für den Rotationsantrieb (4)
gedrückt.
6. Kolbenmutter(1) aufschrauben.
Halten Sie dabei die Spannmutter des Dampfrohres (3) mit der
anderen Hand fest.
4

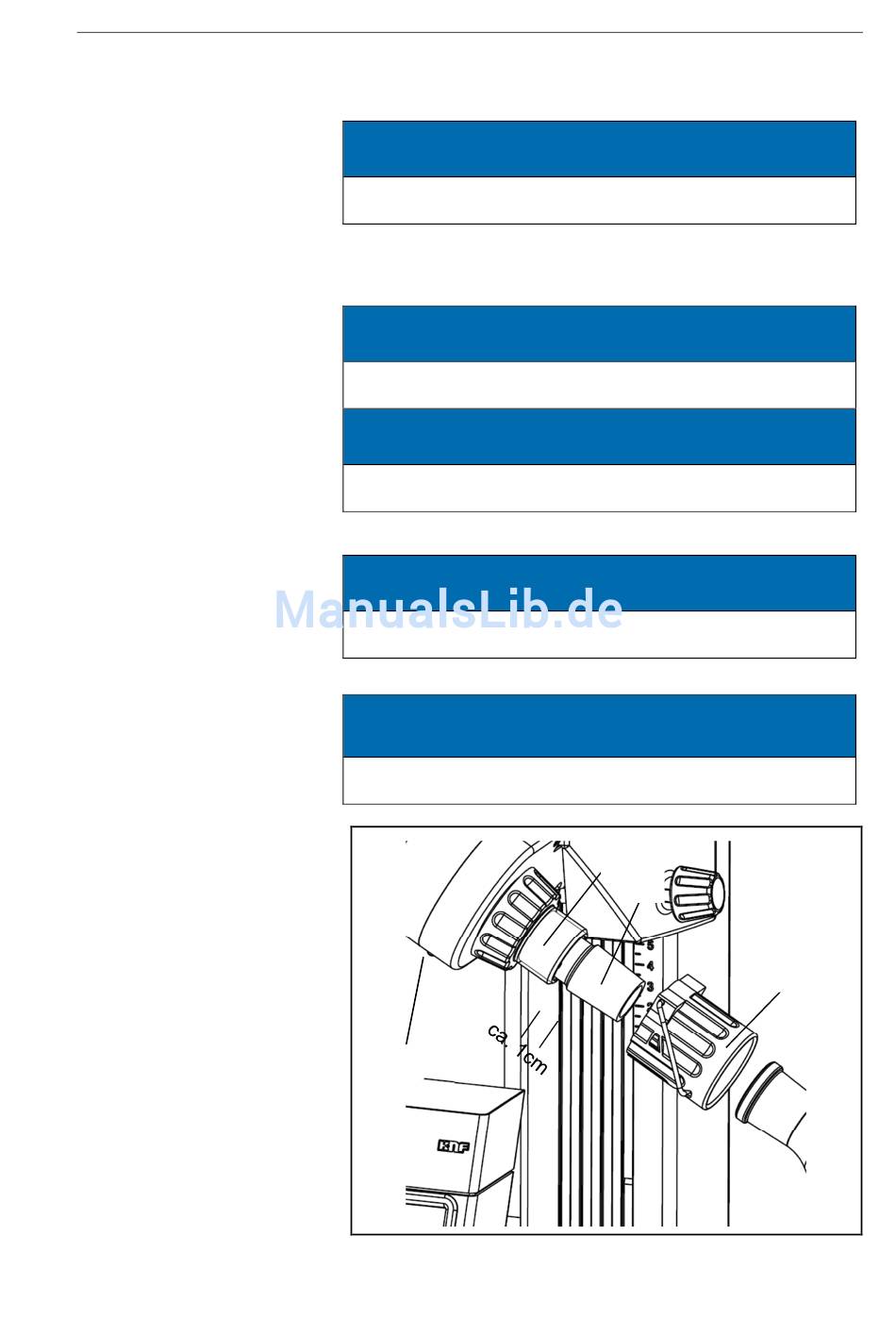

Abb. 12: Dampfrohr wechseln
