Rotationsverdampfer bedienen
Anzeigen
1
Zustandsanzeige Heizbad
2 Sollwert Heizbad
3
Anwahl Symbol Heizbad
4
Istwert Heizbad
5 Temperatureinheit
6 Symbol digitaler Anschlag
7 Eingestellter digitaler
Anschlag
8 Anwahl Symbol / Zu-
standsanzeige Drehzahl
9 Anwahl Symbol Lift
10 Liftposition
11 Drehzahleinheit
12 Drehzahl
13 Öl-Modus (ab SW Version
V00.06.00)
Menüs, Felder und Tasten
1 Taste Lift herauffahren
2 Taste Rotation An/Aus
3 Taste Heizbadanwahl
4 Taste Lift herunterfahren
5 Taste Kolbenwechselfunk-
tion
6
Taste Heizbad An/Aus, Öl-
Modus anwählen (ab SW
Version V00.06.00)
34
13

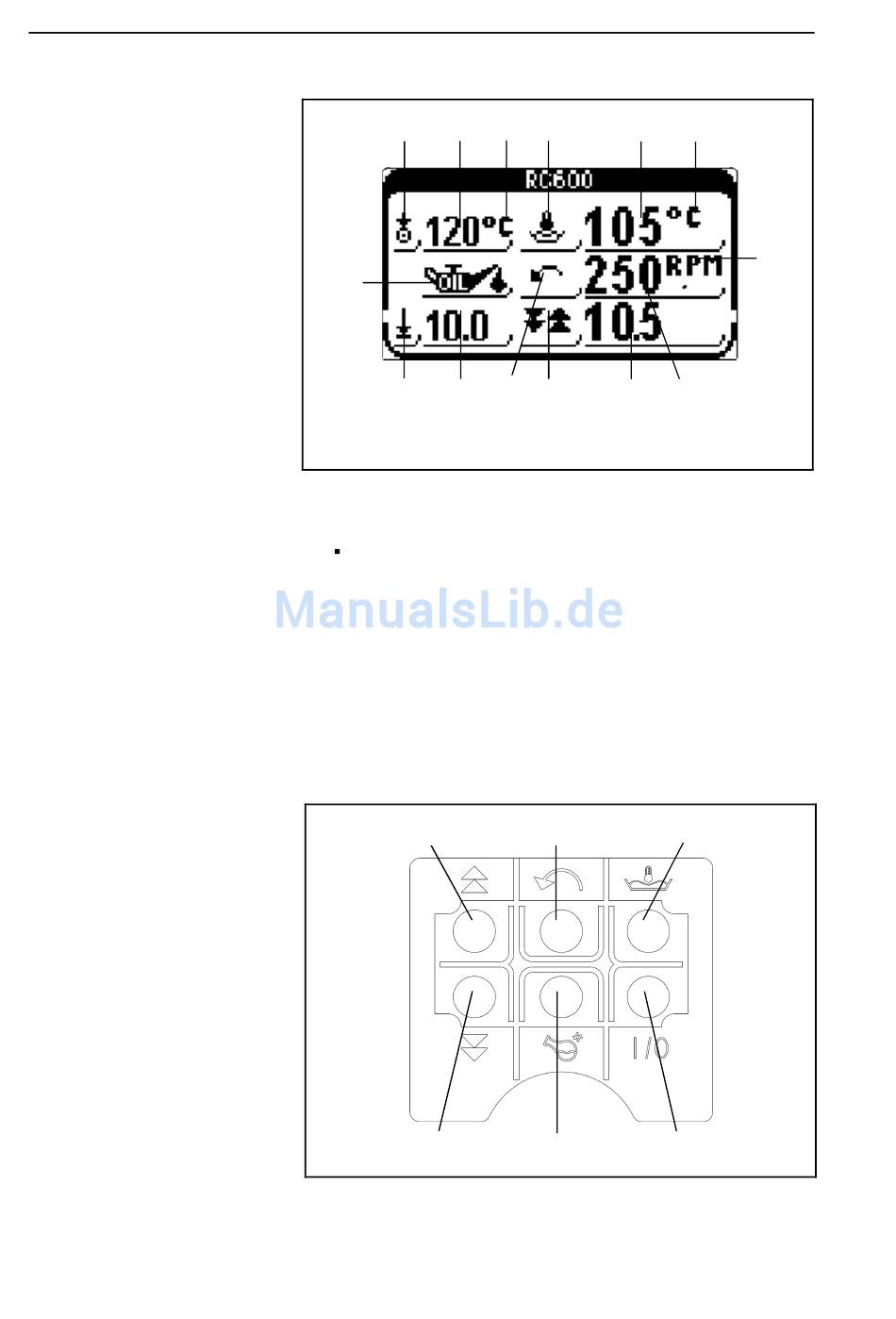

Abb. 10: Anzeigen am Display
Die Folientastatur hat folgende Funktionen:
Bedientasten (Abb. 11) mit den Funktionen:
Heizbad an- und ausschalten (6)
Heizbad Anwahl (3)
Rotation ein- und ausschalten (2)
Lift Anwahl durch kurzes betätigen der Tasten (1/4)
Lift hochfahren (1)
Lift herunterfahren (4)
Kolbenwechselfunktion (5)
Abb. 11: Tasten an der Folientastatur
