Betriebsanleitung RC600 DE
Verdampferkolben-Neigung
Verdampferkolben-
Eintauchtiefe einstellen
Nachfüllventil (Zubehör)
montieren und einsetzen
1 PTFE-Schlauch
2 Nachfüllventil
3 Abtropfscheibe
Original-Betriebsanleitung, deutsch, BA_RC600_DE_304809_20170608.docx
Den gewünschten Neigungswinkel des Verdampferkolbens über
die Drehknöpfe (12 und 18) einstellen.
einstellen
Verletzungsgefahr durch Glassplitter, chemische Reaktionen
(Lösungsmittel mit Heizmedium), Lösungsmittel und heiße
Flüssigkeiten
Verdampferkolben und Kolbenmutter können beim Absenken mit
Wand oder Boden des Heizbads kollidieren und beschädigt wer-
den (Glasbruch).
Das Absenken des Verdampferkolbens überwachen.
(Ggf. Heizbadposition, Neigung und Eintauchtiefe an die
Größe des Verdampferkolbens anpassen).
Die Eintauchtiefe des Verdampferkolbens mit dem Terminal ein-
stellen (siehe Kapitel 8, Rotationsverdampfer bedienen).
Bei Stromausfall fährt der Verdampferkolben aus Sicherheits-
gründen automatisch aus dem Heizbad in den oberen Endpunkt.
Ggf. Nachfüllventil (siehe Kap. 11, Ersatzteile und Zubehör) mon-
tieren (siehe Abb. 6):

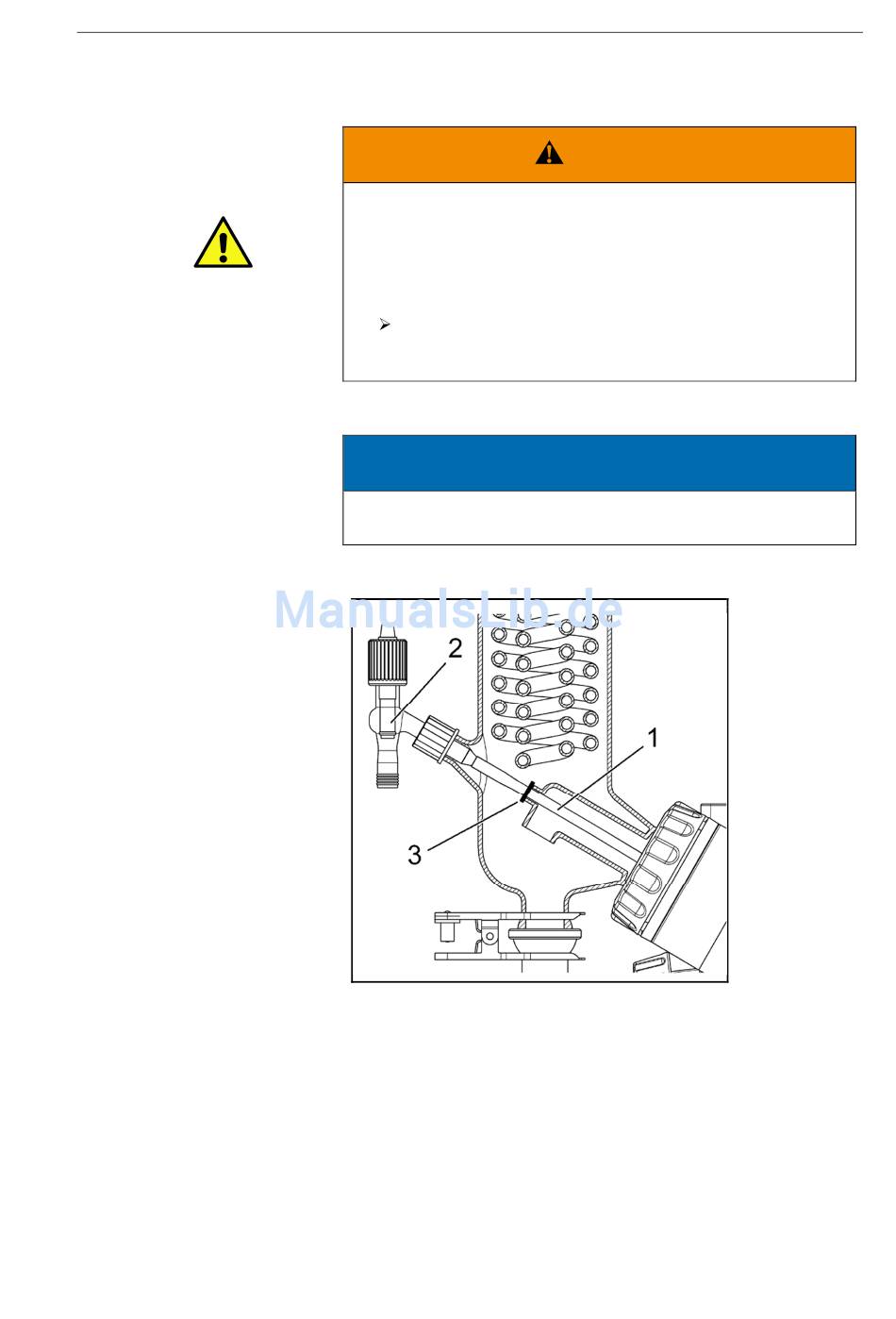

Abb. 6: Position Abtropfscheibe
1. PTFE-Schlauch (1) auf entsprechende Glasolive des Nachfüll-
ventils (2) schieben.
2. Abtropfscheibe (3) auf PTFE-Schlauch (1) schieben.
3. PTFE-Schlauch (1) durch den Kühlkondensator bis in den
Verdampferkolben einschieben.
Die Abtropfscheibe (3) kommt idealerweise auf dem Einleitrohr
zu liegen (siehe Abb. 6).
Nachfüllventil (2) positionieren und Überwurfmutter fest anziehen.
Das Nachfüllventil ist jetzt montiert.
Aufstellen und Anschließen
WARNUNG
HINWEIS
25
