1 Drehknopf für:
Sollwert-Eingaben:
Heiztemperatur
o
Rotation
o
Feineinstellung
o
Eintauchtiefe
2 Taste Lift herunterfahren
3 Taste Lift herauffahren
4
Taste Rotation An/Aus
5 Display
6 Taste Heizbadauswahl
7 Taste Kolbenwechselfunk-
tion
8 Taste Heizbad An/Aus
Original-Betriebsanleitung, deutsch, BA_RC600_DE_304809_20170608.docx

8 Rotationsverdampfer bedienen

8.1 Terminal

8.1.1 Allgemeine Funktionen und Anzeigen
4
3
2
1

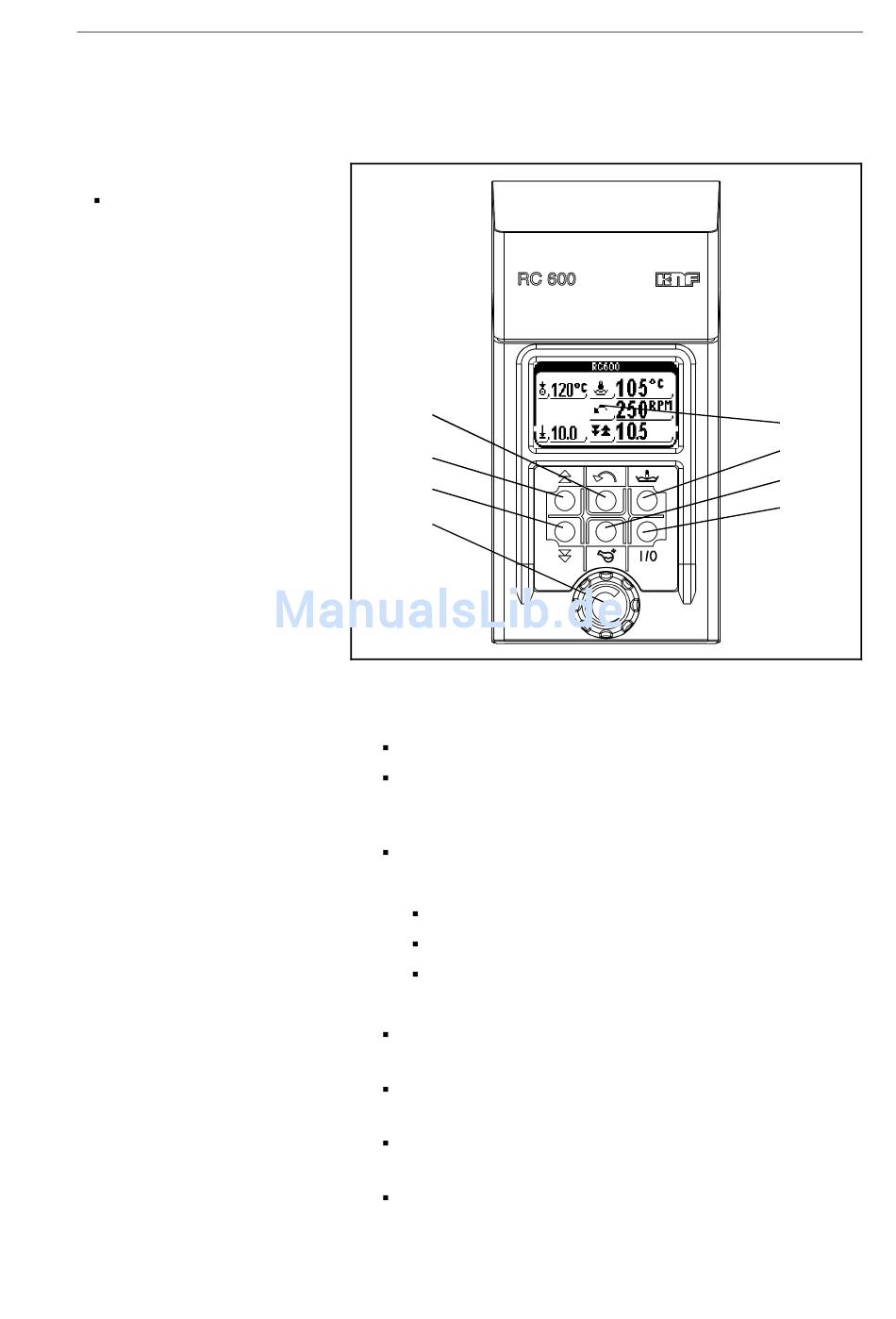

Abb. 9: Terminal
Der Rotationsverdampfer wird über das Terminal bedient mit Hilfe
des Drehknopfes (Abb. 9/ 1) und
der Folientasten (Abb. 9/ 2+3+4+6+7+8).
Der Drehknopf hat folgende Funktionen:
Drehen:
Sollwert-Eingaben:
-
Drehzahl Verdampferkolben
Feineinstellung Eintauchtiefe
Heizbadtemperatur
Inhalte des Displays:
Anzeige der Soll- und Ist- wert Temperatur(Abb. 10/ 2+4,
Seite 34);
Anzeige der Höhe des digitalen Anschlags und des Ver-
dampferkolbens (Abb. 10/ 10 + 7)
Anzeige der Drehzahl des Verdampferkolbens (Abb. 10/
12)
Anzeige des Ölmodus (Abb. 10/ 13)
Rotationsverdampfer bedienen
5
6
7
8
