1 Drehknopf für:
Sollwert-Eingaben:
Heiztemperatur
o
Rotation
o
Feineinstellung
o
Eintauchtiefe
2 Taste Lift herunterfahren
3 Taste Lift herauffahren
4 Taste Rotation An/Aus
5 Display
6 Taste Heizbadauswahl
7
Taste Kolbenwechselfunk-
tion
8 Taste Ein/Aus Heizbad
Original-Betriebsanleitung, deutsch, BA_RC600_DE_304809_20170608.docx
ben verwenden zu können, kann das Heizbad auf Füh-
rungsschienen herausgezogen werden (siehe Abschnitt
Verdampferkolben).
Die speziell geformte Ausgussmulde erleichtert das Aus-
gießen des Heizbads.

5.3 Terminal

Aufbau
4
3
2
1

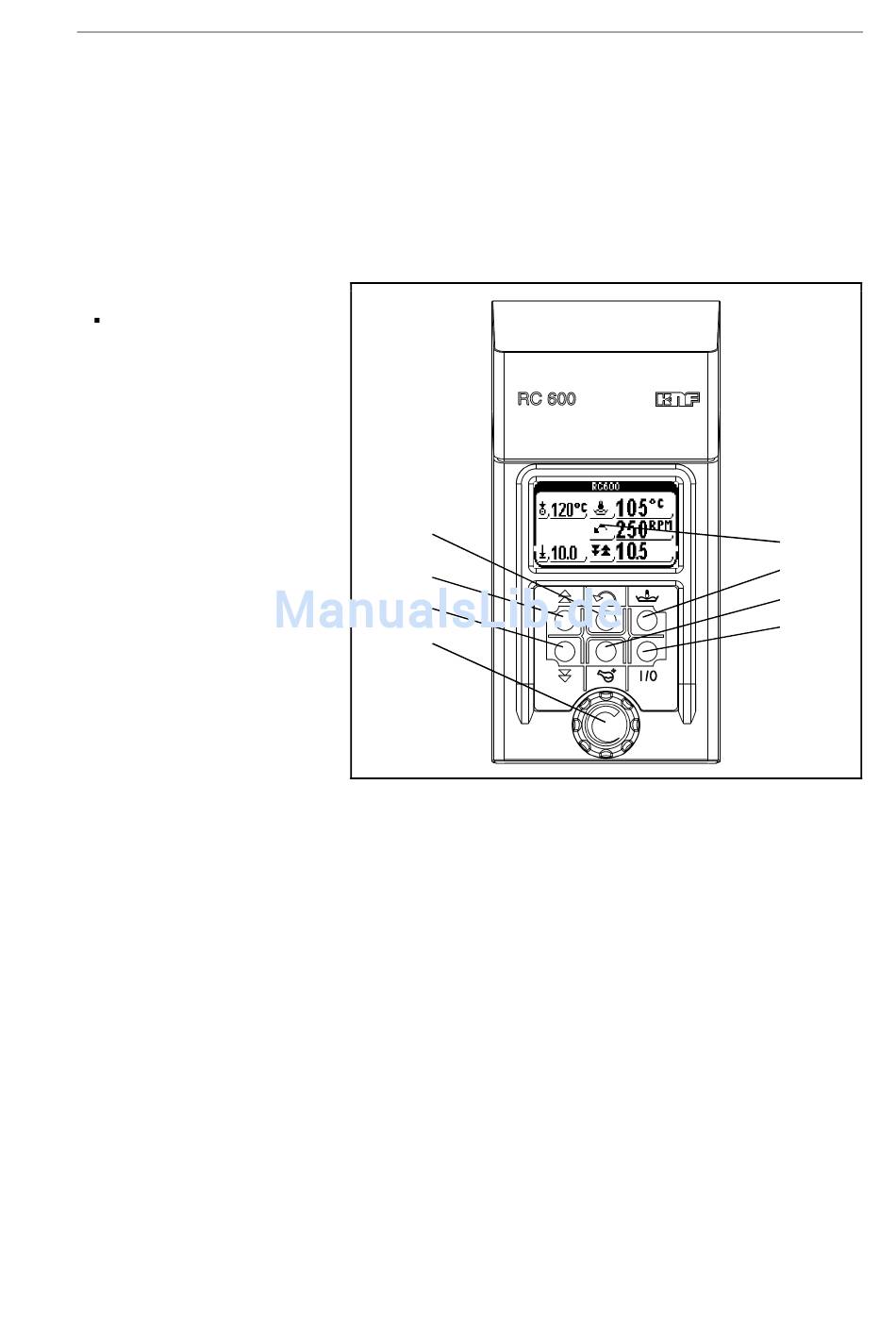

Abb. 2:Terminal RC 600
Funktion
Über das Terminal werden die Prozessparameter eingestellt, mit
denen der Rotationsverdampfer RC 600 arbeitet.
Einstellungen lassen sich am Terminal über die Folientasten (Abb.
2/2+3+4+6+7+8) und über den Drehknopf (1) vornehmen.
Auf dem Display (5) werden die Drehzahl, die Heizbad Soll- und
Ist- Temperatur, die Liftposition und der Wert des digitalen Endan-
schlags angezeigt.

5.4 USB Anschluss

Der USB Anschluss (Abb. 1/19) dient nur für technischen Service
und Software Update. Die aktuelle Software Version wird kurz
nachdem der RC600 eingeschaltet wird auf dem Display gezeigt.
Fragen Sie ihrem KNF Vertreter für die neueste Software Version.
Aufbau und Funktionen
5
6
7
8
17
