Ingersoll-Rand AF064 series Bedienerhandbuch Seite 10

FR
Artículo Descripción
111 Joint torique
(1/8" X 6" o.d.)
113 Joint torique
(1/16" X 13/16" o.d.)
*115 Tige
116 Joint torique
(3/16" X 6" o.d.)
*117 Pistón
*118 Joint torique
(1/16" X 11/16" o.d.)
*119 Axe
*120 Ensemble tige de déclenchement
122 Plaque de tête
123 Joint torique
(3/32" X 1/2" o.d.)
124 Joint torique
(1/16" X 2" o.d.)
125 Capuchon
126 Manchon
127 Cosse de terre
128 Joint torique
(1/16" X 1 11/16" o.d.)
129 Joint d'arrêt
(1.180" o.d.)
130 Rondelle
131 Axe
132 Goupille
133 Coupelle en U
(3/16" X 1 1/2" o.d.)
134 Tiroir
135 Bague de l'évent
136 Coupelle en U
(5/32" X 1 3/8" o.d.)
137 Tuyau
138 Vis à tête creuse
(5/16"-18 X 1")
140 Distributeur de tête
141 Joint principal
142 Plaque de vanne
143 Vanne D
144 Boîtier de vanne
145 Distributeur de tête
(5/16"-18 X 4 1/2")
146 Insert du pilote
147 Plaque de soupape pilote
148 Joint du pilote
149 Bouchon de l'évent
150 Couvercle du pilote
155 Silencieux
201 Kit Silencieux
(en option, voir illustration 5)
Régulateur/Fermeture
(en option,
202
voir illustration 5)
Paquet Lubriplate FML-2
COUPLES DE SERRAGE REQUIS
REMARQUE : NE PAS TROP SERRER LES FIXATIONS.
Serrer (109 et 121) entre 13,6 et 20,3 Nm (10 et 15 ft-lb)
Serrer (138 et 145) entre 5,6 et 6,8 Nm (50 et 60 in-lb)
LUBRIFICATION/JOINTS D'ÉTANCHEITÉ
REMARQUE : Lubrifi er avec de la graisse (ARO réf. 94276).
10
LISTA DE PIEZAS / AF064X-XX & AF066X-XX
(Cant.) N.º de ref. [Mtl]
(2) Y325-256 [B]
(4) Y325-17 [B]
(1) [SS]
(1) Y325-433 [B]
(1) [A]
(1) [B]
(1) [C]
(1) [A]
(1) 96860 [A]
(1) Y325-109 [B]
(1) Y325-32 [B]
(1) 96897 [D]
(1) 96901 [Br]
(1) 96878 [Bz]
(1) 96917 [B]
(1) Y147-7 [C]
(1) 96894 [C]
(1) 96895 [C]
(1) 96868 [C]
(1) 96908 [B]
(1) 96875 [A]
(1) 96896 [D]
(1) 96907 [B]
(1) 96870 [C]
(8) Y99-52 [C]
(1) 96855 [A]
(1) 96900 [B]
(1) 96884 [CK]
(1) 96889 [CK]
(1) 96864 [A]
(2) Y99-516 [C]
(1) 96882 [CK]
(1) 96883 [CK]
(1) 96899 [B]
(1) 96906 [D]
(1) 96865 [A]
(1) 96916 [C]
(1) 67445-2 [C]
(1) 67442
(2) 94276
(1/4 oz.)
138
149
150
146
147
148
136
134
133
130
126
121
125
122
111
116
117
118
112
102
111
110
101
109

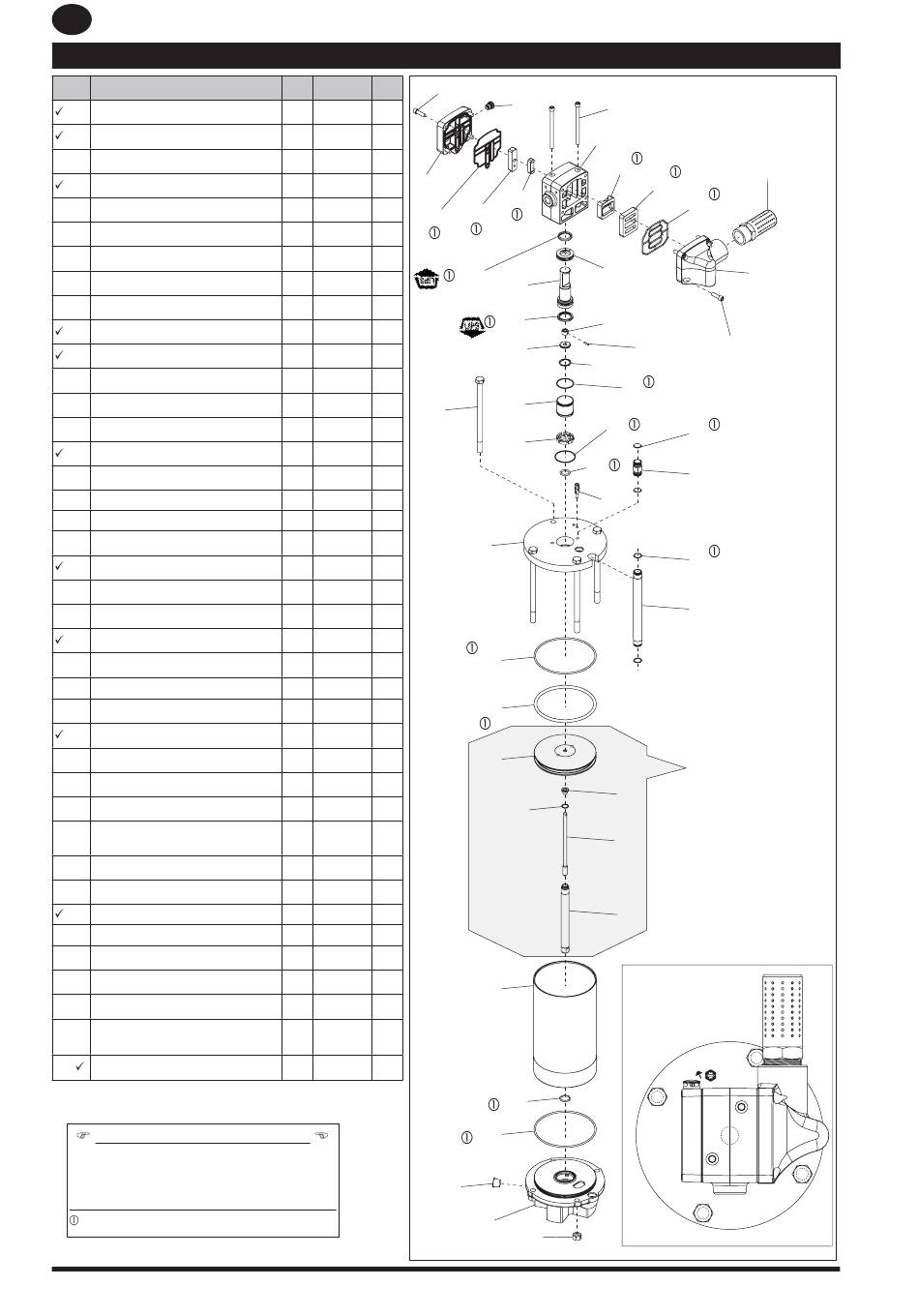

Figure
2
145
144
143
155
142
141
140
135
132
138
131
129
128
124
113
123
137
127
113
114
*203
Pas En État De Service
119
À L'utilisateur
120
115
SÉQUENCE DE
COUPLE
3
2
4
AF064X-XX & AF066X-XX (fr)
1
