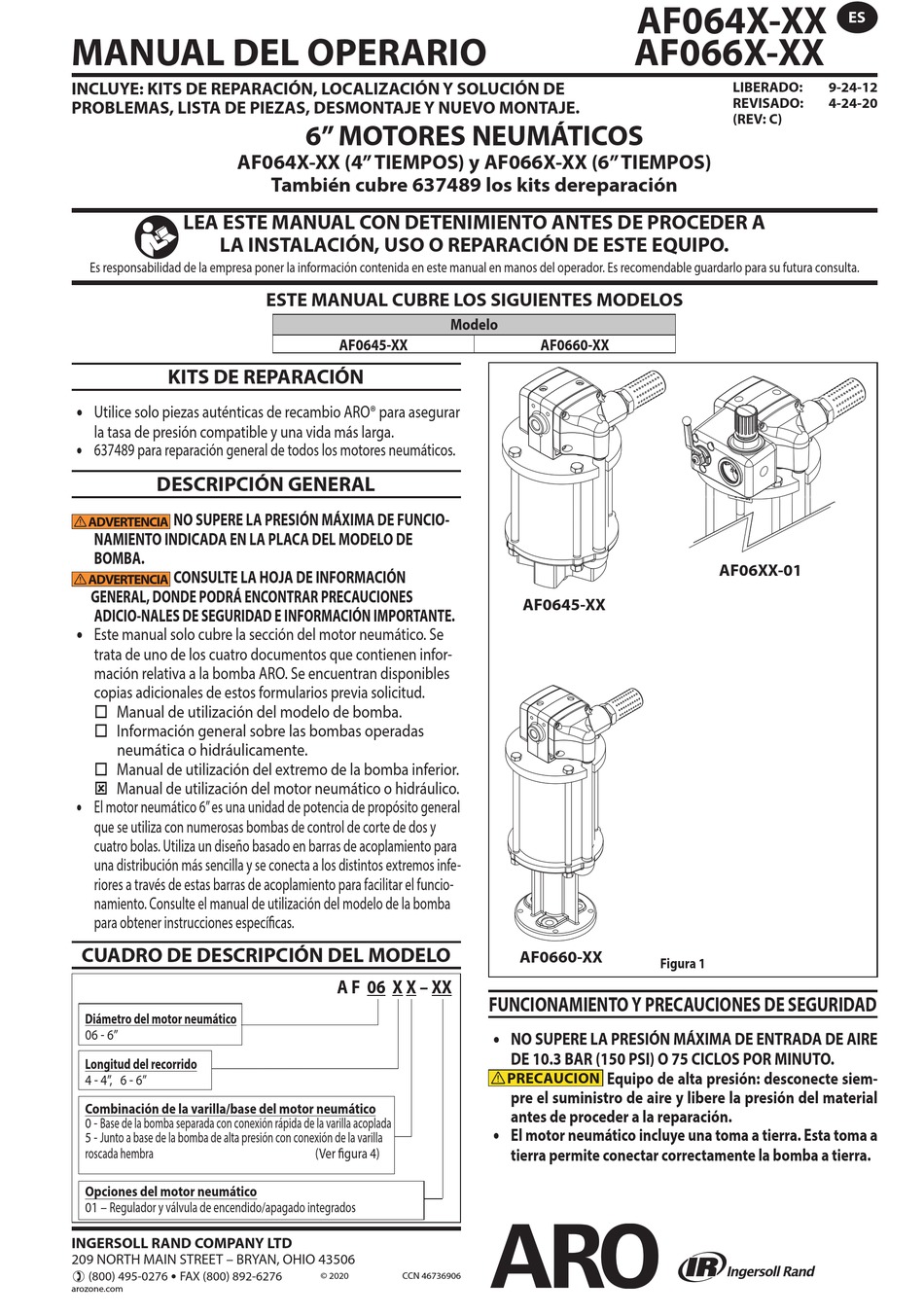

Ingersoll-Rand AF064 Serie Bedienerhandbuch

MANUAL DEL OPERARIO
INCLUYE: KITS DE REPARACIÓN, LOCALIZACIÓN Y SOLUCIÓN DE
PROBLEMAS, LISTA DE PIEZAS, DESMONTAJE Y NUEVO MONTAJE.
AF064X-XX (4" TIEMPOS) y AF066X-XX (6" TIEMPOS)
LEA ESTE MANUAL CON DETENIMIENTO ANTES DE PROCEDER A
LA INSTALACIÓN, USO O REPARACIÓN DE ESTE EQUIPO.
Es responsabilidad de la empresa poner la información contenida en este manual en manos del operador. Es recomendable guardarlo para su futura consulta.
KITS DE REPARACIÓN
Utilice solo piezas auténticas de recambio ARO® para asegurar
y
la tasa de presión compatible y una vida más larga.
637489 para reparación general de todos los motores neumáticos.
y
DESCRIPCIÓN GENERAL
NO SUPERE LA PRESIÓN MÁXIMA DE FUNCIO-
ADVERTENCIA
NAMIENTO INDICADA EN LA PLACA DEL MODELO DE
BOMBA.
CONSULTE LA HOJA DE INFORMACIÓN
ADVERTENCIA
GENERAL, DONDE PODRÁ ENCONTRAR PRECAUCIONES
ADICIO-NALES DE SEGURIDAD E INFORMACIÓN IMPORTANTE.
Este manual solo cubre la sección del motor neumático. Se
y
trata de uno de los cuatro documentos que contienen infor-
mación relativa a la bomba ARO. Se encuentran disponibles
copias adicionales de estos formularios previa solicitud.
 Manual de utilización del modelo de bomba.
 Información general sobre las bombas operadas
neumática o hidráulicamente.
 Manual de utilización del extremo de la bomba inferior.
 Manual de utilización del motor neumático o hidráulico.
El motor neumático 6" es una unidad de potencia de propósito general
y
que se utiliza con numerosas bombas de control de corte de dos y
cuatro bolas. Utiliza un diseño basado en barras de acoplamiento para
una distribución más sencilla y se conecta a los distintos extremos infe-
riores a través de estas barras de acoplamiento para facilitar el funcio-
namiento. Consulte el manual de utilización del modelo de la bomba
para obtener instrucciones específicas.
CUADRO DE DESCRIPCIÓN DEL MODELO
Diámetro del motor neumático
06 - 6"
Longitud del recorrido
4 - 4", 6 - 6"
Combinación de la varilla/base del motor neumático
0 - Base de la bomba separada con conexión rápida de la varilla acoplada
5 - Junto a base de la bomba de alta presión con conexión de la varilla
roscada hembra
Opciones del motor neumático
01 – Regulador y válvula de encendido/apagado integrados
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506

(800) 495-0276  FAX (800) 892-6276
arozone.com
6" MOTORES NEUMÁTICOS
También cubre 637489 los kits dereparación
ESTE MANUAL CUBRE LOS SIGUIENTES MODELOS
AF0645-XX
A F 06 X X – XX
(Ver figura 4)
© 2020 CCN 46736906
Modelo
AF0660-XX
AF0645-XX
AF0660-XX
FUNCIONAMIENTO Y PRECAUCIONES DE SEGURIDAD
NO SUPERE LA PRESIÓN MÁXIMA DE ENTRADA DE AIRE
y
DE 10.3 BAR (150 PSI) O 75 CICLOS POR MINUTO.
Equipo de alta presión: desconecte siem-
PRECAUCION
pre el suministro de aire y libere la presión del material
antes de proceder a la reparación.
El motor neumático incluye una toma a tierra. Esta toma a
y
tierra permite conectar correctamente la bomba a tierra.
AF064X-XX
AF066X-XX
LIBERADO:
REVISADO:
(REV: C)
AF06XX-01
Figura 1
ES
9-24-12
4-24-20
