Kanalübergreifende Funktionsbeschreibung | Wärmebedarf und größte
Stellgröße für Ventilausgänge
Ein durch Kurzschluss / Überlast betroffener Ventilausgang (Ventil vollständig
geschlossen bei stromlos geschlossen oder vollständig geöffnet bei stromlos
geöffnet) beeinflusst die Wärmebedarfssteuerung nicht.

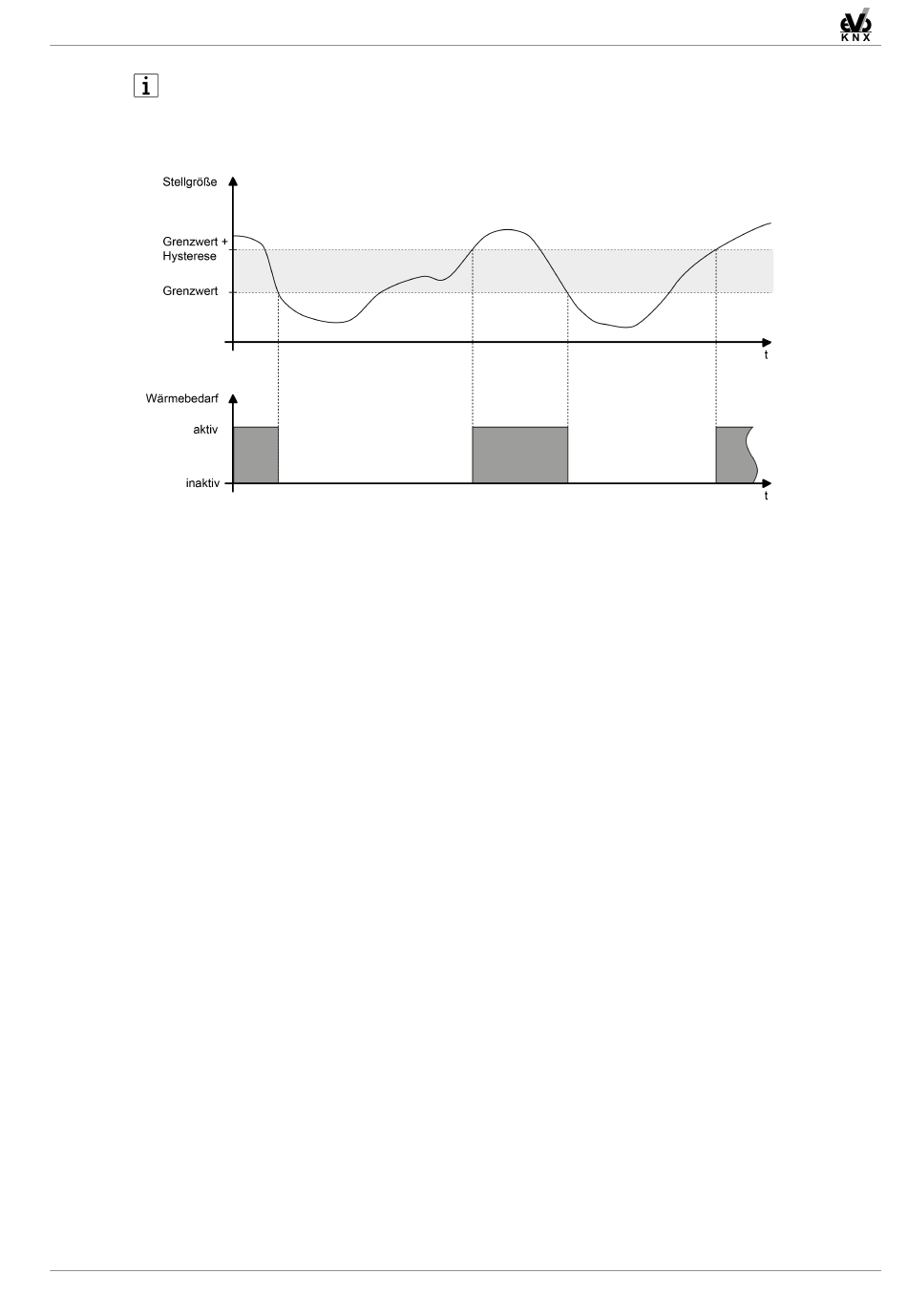

Bild 7: Wärmebedarfsinformation mit beispielhaftem Stellgrößenverlauf
Optional kann der Aktor ein externes Telegramm zur Wärmebedarfsinformation (z. B.
von einem anderen Heizungsaktor) auswerten. Hierdurch können mehrere Aktoren
mit Wärmebedarfsmeldung kaskadiert werden. Der lokale Heizungsaktor verknüpft
den 1 Bit Telegrammwert des Objekts "Externer Wärmebedarf" mit dem internen Zu-
stand des eigenen Wärmebedarfs logisch als ODER und gibt das Ergebnis dieser
Verknüpfung über das Objekt "Wärmebedarf" aus. Die Telegrammpolarität des exter-
nen Objekts ist vorgegeben: "0" = Wärmebedarf INAKTIV, "1" = Wärmebedarf
AKTIV.
Der Aktor gibt das Telegramm eines aktiven Wärmebedarfs nach Feststellung erst
dann aus, wenn die durch den Parameter "Verzögerung Wärmebedarf AKTIV" defi-
nierte Verzögerungszeit abgelaufen ist. Es wird keine Wärmebedarfsanforderung
ausgesendet, wenn der Aktor innerhalb der festgelegten Zeit keinen Wärmebedarf
mehr feststellt.
Der Aktor nimmt eine Wärmebedarfsinformation nach Feststellung erst dann zurück,
wenn die durch den Parameter "Verzögerung Wärmebedarf INAKTIV" definierte Ver-
zögerungszeit abgelaufen ist. Die Wärmebedarfsinformation wird nicht zurückgenom-
men, wenn der Aktor innerhalb der festgelegten Zeit einen neuen Wärmebedarf fest-
stellt.
Funktion Wärmebedarf freigeben und konfigurieren
Die Funktion Wärmebedarf muss auf der Parameterseite "Ventile / Pumpe" zunächst
freigegeben werden, damit sie im Betrieb des Aktors verwendet werden kann.
￭
Den Parameter "Funktion 'Wärmebedarf' aktivieren ?" auf "ja" einstellen. Den
Parameter "Polarität Objekt 'Wärmebedarf'" auf die erforderliche Telegramm-
polarität konfigurieren. Zudem den Grenzwert und Hysterese definieren.
Heizungsaktor 6fach mit Regler | Art.-Nr. 1504-0021 | TD 63393821
Seite 47 von 231
