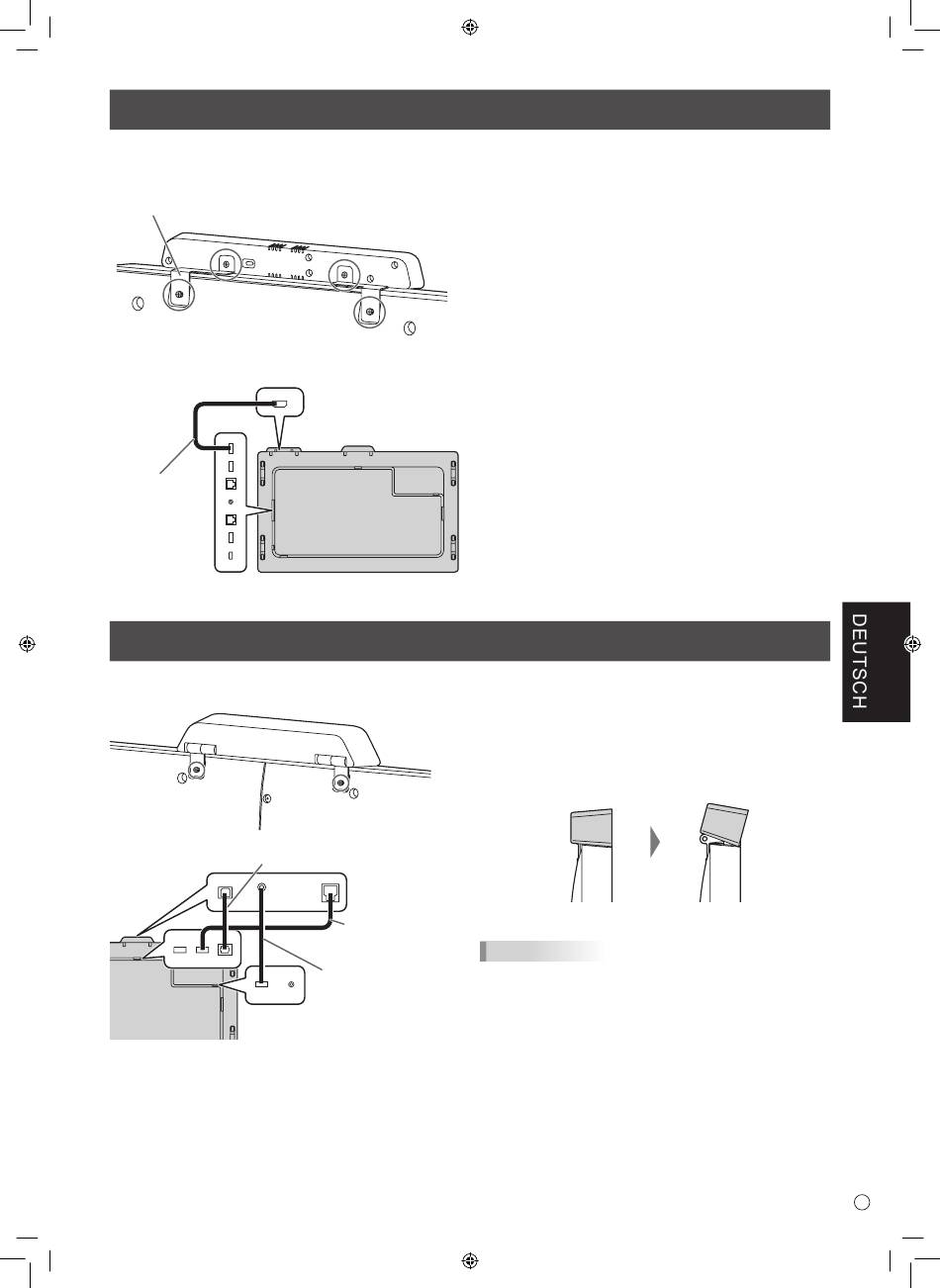

Befestigung des IoT-Sensor Hub

Ein IoT-Sensor Hub kann an folgender Position befestigt werden.
Befestigungswinkel für
den IoT-Sensor Hub
1
2
*
Mikro-USB-Kabel
Eine Kamera kann an folgender Position befestigt werden.
S/PDIF-Kabel (im Lieferumfang enthalten)
1. Befestigen Sie die mitgelieferten Befestigungswinkel
2. Montieren Sie die Befestigungswinkel für den

Befestigung einer Kamera

1. Befestigen Sie die mitgelieferte Kamera mit den
Die Kamera kann nach unten geneigt werden.
USB-Kabel A zu B
(im Lieferumfang
enthalten)
Kabel mit 3,5 mm
Minibuchse an USB
A (im Lieferumfang
enthalten)
für den IoT-Sensor Hub (L/R) mit den mitgelieferten IoT-
Sensor-Hub-Schrauben (M3) (x2) am IoT-Sensor Hub.
IoT-Sensor Hub (L/R) mit den mitgelieferten
Rändelschrauben (M3) (x2) an diesem Monitor.
* Die Befestigungswinkel für den IoT-Sensor Hub passen in
die Aussparung dieses Monitors.
mitgelieferten Rändelschrauben (M3) (x2).
TIPPS
• Mit der Kabelklammer (im Lieferumfang enthalten)
kann das Kabel mit 3,5 mm Minibuchse an USB A (im
Lieferumfang enthalten) festgeklemmt werden.
• Bringen Sie die mitgelieferte Kabelklammer an einer
flachen Oberfläche an. Befestigen Sie sie nicht über
Lüftungsschlitzen.
• Befreien Sie die Oberfläche vor dem Anbringen von Staub
und Schmutz.
