Inhaltszusammenfassung für Sharp PN-CD701

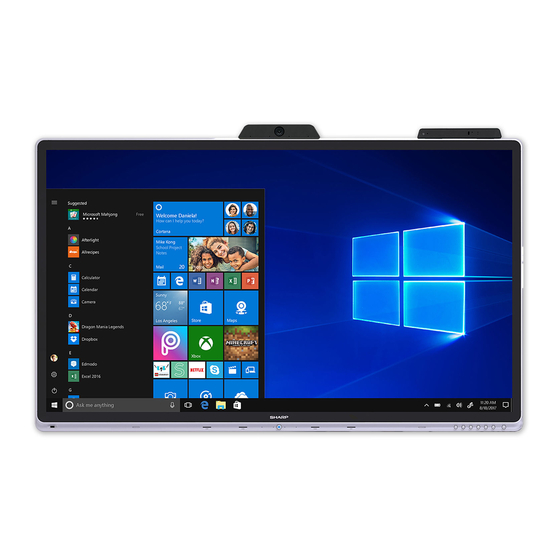

- Seite 1 PN-CD701 LCD FARBMONITOR BEDIENUNGSANLEITUNG...
- Seite 2 Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen.
- Seite 3 WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß...
- Seite 4 VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...
- Seite 5 SICHERHEITSVORKEHRUNGEN (Fortsetzung) 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen. 16.
- Seite 6 Elektroschlag zu vermeiden. abzureiben oder zu berühren. - Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das - Wir bitten um Ihr Verständnis, dass SHARP über die Gerät längere Zeit über nicht verwenden. gesetzlich anerkannte Leistungshaftung hinaus keine - Führen Sie keine Reparaturversuche an einem beschädigten...
- Seite 7 Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten. • Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen. • Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.
- Seite 8 Einlegen der Batterien ..........15 Fehlerbehebung .............30 Technische Daten ............31 Reichweite der Fernbedienung ........15 Ein- und ausschalten .............16 Recht auf Geistiges Eigentum und sonstige Einschalten des Netzstroms ........16 rechtlichen Grundlagen ..........35 Einschalten ..............16 Wichtige Hinweise zur Befestigung Ausschalten ..............16 (Für SHARP-Händler und Servicetechniker) ....36...
- Seite 9 * Die Fernbedienung wird mit dem PN-ZR02 mitgeliefert (optional). (Das Gehäuse für Fernbedienungssensor wird nicht verwendet.) * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit dem Restmüll entsorgt werden.
- Seite 10 Teilebezeichnungen nVorderansicht 9 10 11 12 13 3 4 5 6 7 1. USB Buchse für externe Quelle (kompatibel mit USB 8. Taste INPUT (Eingang) (Siehe Seite 21.) 3.0) (Siehe Seite 13.) 9. Taste MENU (Menü) (Siehe Seite 21.) 2. Pen-Ablage (Siehe Seite 17.) 10.
- Seite 11 Teilebezeichnungen 24. HDMI-Eingangsanschluss (Siehe Seite 12.) 25. Belüftungsöffnungen 26. Netzkabelbuchse (Siehe Seite 15.) 27. Hauptnetzschalter (Siehe Seite 16.) 28. USB-Typ-C-Ausgangsanschluss (Siehe Seite 13.) 29. USB Buchse für Speichererweiterung (kompatibel mit USB 3.0) (Siehe Seite 13.) 30. LAN-Anschluss 2 (Siehe Seite 13.) 31.
- Seite 12 Anschließen von Zusatzgeräten nRückansicht nVorderansicht 1. USB-Typ-C-Eingangsanschluss 1 Vorsicht 2. USB-Typ-C-Eingangsanschluss 2 • Schalten Sie unbedingt den Hauptnetzschalter aus und • Verwenden Sie das USB-Kabel Typ C (im Lieferumfang ziehen Sie den Netzstecker, bevor Sie Kabel anschließen enthalten). oder abziehen. Lesen Sie auch das Handbuch des •...
- Seite 13 Anschließen von Zusatzgeräten 8. LAN-Anschluss 2 • Sie können eine Internetverbindung herstellen, indem Sie diesen Anschluss über ein handelsübliches LAN-Kabel mit einem Netzwerk verbinden. 9. LAN-Anschluss 1 • Wenn Sie diesen Anschluss mit einem Netzwerk verbinden, können Sie per USB ein externes Gerät am Netzwerk anschließen.
- Seite 14 Befestigung des IoT-Sensor Hub Ein IoT-Sensor Hub kann an folgender Position befestigt werden. Befestigungswinkel für 1. Befestigen Sie die mitgelieferten Befestigungswinkel den IoT-Sensor Hub für den IoT-Sensor Hub (L/R) mit den mitgelieferten IoT- Sensor-Hub-Schrauben (M3) (x2) am IoT-Sensor Hub. 2. Montieren Sie die Befestigungswinkel für den IoT-Sensor Hub (L/R) mit den mitgelieferten Rändelschrauben (M3) (x2) an diesem Monitor.
- Seite 15 Anschließen des Netzkabels Vorsicht • Verwenden Sie nur das mit dem Monitor gelieferte Hauptnetzschalter Netzkabel. 1. Schalten Sie den Hauptnetzschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzkabelbuchse. 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) Netzkabelbuchse in die Steckdose.
- Seite 16 Ein- und ausschalten nBetrieb nach dem ersten Einschalten Vorsicht Wenn der Monitor zum ersten Mal nach dem Versand ab Werk • Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein. eingeschaltet wird, wird der Einstellungsbildschirm angezeigt. •...
- Seite 17 Touch-Pen Radiergummi TIPPS • Eine nicht ordnungsgemäße Handhabung könnte dazu führen, dass sich Ihr Finger zu nah an der Pen-Spitze befindet. • Halten Sie den Touch-Pen mit der bloßen Hand. Wenn Sie einen Handschuh tragen, reagiert der Bildschirm nicht. • Wenn mehrere Touch-Pens verwendet werden, können Berührungspositionen und Touch-Pen-Informationen (Farbe, Dicke usw.) vertauscht werden und die Verbindungen können abbrechen.
- Seite 18 Berührungsfunktion Berührungsfunktion Doppeltippen Gleiche Funktion wie ein Doppelklick mit einer Maustaste. Berühren Sie das Element zweimal rasch hintereinander mit Die Berührungsfunktionen, die sich mit diesem Monitor durchführen lassen, schwanken je nach Betriebssystem dem Finger/Touch-Pen. und Anwendung. Auch die Auswirkungen der Berührung schwanken.
- Seite 19 Berührungsfunktion Drag & Drop ausführen nFingerfunktionen Gleiche Funktion wie Drag & Drop ausführen mit einer Maus. Zoom Berühren Sie den Bildschirm mit dem Finger/Touch-Pen und Bei Bildschirmen verwenden, die zur Vergrößerung/ bewegen Sie ihn, ohne ihn dabei anzuheben. Heben Sie den Verkleinerung fähig sind.
- Seite 20 Berührungsfunktion Drehung Verwenden Sie diese Funktion auf einem Bildschirm, auf dem eine Drehung der Bilder möglich ist. Berühren Sie den Drehmittelpunkt mit einem Finger. Halten Sie den Finger still und bewegen Sie einen anderen Finger in die gewünschte Drehrichtung. Bewegen Sie einen anderen Finger in die gewünschte Drehrichtung Mit einem Finger berühren...
- Seite 21 Allgemeiner Betrieb Tastenbedienung Bedienung des IoT-Zubehörs 1. Kameramodul Kameramodul mit eingebauter Kamera und Mikrofon- Array. Mit Videokonferenzfunktion. Kamera IoT-Sensor Hub 5 4 3 1. Taste POWER (Netztaste) Siehe Seite 16. 2. Tasten VOLUME DOWN / UP (Lautstärke leiser / lauter) 2.1 Keine Geräteverbindung Steuerung der Lautstärke dieses Monitors lauter/leiser.
- Seite 22 Allgemeiner Betrieb Verwenden der Fernbedienung (Option) 1. POWER (Ein/Aus) Wenn “Operation Mode” <Betriebsmodus> auf “Mode1” <Modus1> eingestellt ist Drücken Sie auf die Taste POWER, um das Gerät auszuschalten (Standby-Modus). Wenn “Operation Mode” <Betriebsmodus> auf “Mode2” <Modus2> eingestellt ist Wenn Sie die Taste POWER drücken, wird die Helligkeit verringert.
- Seite 23 Menüoptionen Anzeigen des Menüs Taste Dashboard 1. Bildschirm Startseite Die Bildschirm Startseite ist der Standardbildschirm, der dem Benutzer angezeigt wird, wenn dieser Monitor Zeigt die Messergebnisse des IoT-Sensors. gestartet wird. (Temperature <Temperatur>, Humidity <Feuchtigkeit>, CO2 Levels <CO2-Gehalt>, TVOC Levels <TVOC- Stufen>, Motion <Bewegung>) Taste Startseite Sie können die Taste Startseite jederzeit berühren, um...
- Seite 24 Menüoptionen 4. Anweisungen-Panel Anweisungen für USB Typ C Anweisungen für HDMI Anweisungen für Windows Anweisungen für Android Das Anweisungen-Panel wird in verschiedene Bereiche aufgeschlüsselt, die alle einem unterschiedlichen Zweck dienen. Anweisungen für Kabelverbindungen Im Kabelbereich sehen Sie den Status der Kabelverbindungen innerhalb der jeweiligen Felder.
- Seite 25 Menüoptionen Hauptfunktion im Aktions-Panel Mit mehreren Quellen Dieser Monitor kann bis zu zwei externe Eingangsquellen erkennen. Für die Multi- Über das Aktions-Panel können alle Panel-Einstellungen Eingangsquelle unterstützt dieser Monitor auch die gesteuert werden, einschließlich OSD-Funktionen und PbyP-Anzeige. das Wechseln der Eingangsquelle. Die nachfolgende Dokumentation gibt weitere Informationen über die erweiterten Inhalte der einzelnen Taste.
- Seite 26 Menüoptionen 2. Settings <Einstellungen> Die Taste Einstellungen öffnet das Settings <Einstellungen>-Panel und gibt dem Benutzer die Möglichkeit, Geräteeinstellungen zu ändern. Quick Settings Volume <Lautstärke> 0-100% /Mute <Stumm> <Schnelleinstellungen> Mic toggle <Mic umschalten> On/Off Brightness <Helligkeit> 0-100 Display <Anzeige> White Balance <Weiss-Abgleich> On/Off Contrast <Kontrast>...
- Seite 27 Menüoptionen Device Information OS/OS Version <OS/OS-Version> <Geräteinformation> Model <Modell> Hardware ID/Serial number <Hardware-ID / Seriennummer> Software License <Softwarelizenz> Open Source Library Admin <Administrator> Wireless LAN Name <WLAN-Name> Choose A New Wallpaper Choose <Wählen> <Wähle ein neues Hintergrundbild> Install New Apps Choose <Wählen>...
- Seite 28 Menüoptionen 2.1 Quick Settings <Schnelleinstellungen> 2.4 System Im Menü Quick Settings <Schnelleinstellungen> Das Menü System dient zur Anpassung dieses können für sowohl Monitor als auch externe Geräte Monitors, einschließlich High Contrast <Hoher Volume <Lautstärke> / Mic toggle <Mic umschalten> / Kontrast>...
- Seite 29 Network <Netzwerk> Sie können den Monitor an ein LAN-Netzwerk anschließen. Für die Verbindung ist ein handelsübliches LAN-Kabel erforderlich (UTP-Kabel, Kategorie 5, ungekreuzt). Netzwerk (LAN) LAN-Anschluss 2 LAN-Kabel (im Handel erhaltlich, ungekreuzt) nEinstellungen zum Verbinden mit einem LAN (LAN 2) 1. TCP/IP Wenn Ihr LAN einen DHCP-Server hat und die Adresse automatisch bezogen werden soll, ändern Sie diese Einstellung auf DHCP.
- Seite 30 Fehlerbehebung Bei Problemen mit dem Monitor lesen Sie bitte die folgenden Tipps zur Fehlerbehebung durch, bevor Sie den Reparaturdienst kontaktieren. Kein Bild oder kein Ton. • Die Betriebs-LED ist ausgeschaltet. - Wird dieser Monitor mit Strom versorgt? - Ist das Netzkabel angeschlossen? (Siehe Seite 15.) - Ist der Hauptnetzschalter ausgeschaltet? (Siehe Seite 16.) •...
- Seite 31 *4 Wenn “Operation Mode” <Betriebsmodus> auf “Mode1” <Modus1> eingestellt ist. Wenn “Operation Mode” <Betriebsmodus> auf “Mode2” <Modus2> eingestellt ist: 2,0 W. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
- Seite 32 Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage verwendet wird. SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an. Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden.
- Seite 33 Technische Daten nKompatibler Signaltakt Bildschirmauflösung Vsync HDMI USB Typ C VESA 640 × 480 60Hz 72Hz 75Hz 800 × 600 56Hz 60Hz 72Hz 75Hz 848 × 480 60Hz 1024 × 768 60Hz 70Hz 75Hz 1152 × 864 75Hz 1280 × 768 60Hz 75Hz 1280 ×...
- Seite 34 Technische Daten nKanäle, die mit WLAN verwendet werden können Frequenzbereich Standard Kanal (mittlere Frequenz) EUROPEAN COUNTRIES IEEE802.11b/g/n 1-13ch 2412-2472MHz (EUROPÄISCHE LÄNDER) IEEE802.11ac/a/n 36/40/44/48ch 5180-5240MHz HONG KONG (HONGKONG) INDIA (INDIEN) KUWAIT NEPAL OMAN PHILIPPINES (PHILIPPINEN) RUSSIA (RUSSLAND) SAUDI ARABIA (SAUDI-ARABIEN) SINGAPORE (SINGAPUR) SOUTH AFRICA (SÜDAFRIKA) SRI LANKA THAILAND...
- Seite 35 SHARP oder Dritten besteht. Von SHARP entwickelte Software und lizenzfreie Software Manche Software-Bestandteile sowie damit verbundene Dokumentationen wurden von SHARP entwickelt oder erstellt, weshalb Copyrights bestehen, die gemäß entsprechenden Gesetzen, internationalen Verträgen oder sonstigen Gesetzen und Regulierungen geschützt sind. Dieses Produkt verwendet Software-Bestandteile, die als lizenzfreie Software erhältlich sind und deren Copyright bei Dritten liegen.
- Seite 36 Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) • Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. • Verwenden Sie dazu einen Wandhalterung, der für die Befestigung des Monitors geeignet ist. • Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B.
- Seite 37 PN-CD701 Me DE20A(2)
