Tarea 7: Establecimiento de conexiones de gestión
Conexión del subsistema RAID
La conexión de gestión es la misma para los subsistemas Fiber Channel y SAS
de VTrak.
Para conectar el subsistema RAID:
1. Conecte el puerto de gestión de la controladora RAID izquierda con el
conmutador de red.
Conecte el puerto de gestión de la controladora RAID derecha con el
2.
conmutador de red.

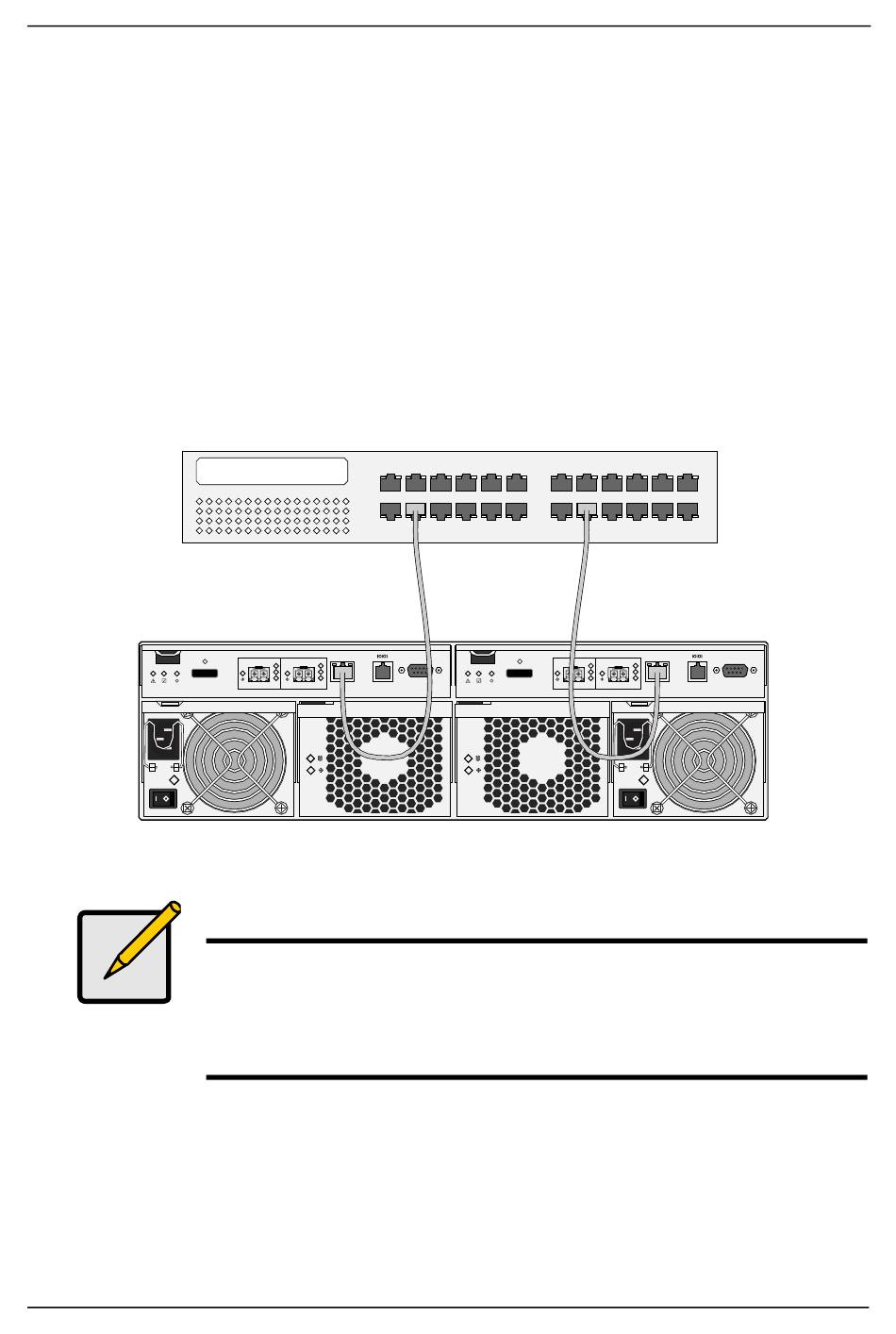

Consulte el siguiente diagrama.
Conmutador de red
Subsistema RAID de VTrak
Mgmt
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
Si añade una caja JBOD de VTrak, JBOD estará gestionada por la
controladora RAID del subsistema RAID, a través de la conexión
SAS.
No existe conexión de gestión con las cajas JBOD.
Tarea 7: Establecimiento de conexiones de gestión
UPS
FC 1
Gb/s
Nota
329
Mgmt
UPS
FC 2
4 4
2 2
1 1
Gb/s 115200
8 N 1
