2.
Schieben Sie die Schienenverlängerung in Richtung der Vorderseite des
Gehäuses.
3.
Befestigen Sie das Gehäuse – gemäß Abbildung – mit zwei
Befestigungsschrauben.
Verwenden Sie dazu die im Lieferumfang des Rack-Montage-Kit enthaltenen
Schrauben. Siehe Seite 73, Abbildung 2.
4.
Wiederholen Sie die Schritte 1 bis 3 für die übrigen
Gehäuseschienenverlängerungen.

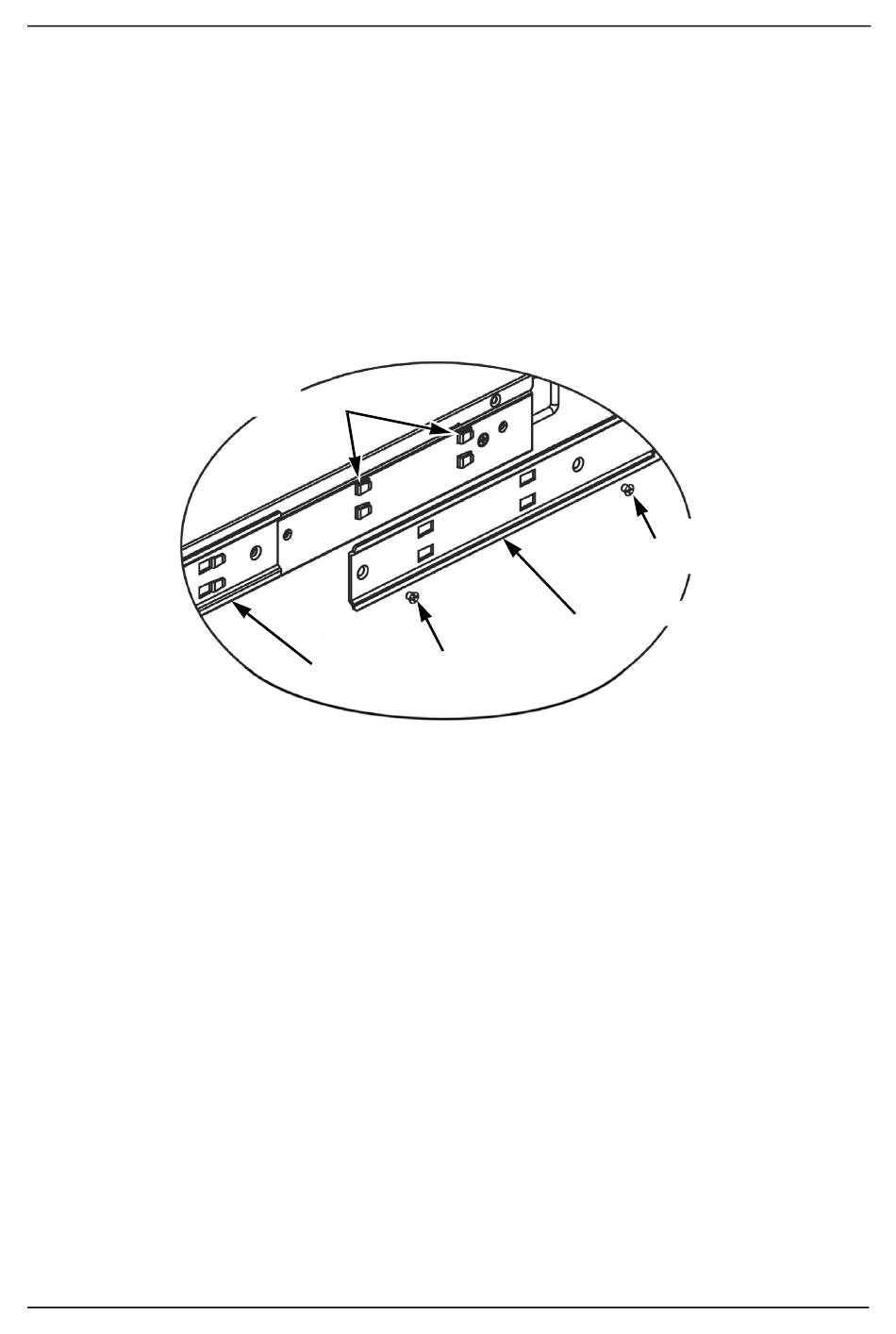

Abbildung 2. Montieren der Gehäuseschienen
Ausrichtungshaken

Montieren der Rack-Schienen in das Rack

1.
Montieren Sie den längeren Abschnitt der Rack-Schiene an den kürzeren
Abschnitt der Rack-Schiene.
Richten Sie die Stifte an den Schiebern aus. Beide
Rack-Schienenhalterungen müssen in die gleiche Richtung zeigen, um sie
am Rack zu befestigen.
2.
Richten Sie die Längsseite der beiden Abschnitte der Rack-Schiene aus, so
dass sie bündig in das Rack passen. Siehe Abbildung 3.
Der längere Abschnitt der Rack-Schiene wird an der vorderen
Gehäusestrebe befestigt.
Der kürzere Abschnitt der Rack-Schiene wird an der Rack-Strebe auf
der Rückseite befestigt.
Arbeitsschritt 2: Montieren der Appliance in einem Rack
Befestigungs-
Innere
schraube
Schiene
73
Befestigungs-
schraube
Innere Schienenver-
längerung
