Guide de démarrage rapide VTrak S3000

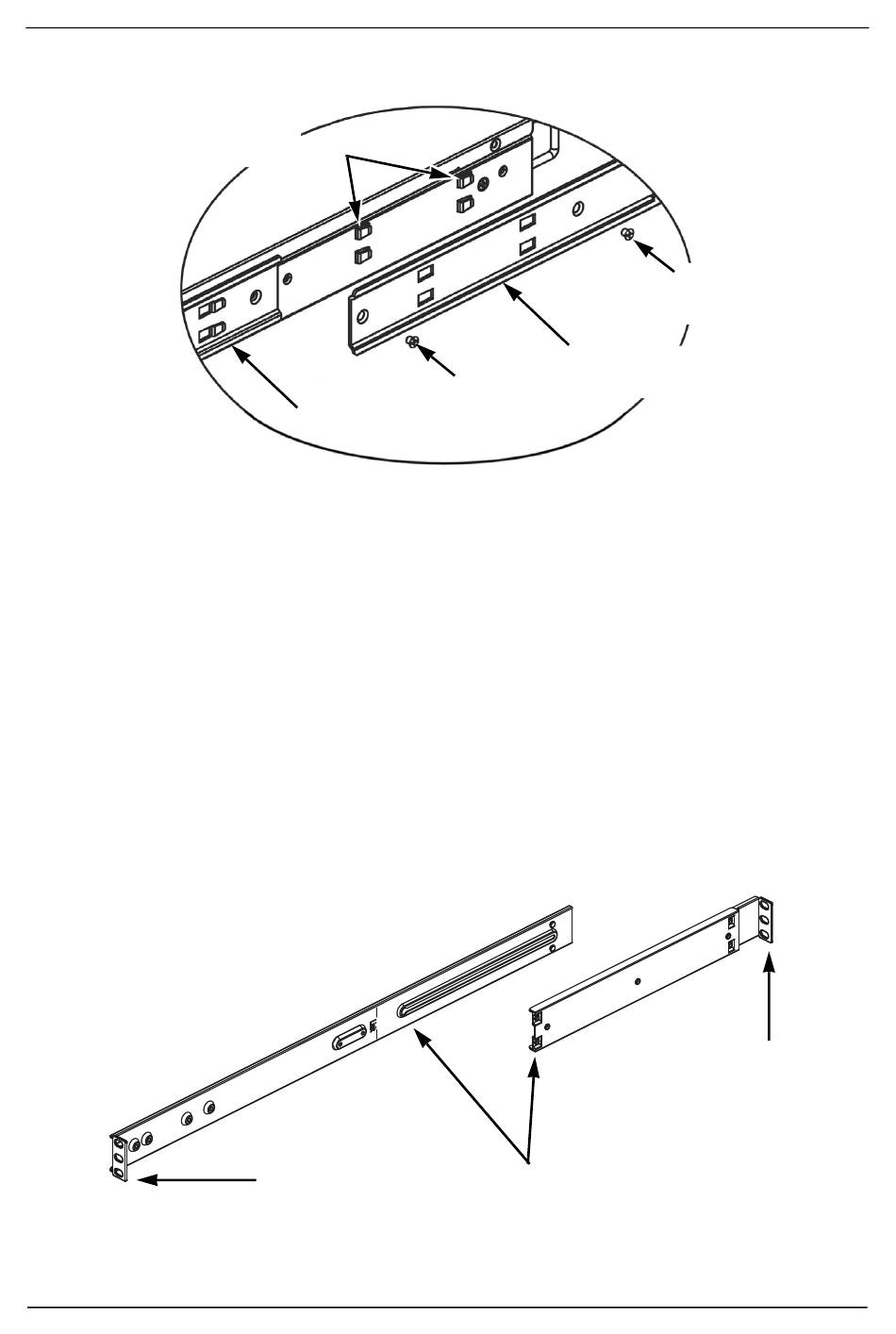

Figure 2. Assemblage des rails de châssis
Crochets d'alignement
Installation des rails de rack dans le rack
1. Fixez la section plus longue du rail de rack à la section plus courte du rail de
rack.
Alignez les broches avec les glissières. Les deux supports du rail de rack à
fixer au rack doivent être orientés dans la même direction.
2. Ajustez la longueur des deux sections du rail de rack pour qu'elle tiennent à
l'étroit dans le rack. Voir Figure 3.
La section plus longue du rail de rack s'attache au montant de rack avant .
•
• La section plus courte du rail de rack s'attache au montant de rack arrière .
Figure 3. Assemblage des rails de rack
3. Fixez les supports de rail aux montants de rack.
Rail interne
Support avant
154
Extension
de rail interne
Vis de
fixation
Points de fixation
Vis de
fixation
Support arrière
