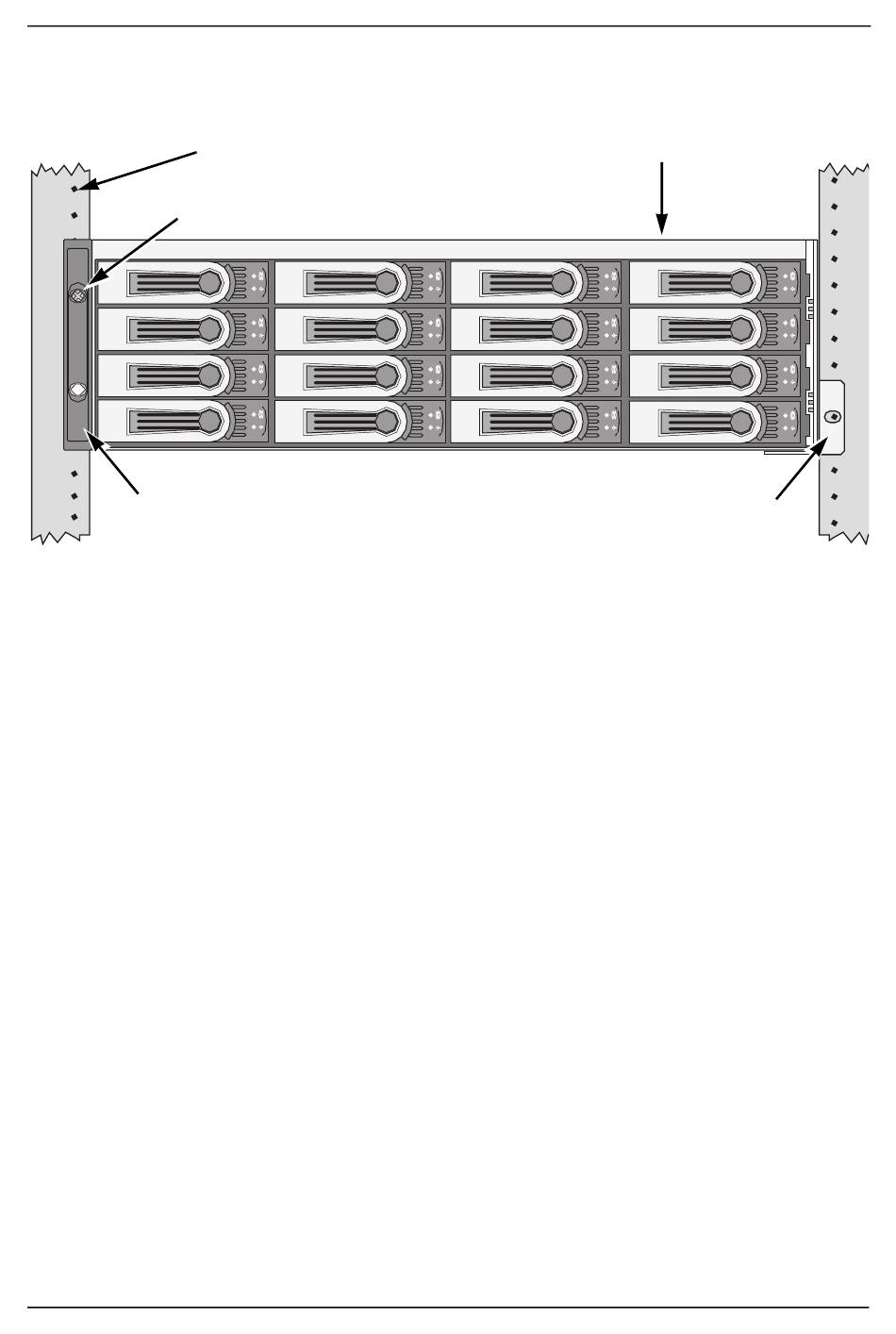

Figura 9. Subsistema VTrak montado en un bastidor con los rieles
suministrados
Montante de bastidor vertical
Tornillo de fijación y tuerca de brida
Orificio superior solamente
Los anclajes se montan fuera
del montante de bastidor
Para instalar el subsistema VTrak en un bastidor con las rieles de montaje
suministrados:
1. Compruebe que los rieles de montaje encajen en el sistema de bastidor.
Consulte la página 320, Figura 10.
2. Ajuste la longitud de los rieles de montaje según sea necesario.
El riel posterior se desliza dentro del riel anterior. Las mitades de los rieles
están remachadas de manera que uno cabe en el otro y no necesitan
tornillos de ajuste.
3. Sujete los ensamblajes de los rieles de montaje a la parte exterior de los
montantes del bastidor, utilizando los tornillos de fijación y las tuercas con
brida del sistema de bastidor.
Asegúrese de que el soporte del riel anterior está en la parte inferior
orientado hacia adentro.
Las clavijas de alineación entran en los orificios del bastidor por encima y
por debajo de los tornillos de fijación.
Utilice los tornillos de fijación y las tuercas con brida del sistema de bastidor.
Apriete los tornillos y las tuercas con brida de acuerdo a las instrucciones
del sistema de bastidor.
4. Coloque el subsistema VTrak sobre los rieles.
5. Asegure el subsistema VTrak al bastidor.
Tarea 4: Montaje del subsistema en un bastidor
VTrak E610f/s
Los rieles de montaje (incluidos) se
montan fuera del montante de bastidor
