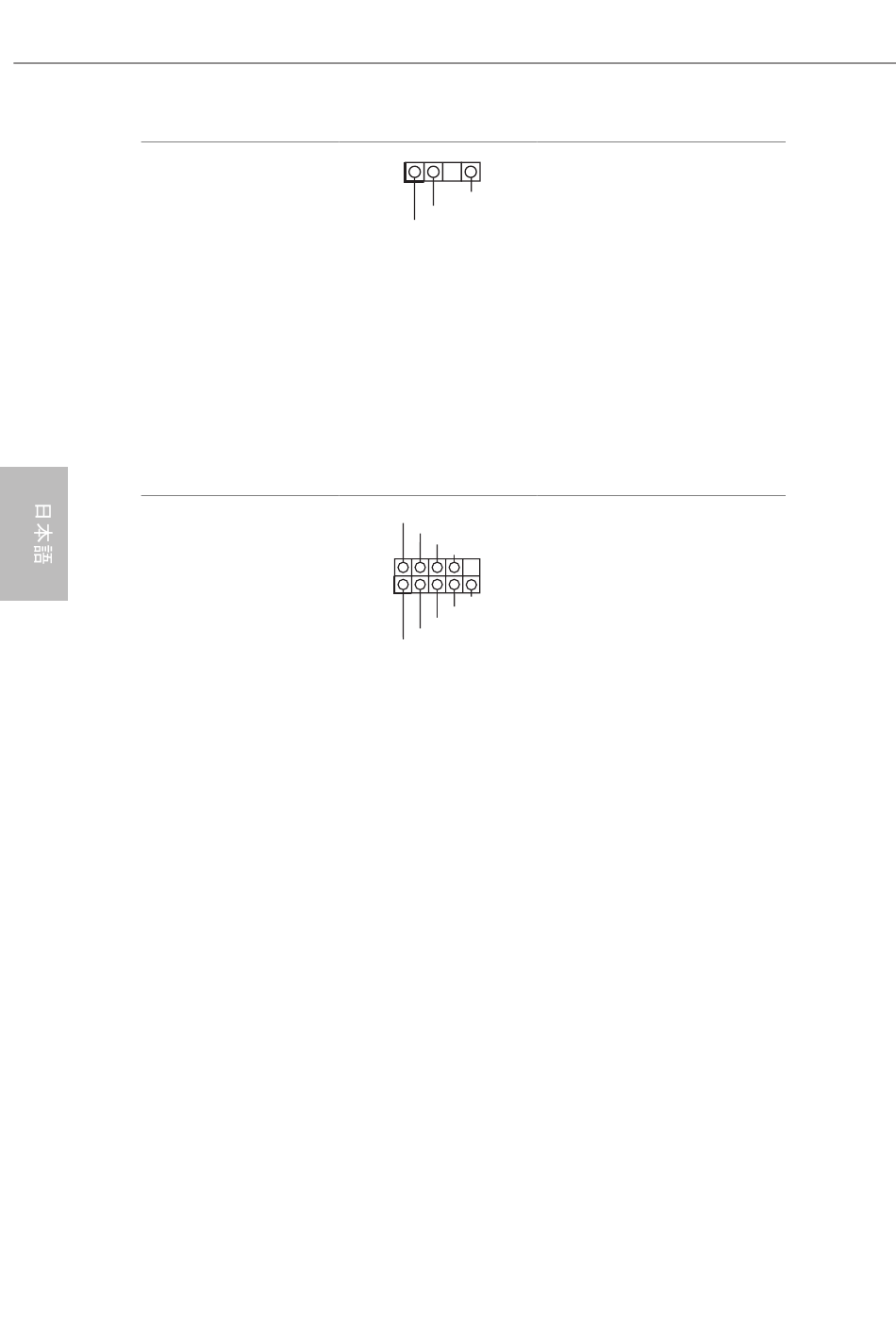

ア ドレサブル LED ヘッダー
(3 ピン ADDR_LED1)
（p.1、 No. 25 参照）
シリアルポートヘッダー
（9 ピン COM1）
（p.1、 No. 23 参照）
160
このヘッダーを使用して、
1
ア ドレサブル LED 延長ケーブル
GND
を接続すれば、 ユーザーは、 さま
DO_ADDR
VOUT
ざまな LED ライティ ング効果
から選択できます。
注意 : ア ドレサブル LED ケーブル
は間違った方向に取り付けないで
く ださい。 間違った方向に取り
付けると、 ケーブルが破損する
こ とがあります。
* このヘッダーに関する詳細指示
については、 43 ページをご参照
く ださい。
この COM1 ヘッダーはシリアル
RRXD1
DDTR#1
ポートモジュールをサポート
DDSR#1
CCTS#1
します。
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
