Bauanleitung 121.489
Pistenraupe/Bulldozer mit Kabekfernsteuerung
15
Oberkante
anpassen
Unterkante
anschrägen

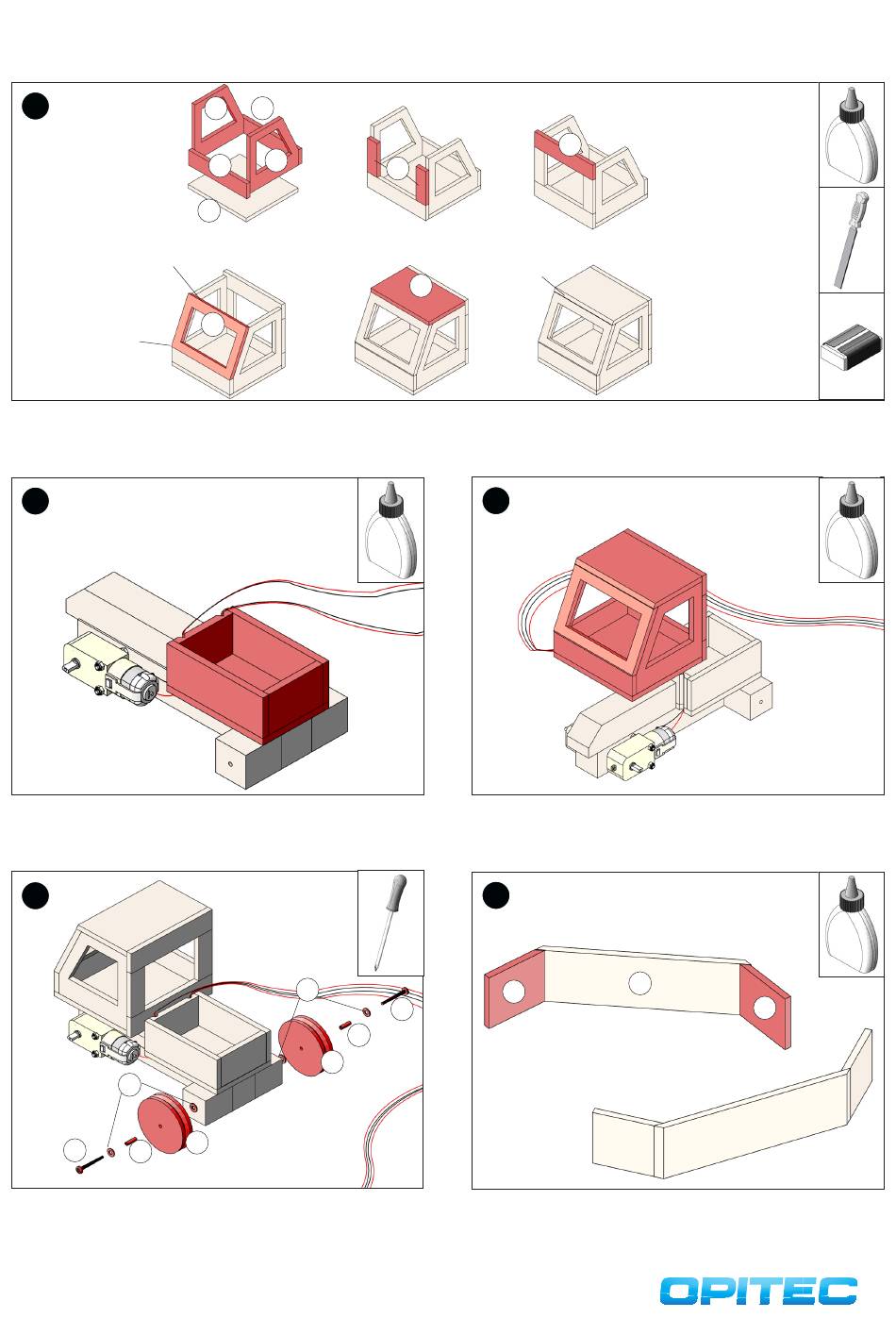

Die Einzelteile für das Führerhaus wie oben gezeigt schrittweise verleimen. Die Frontscheibe (1e) vor dem Einleimen an der Unterkante 45° abschrä-
gen, dann einleimen und abschließend die Oberkante mit Schleifpapier anpassen. Das Dach (1f) aufleimen und die Vorderkante der Scheibenschräge
mit Schleifpapier anpassen.
16
Die fertige Ladefläche (siehe Aufbau Schritt 10) wie abgebildet bündig
zur Hinterkante ausgemittelt aufleimen.
18
22
21
14
Die beiden Hinterräder (9) wie abgebildet mit jeweils 2 Unterlegschei-
ben (22), einer Messinghülse(14) und einer Schraube (21) befestigen.
6
1i
1c
1c
1h
1k
1e
22
14
9
9
1d
Vorderkante
anpassen
1f
17
Das Führerhaus anschließend ausgemittelt vor der Laderampe auflei-
men. Die Kabel der Getriebe links und rechts durch die Einkerbungen
in der Ladefläche nach oben führen.
19
3b
21
Die Leisten für das Räumschild (3a/3b) wie abgebildet zusammen
leimen.
1j
3a
3b
