Bauanleitung 121.489
Pistenraupe/Bulldozer mit Kabekfernsteuerung
9

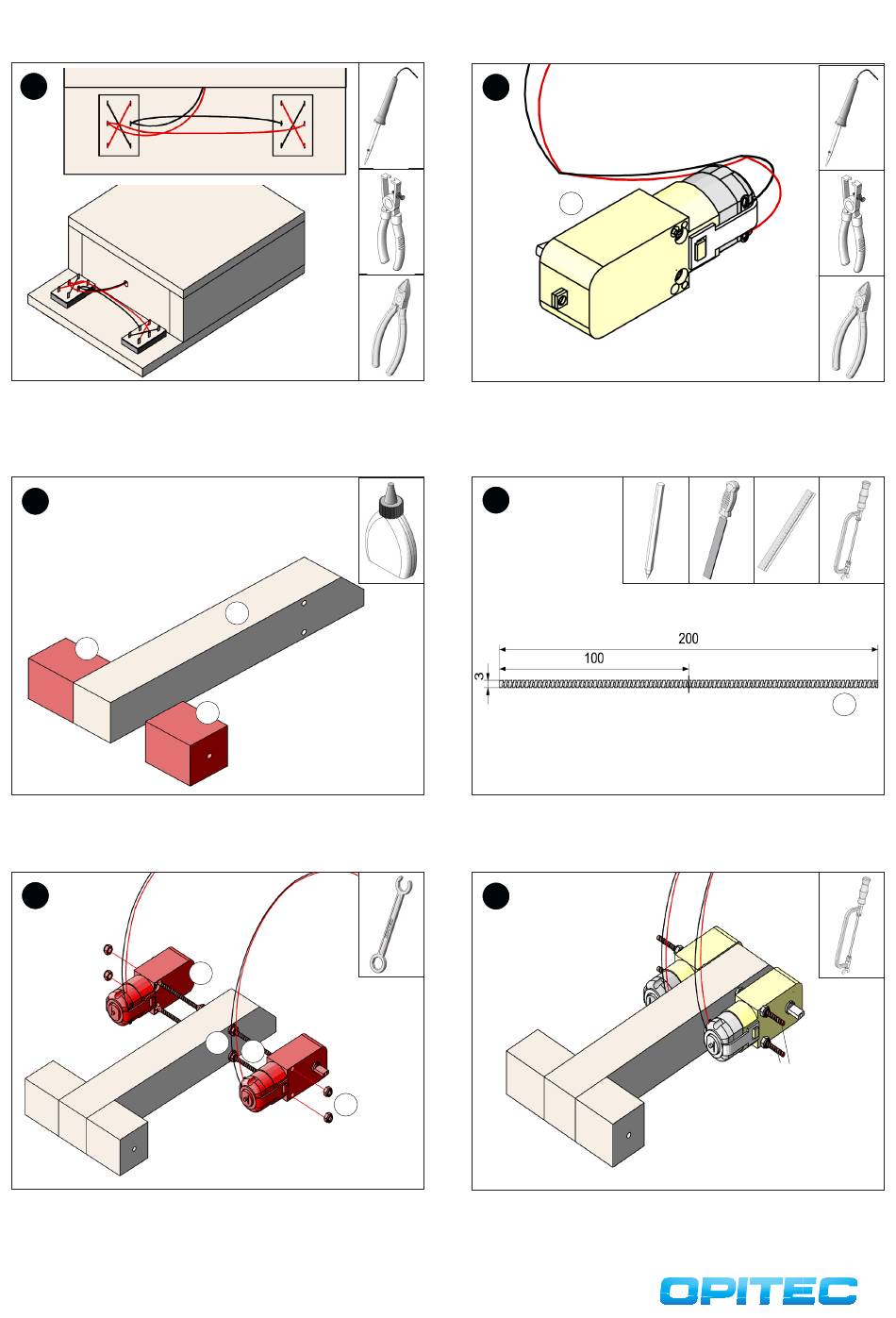

Von der schwarzen und der roten Schaltlitze (17/18) jeweils 2 ca. 20-
25mm lange Stücke ablängen, beidseitig abisolieren und verzinnen.
Anschließend überkreuzt wie abgebildet an den Anschlüssen der
Schalter anlöten. 2 weitere Stücke der Litzen (ca. 60-65mm) an den
mittleren Schalteranschlüssen anlöten. (siehe Abbildung!)
11
2b
Die Holzleisten (2b) wie abgebildet von beiden Seiten an der Holzleiste
(2a) anleimen. Hinweis: Bohrungen zeigen nach aussen!
13
Die Gewindestangen (16) ausgemittelt in die Bohrungen der Boden-
leiste (2a) einstecken. Von beiden Seiten jeweils eine Unterlegscheibe
(22) und eine Mutter (23) aufschrauben. Die Getriebemotoren (7) so
aufstecken, dass die Kabelanschlüsse nach innen zeigen. Von aussen
mit jeweils einer Stoppmutter (24) befestigen.
10
2a
2b
16
22
23
24
10
7
Die übrigen Schaltlitzen auf gleiche Länge kürzen, beidseitig abiso-
lieren und verzinnen. Anschließend an den beiden Anschlüssen der
Getriebemotoren (7) wie abgebildet anlöten. Das rote Kabel am Plus-
Pol (mit einer Einkerbung gekennzeichnet) und das schwarze Kabel am
Minus-Pol!
12
Die Gewindestange (16) in 2 gleich lange Stücke (jeweils 100mm)
teilen und Sägeschnitte entgraten.
14
Überstände absägen!
Übersetehende Gewindestangen mit einer Metallbügelsäge absägen!
16
Überstände absägen!
