Bauanleitung 121.489
Pistenraupe/Bulldozer mit Kabekfernsteuerung
20
3a
3b
1f
1f

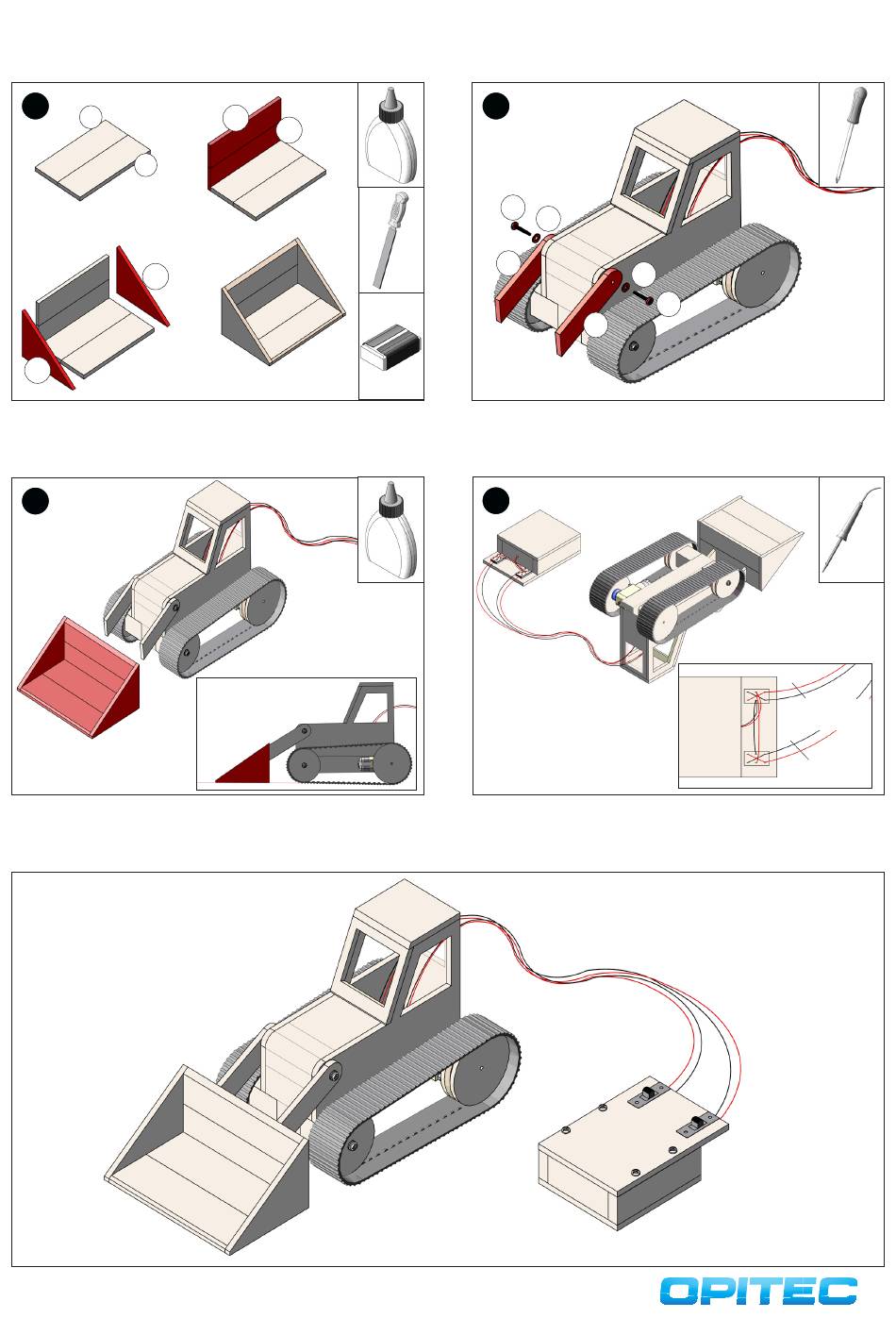

Die Leisten für die Schaufel (3a/3b/4a/4b) wie abgebildet zusammen
leimen. Anschließend die beiden Sperrholzteile (1f) seitlich anleimen.
Ober- und Vorderkante der Schaufel mit Schleifpapier der seitlichen
Schräge anpassen.
22
Die Halterungen für die Schauf el wie abgebildet mit 2 Schrauben (20)
und 2 Unterlegscheiben (22) befestigen.
12
4a
4b
21
20
22
5
22
5
Die Halterungen für die Schaufel (5) wie abgebildet mit 2 Schrauben
(20) und 2 Unterlegscheiben (22) wie abgebildet befestigen.
23
Die von den Getrieben kommenden Kabel wie abgebildet an den
vorderen Schalteranschlüssen anlöten. Hinweis: Linkes Getriebe am
linken Schalter - rechtes Getriebe am rechten Schalter anschließen.
20
Kabel vom rechten
Ansicht
Getriebe
von unten
Kabel vom linken
Getriebe
