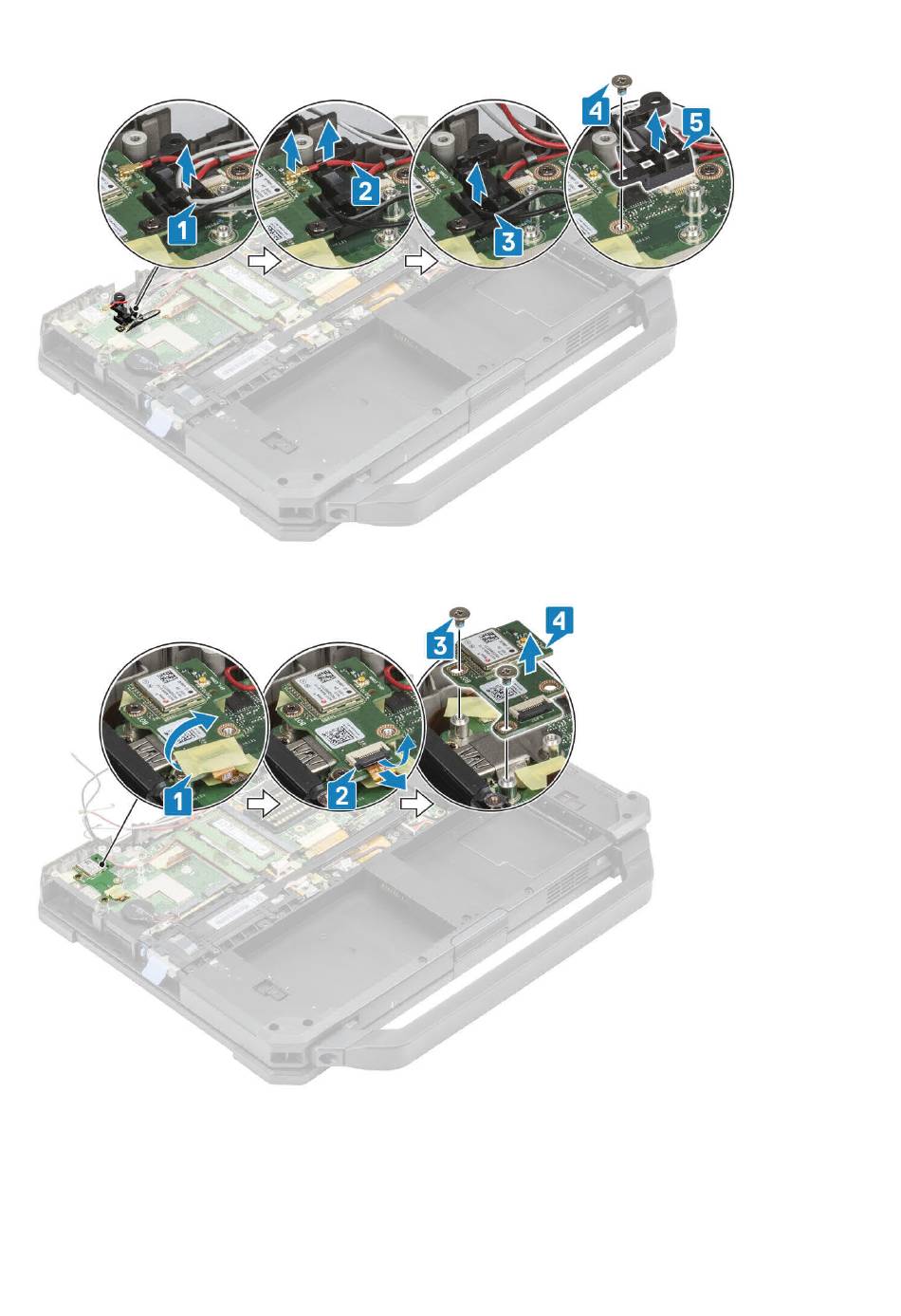

5. Lösen Sie das induktive Band auf dem GPS-FPC-Anschluss [1] und trennen Sie den GPS-FPC-Anschluss [2] vom GPS-Modul.
6. Entfernen Sie die beiden 'M2.5*5'-Schrauben [3] und trennen Sie das GPS-Modul [4] von der Systemplatine.

Einbauen des GPS-Moduls

1. Richten Sie das GPS-Modul auf der Systemplatine aus, platzieren Sie es wie gewünscht und ziehen Sie die zwei 'M2.5*5'-Schrauben
auf dem GPS-Modul an [2].
2. Schließen Sie das, den GPS-FPC (zuerst die Seite mit der Systemplatine) [3] und befestigen Sie dies mit einem Stück Band [4].
