Dell Latitude 5420 Rugged Einrichtungshandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5420 Rugged:
Inhaltsverzeichnis

Werbung

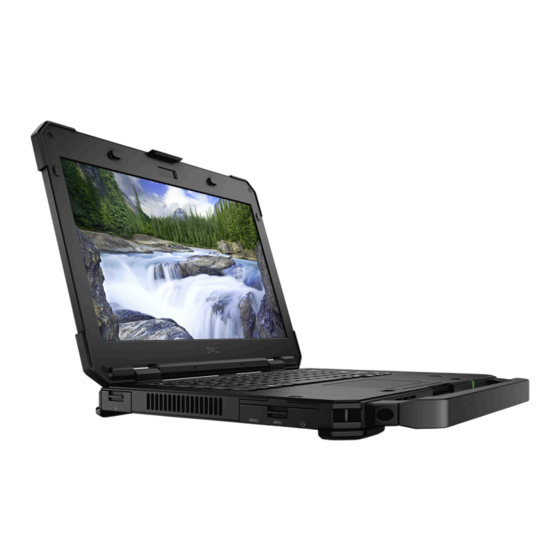

Dell Latitude 5420 Rugged
Handbuch zu Setup und technischen Daten
Vorschriftenmodell: P85G
Vorschriftentyp: P85G001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Latitude 5420 Rugged

  • Seite 1 Dell Latitude 5420 Rugged Handbuch zu Setup und technischen Daten Vorschriftenmodell: P85G Vorschriftentyp: P85G001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Gehäuseübersicht.........................5 Vorderansicht..................................6 Linke Seitenansicht................................6 Rechte Seitenansicht................................7 Unterseite....................................7 Draufsicht....................................8 Rückansicht.................................... 9 2 Definition von Tastenkombinationen.....................10 3 Technische Daten........................12 Prozessor....................................12 Speicher....................................13 Basis....................................... 13 Systeminformationen................................13 Systemplatinenanschlüsse..............................14 Bei Lagerung..................................14 Audio...................................... 14 Technische Daten der Grafikkarte............................. 15 Kamera....................................15 Kommunikation..................................
  • Seite 4 Aktualisieren des BIOS unter Windows..........................36 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................37 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks............37 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................38 System- und Setup-Kennwort............................38 Zuweisen eines System- oder Setup-Passworts.......................38 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............38 5 Software...........................
  • Seite 5: Gehäuseübersicht

    Gehäuseübersicht In diesem Kapitel werden die verschiedenen Gehäuseansichten zusammen mit den erwähnten Ports und Anschlüssen dargestellt. Themen: • Vorderansicht • Linke Seitenansicht • Rechte Seitenansicht • Unterseite • Draufsicht • Rückansicht Gehäuseübersicht...
  • Seite 6: Vorderansicht

    Vorderansicht 1. Kameraverschluss 2. RGB-Kamera 3. RGB-Kamerastatus-LED 4. IR-Kamera 5. IR-Sender 6. IR-Kamerastatus-LED 7. Griff 8. Lautsprecher 9. LCD-Verriegelung 10. Mikrofon-Array 11. Batteriestatus-LED Linke Seitenansicht 1. USB 3.1 Gen 2 Typ-C-Port mit Power Delivery (PD) 2. Smart Card-Lesegerät 3. USB 3.1 Gen 1 Typ-A-Port (mit PowerShare) 4.
  • Seite 7: Rechte Seitenansicht

    Rechte Seitenansicht 1. SSD 2. SD-Kartenleser 3. SIM-Kartensteckplatz 4. USB 3.1-Gen 1-Port (Typ A) (versenkter USB-Port, unterstützt Mini-USB-Verbindung bei geschlossenen Türen) 5. Schlitz für Stift Unterseite 1. Hochfrequenz-Pass-Through-Anschlüsse 2. Docking-Port 3. Aufkleber mit Service-Tag-Nummer 4. Batterie (-1) 5. Batteriefreigabevorrichtung (-1) 6.
  • Seite 8: Draufsicht

    Draufsicht 1. Betriebsschalter 2. Tastatur 3. Touchpad 4. Fingerabdruckleser (optional) Gehäuseübersicht...
  • Seite 9: Rückansicht

    Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren, keine Gegenstände hineinzuschieben und sie staubfrei zu halten. Bewahren Sie den Dell Computer im eingeschalteten Zustand nicht in Bereichen mit mangelnder Luftzirkulation auf, etwa in einem geschlossenen Aktenkoffer. Die Einschränkung der Luftzirkulation kann zu einer Beschädigung des Computers führen.
  • Seite 10: Definition Von Tastenkombinationen

    Definition von Tastenkombinationen Fn-Verhalten: primär Medientaste; sekundär F1–F12-Tasten. • Fn-Sperre ändert nur zwischen primärem und sekundärem Verhalten der Tasten F1–F12. • F7 ist der Stealth-Modus; einzigartiges Verhalten für Rugged- und Semi-Rugged-Plattformen. Über diese Taste werden der LCD- Bildschirm, alle Wireless-Geräte, alle Warnmeldungen, alle Anzeigeleuchten, der Ton, der Lüfter usw. ausgeschaltet. Tabelle 1.
  • Seite 11 Funktion Abkürzungstasten Beschreibung Fn+F10 Tastaturbeleuchtung/Hintergrundbeleuchtung Bestimmt die Helligkeit der Tastaturbeleuchtung/ Hintergrundbeleuchtung. Beim Drücken der Tastenkombination werden nacheinander die folgenden Helligkeitsstufen angezeigt: deaktiviert, dunkel, hell. Weitere Details finden Sie im Abschnitt zur Tastaturbeleuchtung/ Hintergrundbeleuchtung. Fn+F11 Verringern der Helligkeit Verringert bei jedem Drücken schrittweise die LCD-Helligkeit, bis das Minimum erreicht ist.
  • Seite 12: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus.
  • Seite 13: Speicher

    UMA-Grafik Intel Dual-Core i5-6300U Sky Lake-Prozessor (3 MB; 4 T; 2,4 Ghz; Grafikkarte Intel HD 520 15 W) Speicher Tabelle 3. Arbeitsspeicher Speicherkonfiguration Minimale Speicherkonfiguration 4 GB Maximale Speicherkonfiguration 32 GB Anzahl der Steckplätze Zwei DDR4-SODIMM-Steckplätze Maximal unterstützte Speicherkapazität pro Steckplatz 16 GB Arbeitsspeicheroptionen •...
  • Seite 14: Systemplatinenanschlüsse

    Informationen zum Systemchipsatz Externe Busfrequenz DMI 3.0 – 8 GT/s Systemplatinenanschlüsse Tabelle 6. Interne M.2-Systemplatinenanschlüsse Sockel Optionen M.2 (Sockel 1, Key-A) Wireless Local Area Network (WLAN) / Wireless-Gigabit-Allianz (WiGig) M.2 (Sockel 3, Key-M) SATA/PCIe x2 oder PCIe x4 SSD M.2 (Sockel 2, Key-B) SSD / Wireless Wide Area Network (WWAN) Bei Lagerung Tabelle 7.
  • Seite 15: Technische Daten Der Grafikkarte

    Technische Daten der Grafikkarte Tabelle 9. Technische Daten der Grafikkarte Controller CPU- Grafikspeicher Kapazität Unterstützung für Maximale Abhängigkeit externe Auflösung Bildschirme Intel HD- Intel Core Integriert Gemeinsam HDMI 2.0 4096 x 2304 bei Grafikkarte 620 i3-7130U genutzter 60 Hz Systemspeicher Intel UHD- Intel Core Integriert...
  • Seite 16: Kommunikation

    Vorrichtung für Stangenschloss Docking-Port • USB-Typ-C-Monitorständer/Dock • Latitude USB-Docking (Typ C) • Dell Pogo Dock der Rugged-Reihe (abwärtskompatibel mit Gen Audio • Universal-Audiobuchse (Unterstützung für globalen Headset- Anschluss + Mikrofoneingang + Line in) • N. z. / Zwei Array-Mikrofone mit Rauschunterdrückung Video •...
  • Seite 17: Medienkartenleser

    Medienkartenleser Tabelle 13. Technische Daten des Medienkartenlesegeräts Technische Daten des SD-Kartenlesers Ein SD-Kartensteckplatz Unterstützte Karten • • SDHC • SDXC Smart Card-Leser Tabelle 14. Kontaktloser SmartCard-Leser FIPS 201 Kontaktbasierter / Kontaktloser Smart Card-Leser ISO-Zertifizierung ISO14443A Hardware- und Softwaresicherheit Tabelle 15. Hardwaresicherheit Hardwaresicherheit TPM 2.0 FIPS 140-2-zertifiziert, TCG-zertifiziert* * TCG-Zertifizierung (Februar 2018)
  • Seite 18: Anzeige

    Tabelle 16. Softwaresicherheit Softwaresicherheit Sicherheitssoftware des Latitude-Systems gemäß Funktionsschema/Zyklusliste D-Pedigree für BIOS (sichere Lieferkettenfunktionalität) bietet: • Die sichere Lieferkette für ein Produkt deckt die Integrität des BIOS-Image ab • Produktkette • Rückverfolgbarkeit der Teile Anzeige Tabelle 17. Anzeige – technische Daten Full HD, mit/ohne Touchfunktion Bildschirmgröße (Diagonale) 14 Zoll (16:9)
  • Seite 19: Touchpad

    • 87 Tasten: Japanisch Größe Tastatur mit sechs Reihen • X = 19,05 mm Tasten-Pitch • Y = 19,05 mm Tasten-Pitch Tastatur mit Hintergrundbeleuchtung Keine / RGB-Hintergrundbeleuchtung / gummierte Versiegelung Layout QWERTY/AZERTY/Kanji Touchpad Tabelle 19. Touchpad – Technische Daten Auflösung •...
  • Seite 20: Netzadapter

    Netzadapter Tabelle 21. Netzadapter Technische Daten • 19,5 V bei 130-W- und 90-W-Adaptern über 7,4-mm-Stecker (normal und mit Eckstück) • USB Typ-C mit Leistungsverteilung (PD) • Über Dock mit Unterstützung für eine NVDC- Ladegerätarchitektur Eingangsspannung 100-240 V Wechselspannung Eingangsstrom (maximal) •...
  • Seite 21: Einhaltung Der Zulassungs- Und Umweltschutzvorschriften

    : Erhältlich für bestimmten Konfigurationen mit einzelner Festplatte sowohl mit UMA als auch mit separatem Chipsatz. Betriebssystem Tabelle 27. Betriebssystem Unterstützte Betriebssysteme • Windows 10 Professional (64 Bit) • Windows Enterprise (64-Bit) ┼ • Windows 7 über Dell CFI • Ubuntu 18.04 ┼ ANMERKUNG: Nur auf Intel Dual-Core i5-6300U-SkyLake-Prozessoren unterstützt. Technische Daten...
  • Seite 22: System-Setup

    System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.
  • Seite 23: Navigation

    Tasten Navigation Eingabe Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern.
  • Seite 24: Systemkonfiguration

    Option Beschreibung • Always, Except Internal HDD (Immer, außer interne Festplatte) – Standardeinstellung • Always (Immer) • Date/Time Ermöglicht das Einstellen von Datum und Uhrzeit. Die Änderungen des Systemdatums und der Systemuhrzeit werden sofort wirksam. Systemkonfiguration Tabelle 29. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC...
  • Seite 25 Option Beschreibung • Enable USB Boot Support (USB-Start-Unterstützung aktivieren) • Enable External USB Ports (Externe USB-Anschlüsse aktivieren) • Disable Docking Station Device exept video (Docking- Station-Geräte mit Ausnahme von Video deaktivieren) (Standardeinstellung: Nicht aktiviert) Alle restlichen Optionen sind standardmäßig aktiviert. ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer.
  • Seite 26 Grün • Blau • Benutzerdefiniert1 • Benutzerdefiniert2 Touchscreen Mit dieser Option wird der Touchscreen aktiviert oder deaktiviert. Stealth Mode Control Diese Option ermöglicht die Konfiguration der Dell Stealth Mode- Funktion. Konfigurierbare Steuerungsfunktionen: • Integrierte LEDs • LCD-Bildschirm • Lautsprecher •...
  • Seite 27: Optionen Im Bildschirm „Video

    Optionen im Bildschirm „Video“ Tabelle 30. Video Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach Stromversorgungsoption. („On Battery“ [Batteriebetrieb] [Standardeinstellung 50 %] und „On AC“ [Betrieb am Stromnetz] [Standardeinstellung 100 %]) Switchable Graphics Diese Option ermöglicht das Aktivieren und Deaktivieren umschaltbarer Grafiktechnologien wie NVIDIA Optimus und SMD PowerExpress.
  • Seite 28 Option Beschreibung • Reboot bypass (Neustart umgehen) Password Change Ermöglicht Ihnen, das Systemkennwort zu ändern, wenn das Administrator-Kennwort festgelegt ist. • Allow Non-Admin Password Changes (Änderung des Passworts durch Benutzer ohne Administratorrechte zulassen) Diese Option ist standardmäßig aktiviert. Non-Admin Setup Mit dieser Option können Sie bestimmen, ob Änderungen an der Einrichtungsoption bei festgelegtem Changes Administratorkennwort zulässig sind.
  • Seite 29: Sicherer Start

    Option Beschreibung SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. • SMM Security Mitigation Diese Option ist standardmäßig nicht aktiviert. Sicherer Start Tabelle 32. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Option „Secure Boot“...
  • Seite 30: Performance (Leistung)

    Option Beschreibung • 64 MB • 128 MB – Standard Performance (Leistung) Tabelle 34. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. •...
  • Seite 31: Configuration

    • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Einschalten über Dell USB-C-Dock) Diese Option ist standardmäßig nicht aktiviert. Wireless Radio Control Wenn sie aktiviert ist, erkennt diese Funktion die Verbindung des Systems mit einem kabelgebundenen Netzwerk und deaktiviert daraufhin die ausgewählten Funkverbindungen (WLAN und/oder WWAN).
  • Seite 32: Post-Funktionsweise

    Option Beschreibung Type-C connector Power Diese Option ermöglicht Ihnen das Festlegen der maximalen Leistungsaufnahme über den Typ-C- Anschluss. Die Optionen sind: • 7.5 Watts (7,5 Watt) – Standardeinstellung • 15 Watts (15 Watt) Power Usage Mode Über dieses Feld kann der Modus für den Stromverbrauch des Systems ausgewählt werden. Die Optionen sind: •...
  • Seite 33: Verwaltungsfunktionen

    Datei bereitstellen, die auf dem lokalen USB-Speicher gespeichert ist. MEBx Hotkey Diese Option ermöglicht das Aktivieren oder Deaktivieren der Hotkey-Funktion (Strg + P) des Dell Logos, um die Management Engine BIOS-Erweiterung (MEBx) zu starten. Unterstützung der Virtualisierung Tabelle 38. Virtualization Support (Virtualisierungsunterstützung)
  • Seite 34: Wireless-Optionen

    Option Beschreibung • Enable Trusted Execution ANMERKUNG: Um diese Funktion nutzen zu können, muss die Intel Virtualisierungstechnik (VT) für direkte E/A und das TPM aktiviert sein. Wireless-Optionen Tabelle 39. Wireless Option Beschreibung Wireless Switch Ermöglicht die Einstellung der Funkgeräte, die über den Funkschalter gesteuert werden können.
  • Seite 35: Systemprotokolle

    Option Beschreibung ANMERKUNG: Das Feld BIOS Recovery from Hard Drive (BIOS-Wiederherstellung von der Festplatte) sollte aktiviert werden. Always Perform Integrity Check (Immer Integritätsprüfung ausführen) – Führt bei jedem Systemstart eine Integritätsprüfung aus. Systemprotokolle Tabelle 41. System Logs (Systemprotokolle) Option Beschreibung BIOS events Ermöglicht das Anzeigen und Löschen von POST-Ereignissen des System-Setup-Programms (BIOS).
  • Seite 36: Boot Sequence

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...
  • Seite 37: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“.
  • Seite 38: Aktualisieren Des Dell Bios In Linux- Und Ubuntu-Umgebungen

    Aktualisieren des Dell BIOS in Linux- und Ubuntu- Umgebungen Informationen zum Aktualisieren des System-BIOS unter einer Linux-Umgebung wie Ubuntu finden Sie unter https://www.dell.com/ support/article/sln171755/. System- und Setup-Kennwort Tabelle 42. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen.
  • Seite 39 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security (Systemsicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm System Security (Systemsicherheit) wird angezeigt. 2. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
  • Seite 40: Software

    Nur auf Intel Dual-Core i5-6300U-SkyLake-Prozessoren unterstützt. Herunterladen von -Treibern 1. Schalten Sie das/den ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem -Modell.
  • Seite 41: Wie Sie Hilfe Bekommen

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
