Anhang

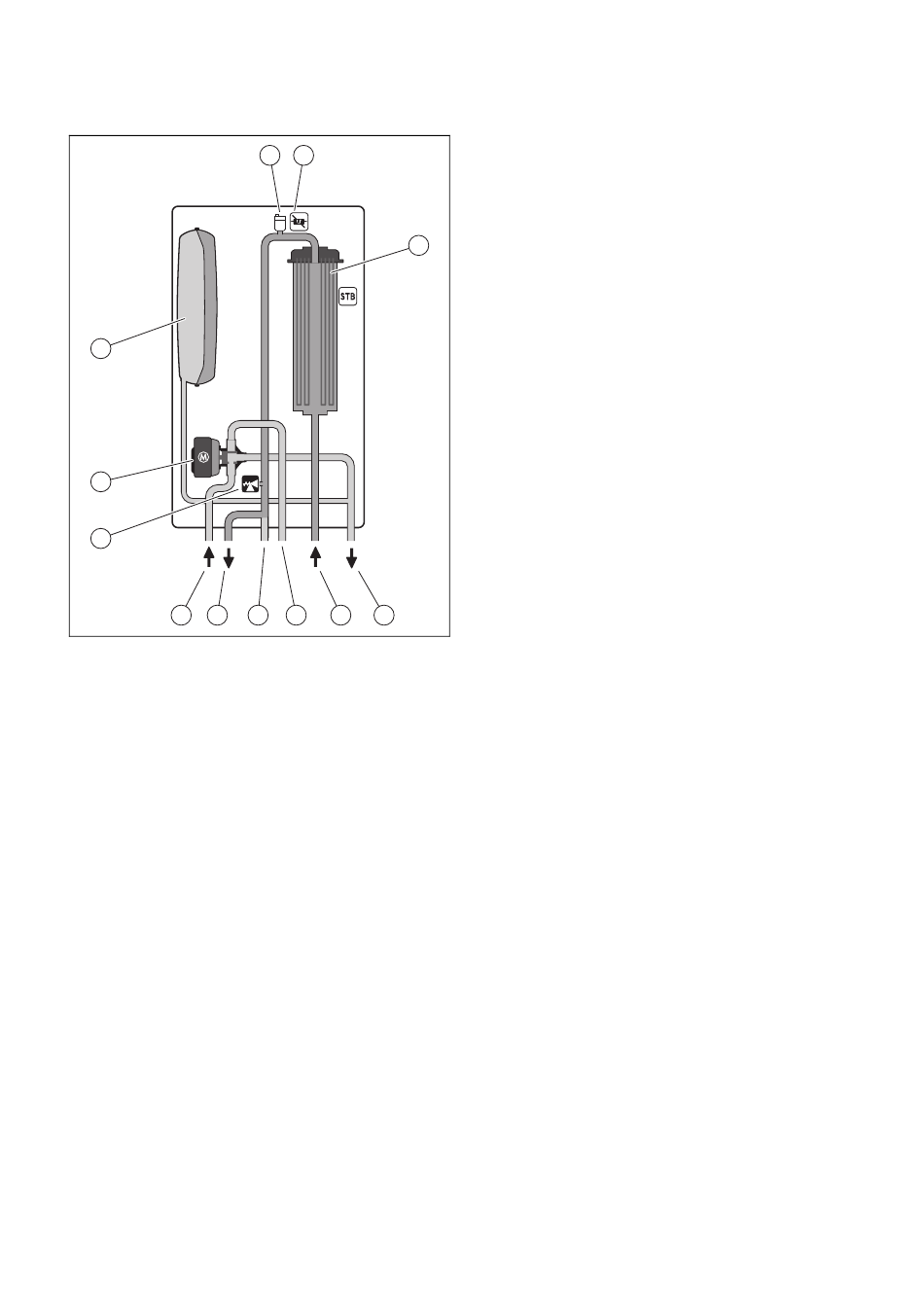

A Funktionsschema
12
11
10
9 8
1 Schnellentlüfter
2 Vorlauftemperaturfühler Ausgang Elektro-Zusatzhei-
zung
3 Zusatzheizung
4 Heizungsrücklauf zur Außeneinheit
5 Heizungsvorlauf von der Außeneinheit
6 Heizkreis Rücklauf Warmwasser
0020291526_00 Hydraulikstation Installations- und Wartungsanleitung
1 2
3
7 6 5 4
7 Heizkreis Vorlauf Warmwasser
8 Gebäudekreis Vorlauf Heizung
9 Gebäudekreis Rücklauf Heizung
10 Sicherheitsventil 3 bar
11 Vorrangumschaltventil
12 Membran-Ausdehnungsgefäß
Anhang
