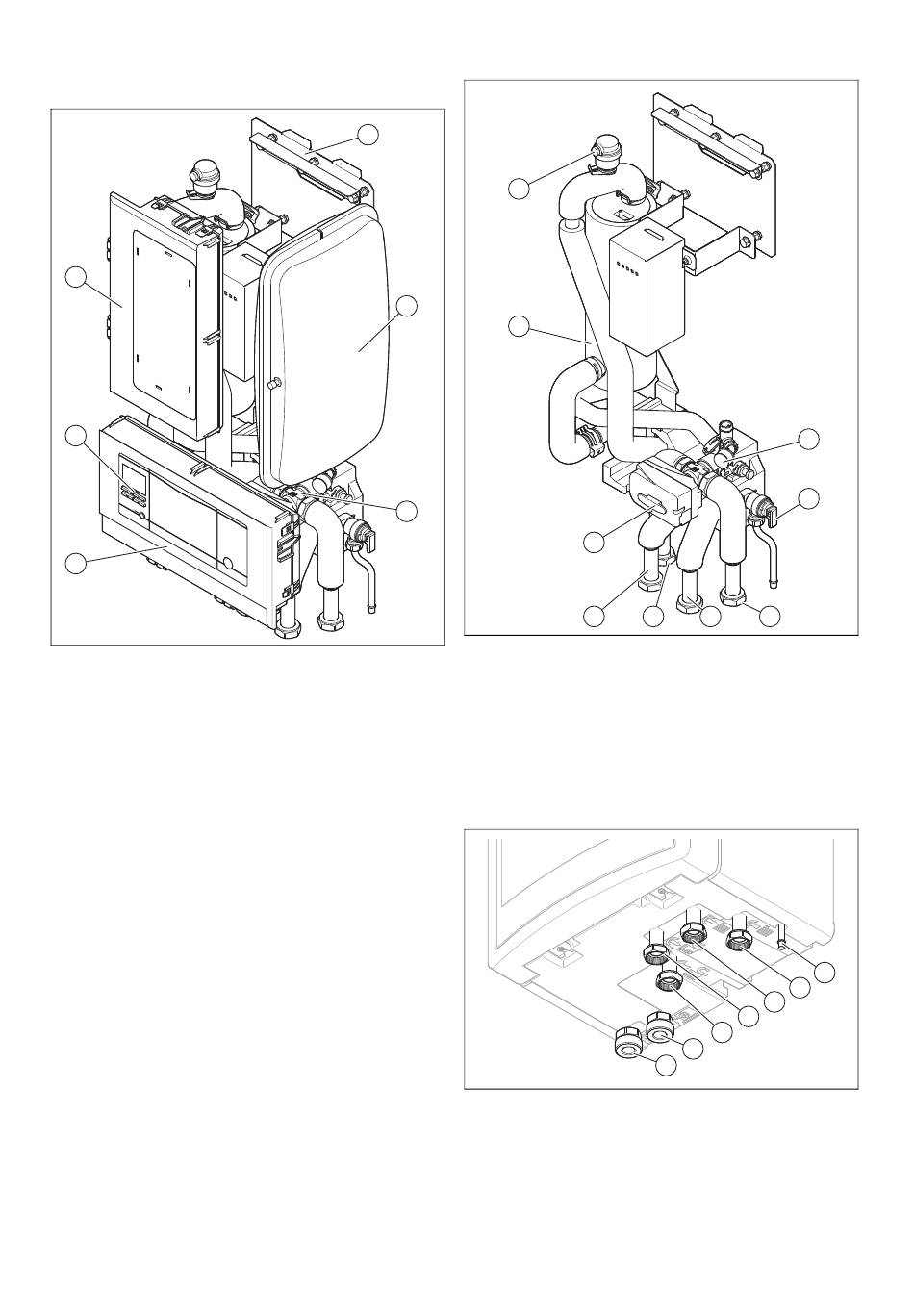

3.3 Produktübersicht
3.3.1 Produktaufbau
6
5
4
1 Produkthalter
2 Ausdehnungsgefäß
3 Hydraulikblock
0020291526_00 Hydraulikstation Installations- und Wartungsanleitung
1
2
3
4 Schaltkasten mit Reg-
lerleiterplatte
5 Regler der Inneneinheit
6 Schaltkasten mit Netz-
anschluss-Leiterplatte
Produktbeschreibung 3
3.3.2 Aufbau des Hydraulikblocks
9
8
7
6
1 Manometer
2 Sicherheitsventil
3 Rücklauf Gebäudekreis
4 Vorlauf Gebäudekreis
5 Rücklauf Warmwasser-
speicher
3.3.3

Unterseite des Produkts

1 Ablauf Sicherheitsventil
2 Rücklauf Gebäudekreis
3 Vorlauf Gebäudekreis
4 Vorlauf Warmwasser-
speicher
1
2
5 4 3
6 Vorlauf Warmwasser-
speicher
7 Vorrangumschaltventil
(Heizkreis/Speicher-
ladung)
8 Elektro-Zusatzheizung
9 Schnellentlüfter
1
2
3
4
5
6
7
5 Rücklauf Warmwasser-
speicher
6 Heizungsrücklauf
7 Heizungsvorlauf
