6.5

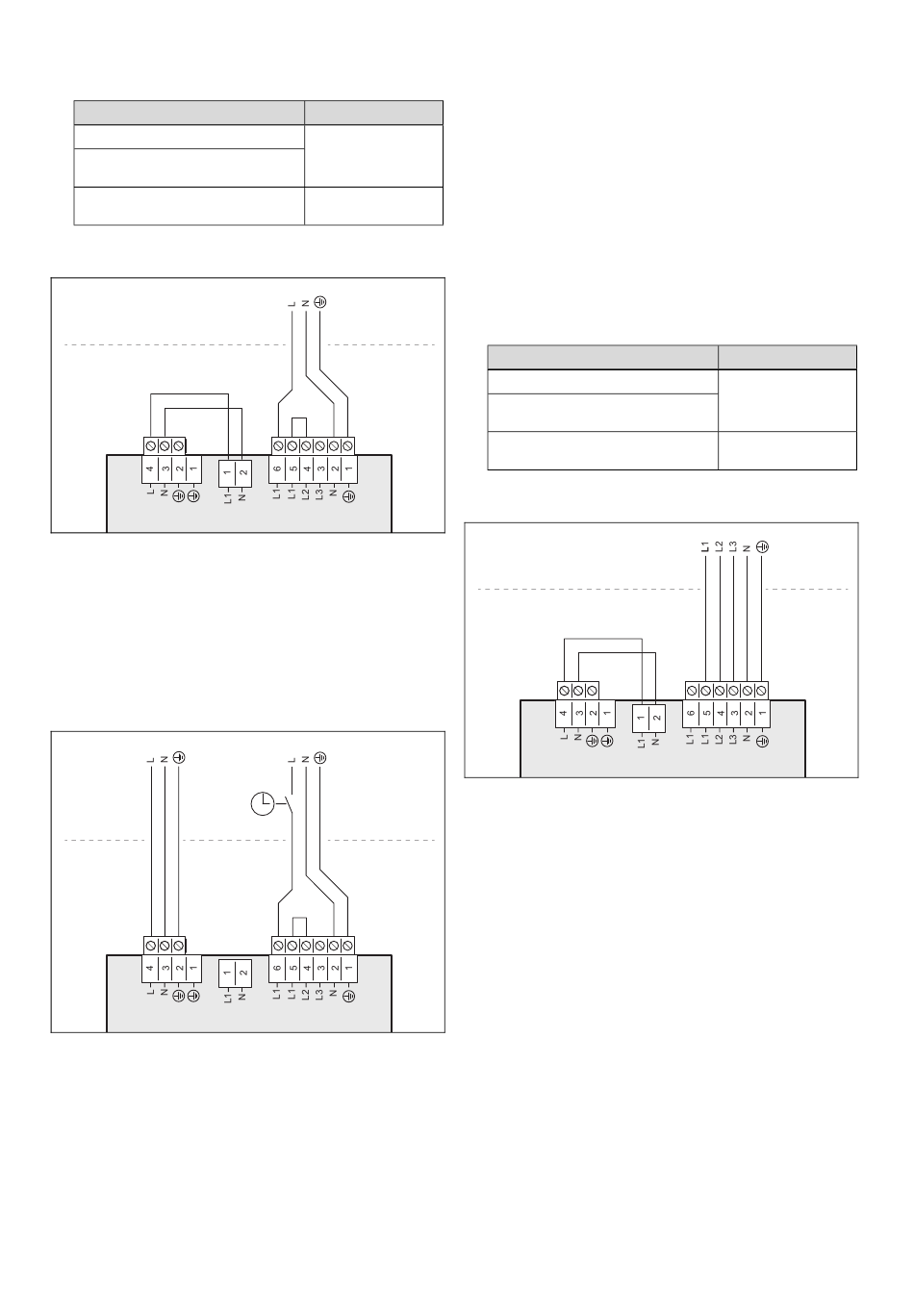

Stromversorgung herstellen, 1~/230V

▶
Ermitteln Sie die Anschlussart:
Fall
EVU-Sperre nicht vorgesehen
EVU-Sperre vorgesehen, Abschal-
tung über Anschluss S21
EVU-Sperre vorgesehen, Abschal-
tung über Trennschütz
6.5.1

1~/230V einfache Stromversorgung

X311 X310
1. Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
2. Installieren Sie für das Produkt einen Trennschalter.
3. Verwenden Sie das bereits vormontierte 3-polige Netz-
anschlusskabel (3 x 4 mm
4. Schließen Sie das Netzanschlusskabel an L1, N, PE
an.
6.5.2

1~/230V zweifache Stromversorgung

X311 X310
1. Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
2. Installieren Sie für das Produkt zwei Trennschalter.
3. Verwenden Sie das bereits vormontierte 3-polige
Netzanschlusskabel und ein weiteres 3-poliges Netz-
anschlusskabel (3 x 4 mm
beständigkeit von 90 °C.
0020291526_00 Hydraulikstation Installations- und Wartungsanleitung
Anschlussart
einfache Stromver-
sorgung
zweifache Stromver-
sorgung
X300
2
).
X300
2
) mit einer Temperatur-
Elektroinstallation 6
–
Beachten Sie, dass handelsübliche Netzanschluss-
kabel in der Regel nicht ausreichend temperaturbe-
ständig sind.
4. Verbinden Sie das vormontierte Netzanschlusskabel
am Anschluss X300 mit dem Wärmepumpen-Stromzäh-
ler.
5. Entfernen Sie die 2-polige Brücke zwischen den An-
schlüssen X310 und X311.
6. Schließen Sie das zusätzliche Netzanschlusskabel
(vom Haushaltsstromzähler) am Anschluss X311 an.
7. Befestigen Sie die Kabel mit den Zugentlastungsklem-
men.
6.6

Stromversorgung herstellen, 3~/400V

▶
Ermitteln Sie die Anschlussart:
Fall
EVU-Sperre nicht vorgesehen
EVU-Sperre vorgesehen, Abschal-
tung über Anschluss S21
EVU-Sperre vorgesehen, Abschal-
tung über Trennschütz
6.6.1

3~/400V einfache Stromversorgung

X311 X310
1. Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
2. Installieren Sie für das Produkt einen Trennschalter.
3. Verwenden Sie das mitgelieferte 5-polige Netzan-
schlusskabel (5 x 2,5 mm
4. Entfernen Sie das vormontierte 3-polige Netzanschluss-
kabel am Anschluss X300.
5. Entfernen Sie die 2-polige Brücke zwischen den Kon-
takten L1 und L2 am Anschluss X300.
6. Schließen Sie das 5-polige Netzanschlusskabel am
Anschluss X300 an .
Anschlussart
einfache Stromver-
sorgung
zweifache Stromver-
sorgung
X300
2
) .
