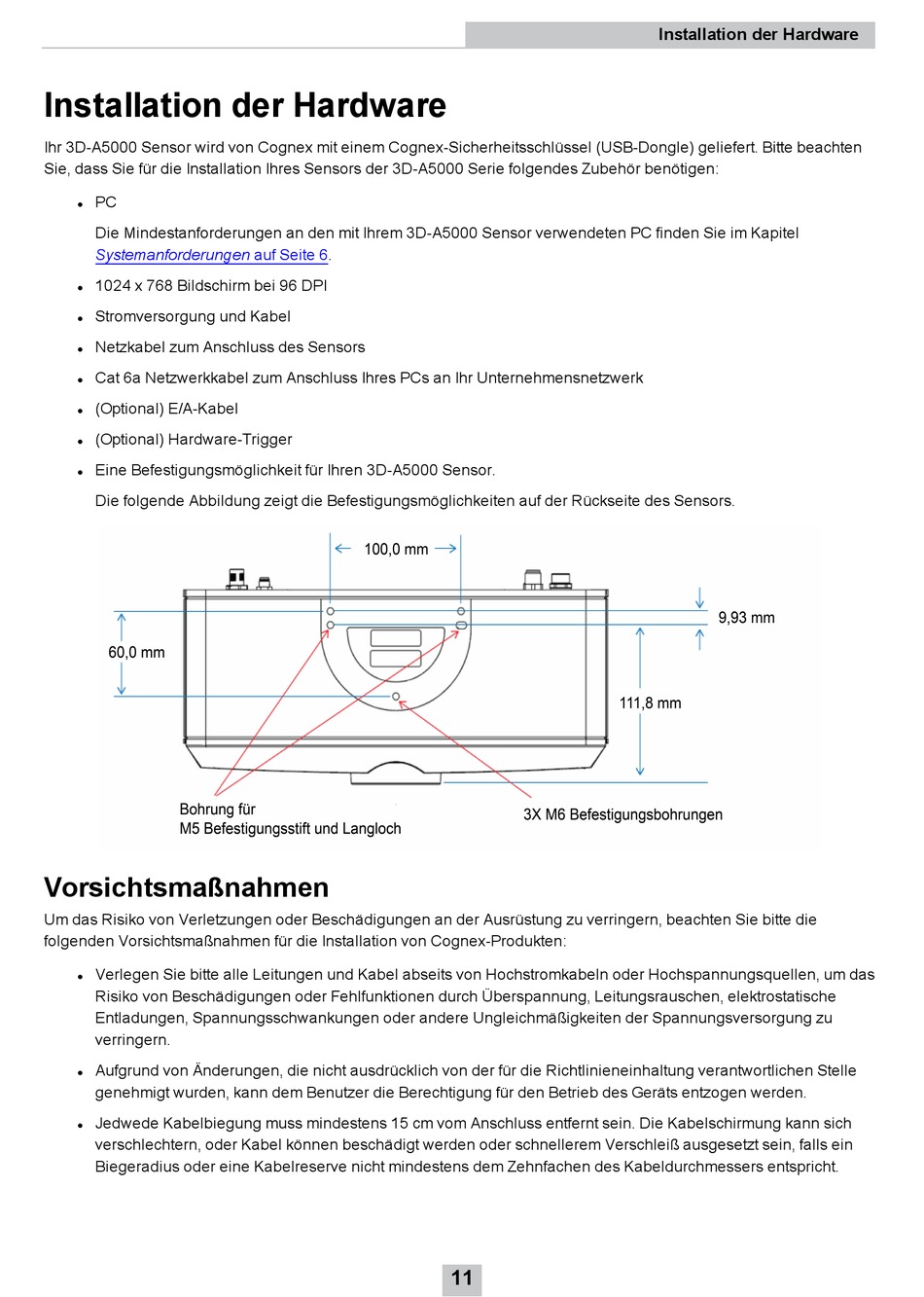

Installation der Hardware
Ihr 3D-A5000 Sensor wird von Cognex mit einem Cognex-Sicherheitsschlüssel (USB-Dongle) geliefert. Bitte beachten
Sie, dass Sie für die Installation Ihres Sensors der 3D-A5000 Serie folgendes Zubehör benötigen:
PC
l
Die Mindestanforderungen an den mit Ihrem 3D-A5000 Sensor verwendeten PC finden Sie im Kapitel
Systemanforderungen auf
1024 x 768 Bildschirm bei 96 DPI
l
Stromversorgung und Kabel
l
Netzkabel zum Anschluss des Sensors
l
Cat 6a Netzwerkkabel zum Anschluss Ihres PCs an Ihr Unternehmensnetzwerk
l
(Optional) E/A-Kabel
l
(Optional) Hardware-Trigger
l
Eine Befestigungsmöglichkeit für Ihren 3D-A5000 Sensor.
l
Die folgende Abbildung zeigt die Befestigungsmöglichkeiten auf der Rückseite des Sensors.
Vorsichtsmaßnahmen
Um das Risiko von Verletzungen oder Beschädigungen an der Ausrüstung zu verringern, beachten Sie bitte die
folgenden Vorsichtsmaßnahmen für die Installation von Cognex-Produkten:
Verlegen Sie bitte alle Leitungen und Kabel abseits von Hochstromkabeln oder Hochspannungsquellen, um das
l
Risiko von Beschädigungen oder Fehlfunktionen durch Überspannung, Leitungsrauschen, elektrostatische
Entladungen, Spannungsschwankungen oder andere Ungleichmäßigkeiten der Spannungsversorgung zu
verringern.
Aufgrund von Änderungen, die nicht ausdrücklich von der für die Richtlinieneinhaltung verantwortlichen Stelle
l
genehmigt wurden, kann dem Benutzer die Berechtigung für den Betrieb des Geräts entzogen werden.
Jedwede Kabelbiegung muss mindestens 15 cm vom Anschluss entfernt sein. Die Kabelschirmung kann sich
l
verschlechtern, oder Kabel können beschädigt werden oder schnellerem Verschleiß ausgesetzt sein, falls ein
Biegeradius oder eine Kabelreserve nicht mindestens dem Zehnfachen des Kabeldurchmessers entspricht.
Seite 6.
