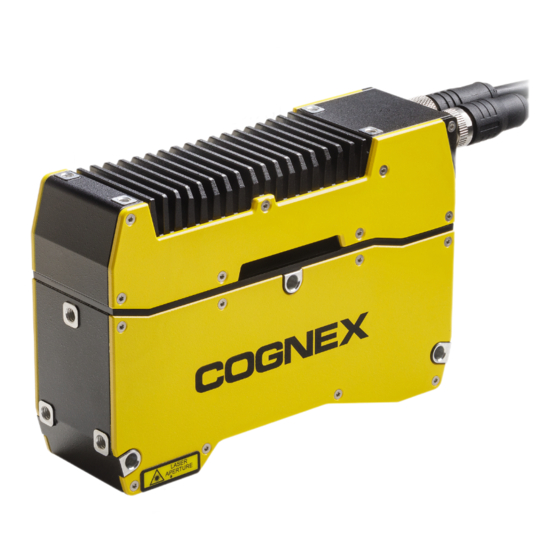

- Seite 1 ® In-Sight 3D-L4000-Serie Wegsensor Handbuch 18.November 2020...
-
Seite 2: Vorschriften Und Konformität
Vorschriften und Konformität Hinweis: Aktuelle Informationen über die CE-Erklärung und die Konformitätsrichtlinien finden Sie auf der Cognex-Supportwebsite: cognex.com/support. Cognex Corporation Hersteller One Vision Drive Natick, MA 01760, USA 3D-L4050: Richtlinienmodell 50203 3D-L4100: Richtlinienmodell 50203 3D-L4300: Richtlinienmodell 50203 Dies ist ein Gerät der Klasse A. Im Wohnbereich kann dieses Gerät Funkstörungen verursachen. - Seite 3 3D-L4050: Richtlinienmodell 50203 TÜV 3D-L4100: Richtlinienmodell 50203 3D-L4300: Richtlinienmodell 50203 NRTL: TÜV SÜD AM SCC/NRTL OSHA Schema für UL/CAN 61010-1. CB-Bericht auf Anfrage erhältlich. TÜV SÜD AM, IEC/EN 61010-1.
- Seite 4 RoHS (China) Gefährliche Substanzen 有 害 物 质 Teilebezeichnung Blei (Pb) Quecksilber Cadmium Sechswertiges Polybromierte Polybromierte 部 件 名 称 铅 (Hg) (Cd) Chrom Biphenyle Diphenylether 汞 镉 (Cr (VI)) (PBB) (PBDE) 六 价 铬 多 溴 联 苯 多 溴 二 苯 醚 Richtlinienmodell 50203 Diese Tabelle wurde gemäß...
- Seite 5 Für Benutzer in der Europäischen Union Cognex befolgt die Richtlinie 2012/19/EG des Europäischen Parlaments und des Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE). Für die Herstellung dieses Produkts wurden natürliche Ressourcen verwendet. Es kann gefährliche Substanzen enthalten, die bei nicht sachgemäßer Entsorgung die Gesundheit und Umwelt schädigen können.
-
Seite 6: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Beachten Sie folgende Vorsichtsmaßnahmen, um bei der Installation des Cognex- Produkts das Risiko von Verletzungen oder Beschädigungen Ihrer Geräte zu verringern: Das Vision-System benötigt ein UL- oder NRTL-Netzteil mit einem 24-V- DC-Ausgang, das folgende Leistungsanforderungen erfüllt: Mindestens 1 A Dauerstrom. - Seite 7 Verlegen Sie Leitungen und Kabel abseits von Hochstromkabeln oder Hochspannungsquellen, um das Risiko von Beschädigungen oder Fehlfunktionen durch folgende Ursachen zu verringern: Überspannung, Leitungsbrummen, elektrostatische Entladungen, Spannungsschwankungen oder andere Ungleichmäßigkeiten der Spannungsversorgung. Das Produkt enthält keine Teile, die vom Benutzer gewartet werden können.
- Seite 8 Produktservice Informieren Sie Ihren Cognex-Vertriebsmitarbeiter über Leistungsprobleme. Der Sensor darf nur durch einen geschulten Cognex-Mitarbeiter gewartet werden. Senden Sie die Einheit zur Wartung oder Reparatur an Cognex zurück. Sensor nicht betreiben, wenn das Gehäuse beschädigt ist.
- Seite 9 Laser-Modelle Die folgenden Sensoren beinhalten einen Laser der Klasse 2M: Modell Laserprodukt der Klasse 2M 3D-L4050 √ 3D-L4100 3D-L4300...
- Seite 10 Laserlicht, nicht in den Strahl blicken: Laserprodukt der Klasse 2M. Die Nichtbeachtung dieser Vorschriften kann zu schweren Verletzungen führen. Cognex bringt auf allen Wegsensoren der 3D-L4000-Serie die folgenden Kennzeichnungen an: Konformität mit FDA-Leistungsstandards für Laserprodukte, mit Ausnahme von IEC 60825-1 Ed. 3 (Laser-Hinweis Nr. 56 vom 8. Mai 2019).
- Seite 11 Produkt keine geplanten Wartungsarbeiten notwendig. Der Sensor darf unter keinen Umständen betrieben werden, wenn er defekt oder das Siegel beschädigt ist. Cognex Corporation haftet nicht für Schäden, die durch die Nutzung einer defekten Einheit verursacht wurden. Der Sensor oder sein Gehäuse dürfen unter keinen Umständen verändert werden.
- Seite 12 Wenn das Gerät von einer sehr warmen in eine kalte Umgebung gebracht wird, sollte es zum Temperaturausgleich mindestens 2 Stunden bei Raumtemperatur aufbewahrt werden, bevor es in die Extremtemperatur verbracht wird.
- Seite 13 Orte der Kennzeichnungen WARNUNG: Laserlicht, nicht in den Strahl blicken: Laserprodukt der Klasse 2M. Die Nichtbeachtung dieser Vorschriften kann zu schweren Verletzungen führen. WARNUNG: Bestrahlung vermeiden – Laserstrahlung tritt aus dieser Öffnung aus.
- Seite 14 In-Sight 3D-L4000-Serie...
-
Seite 15: Installation
Installation In diesem Abschnitt wird der Anschluss des Wegsensors an Standardkomponenten und Zubehör beschrieben. Eine Liste aller Optionen und des gesamten Zubehörs erhalten Sie von Ihrem Cognex-Vertriebsmitarbeiter. Hinweis: Kabel sind separat erhältlich. VORSICHT: Die Kabelverbindungen sind auf die Buchsen des Wegsensors zugeschnitten. - Seite 16 Anschluss des Ethernet-Kabels VORSICHT: Das Ethernet-Kabel muss am entlegenen Ende geerdet sein. Jedes Gerät, mit dem dieses Kabel verbunden wird (typischerweise ein Switch oder ein Router), sollte einen geerdeten Ethernet-Anschluss besitzen. Die Erdung sollte mit einem digitalen Voltmeter überprüft werden. Ist das entfernte Gerät nicht geerdet, sollte ein Massekabel hinzugefügt werden, um Konformität mit örtlichen elektrotechnischen Vorschriften zu gewährleisten.
- Seite 17 2. Damit der Laser funktioniert, müssen LASERAKTIVIERUNG (weiß- violetter Draht) und GEMEINSAMER EINGANG (grüner Draht) angeschlossen werden. Bei NPN: Schließen Sie LASERAKTIVIERUNG an die Masse und GEMEINSAMER EINGANG an +24 VDC an. Bei PNP: Schließen Sie LASERAKTIVIERUNG an +24 VDC und GEMEINSAMER EINGANG an die Masse an. Hinweis: Das Signal von GEMEINSAMER EINGANG wird auch vom TRIGGER- und LASERAKTIVIERUNG-Eingang genutzt.
- Seite 18 Stromversorgung nutzt, müssen die Stromversorgung des Encoders und die 24VDC-Stromversorgung an die gleiche Masseleitung angeschlossen werden. Cognex empfiehlt, unbenutzte Encoder-Anschlüsse mit der Masseleitung zu verbinden. Wenn Encoder-Signaleingänge offen bleiben und die In-Sight 3D-Software zur Verwendung eines Encoders konfiguriert wurde, ist das Verhalten des Encoderzählers unbestimmt.
- Seite 19 6. Schließen Sie das 24-VDC-Netzteil wieder an das Stromnetz an, und schalten Sie es ggf. ein.
- Seite 20 Technische Daten für den Wegsensor Technische 3D-L4050 3D-L4100 3D-L4300 Daten Betriebstemperatur 0 °C bis 45 °C Lagertemperatur -20 °C bis 70 °C Luftfeuchtigkeit 10% bis 85%, nicht kondensierend (Betrieb und Lagerung) Schutzart IP65, wenn alle Kabel ordnungsgemäß angeschlossen wurden. 15 G, 6 Millisekunden, halbsinusförmig Erschütterung Vibrationen 1,5 mm Doppelamplitude, 10 bis 57 Hz für 3 Stunden (180 Minuten) pro Achse mit 6 Zyklen...
- Seite 21 Sensorwartung Die Fenster zur Kamera und zum Laser müssen sauber und defektfrei gehalten werden, um einen ordnungsgemäßen Betrieb zu gewährleisten. Kratzer, Staub oder Schmutz beeinträchtigen die Genauigkeit der aufgenommenen Bilder. VORSICHT: Achten Sie darauf, die Antireflexbeschichtung auf den Scheiben nicht zu beschädigen. Für die Reinigung der Laser- und der Kamerascheibe gelten folgende Empfehlungen: Ziehen Sie den Netzstecker, damit der Laser nicht eingeschaltet werden...
- Seite 22 Copyright © 2020 Cognex Corporation. Alle Rechte vorbehalten.
