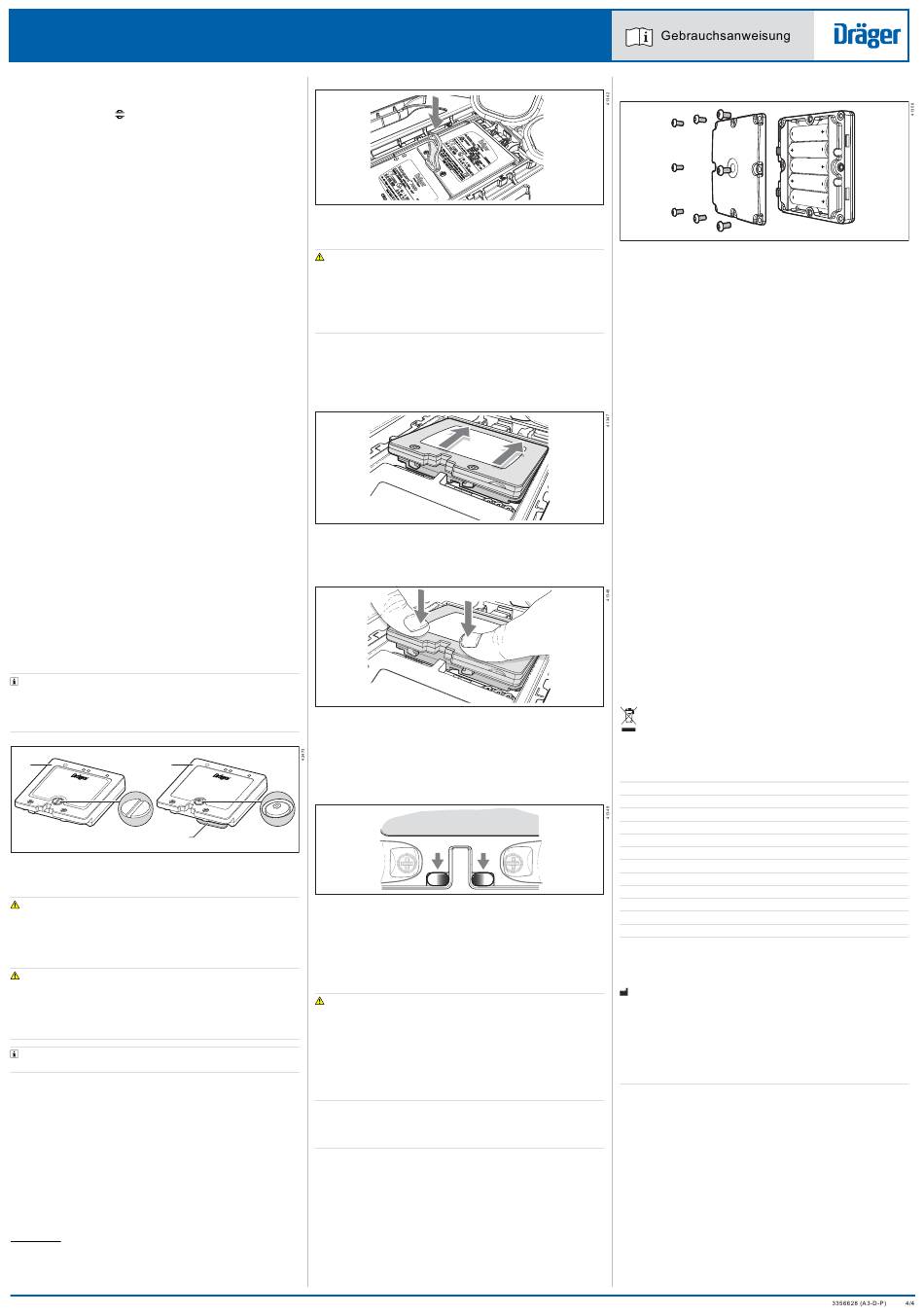

Bodyguard
®
7000
Elektronisches Überwachungssystem
– Bei ca. 10 bar bis 8 bar werden der EOST-Alarm und die
mechanische Pfeife beendet.
– Wenn das System vollständig entlüftet ist, wird das Symbol
„Geöffnetes Ventil"
angezeigt, die radialen Abschnitte werden
im Uhrzeigersinn ausgeblendet, und auf dem Bildschirm werden 0
(Null) bar angezeigt.
4. Das elektronische System ausschalten (siehe Abschnitt 4.4.5).
6.4 Reinigung
Das Produkt wie in der zugehörigen Gebrauchsanweisung für
Atemschutzgeräte beschrieben reinigen und die folgenden Punkte
beachten.
– Der LCD-Bildschirm verfügt über einen externen Schutzbildschirm,
der ein abnehmbarer, transparenter Bildschirm ist. Den
Schutzbildschirm entfernen und bei Bedarf reinigen.
– Die Versorgungseinheit entfernen (siehe Abschnitt 6.5.2) und die
Versorgungseinheit, die Batteriepole und die Vertiefung der
Rückenplatte reinigen.
– Nach der Reinigung die Teile wieder zusammenbauen und die
Funktionsprüfung durchführen (siehe Abschnitt 6.3).
– Mit Servicepersonal oder Dräger in Verbindung setzen, wenn eine
weitere Demontage oder eine gründlichere Reinigung des Produkts
erforderlich ist.
6.5 Versorgungseinheit
6.5.1 Typen von Versorgungseinheiten
Versorgungseinheit mit 5 austauschbaren 1,5-V-Batterien
– Nur in Verbindung mit nicht telemetrischen Versionen verwendbar.
– Die geschätzte Batterielaufzeit beträgt ca. 12 Monate bei 1 Stunde
Nutzung pro Tag
1)
.
– Die Versorgungseinheit wird mit eingesetzten Batterien geliefert.
Versorgungseinheit mit einzelnem 6,5-V-Akku
– Es gibt 2 Versionen der aufladbaren Versorgungseinheit.
– Die Telemetrieversion (Abb. 5, Pos. 1) verfügt über eine
geschlitzte Befestigungsschraube. Diese Version ist nur für
Telemetrie-Atemschutzgeräte (PSS
®
geschätzte Akkulaufzeit beträgt ca. 8 Stunden zwischen den
Ladevorgängen
1)
.
– Die nicht telemetrische Version (Abb. 5, Pos. 2) verfügt über eine
Sechskantschraube, die mit einem Manipulierschutz versehen ist.
Diese Version ist nur für nicht telemetrische Atemschutzgeräte
geeignet. Die geschätzte Akkulaufzeit beträgt ca. 50 Stunden
zwischen den Ladevorgängen
1)
.
– Die Versorgungseinheit ist bei der Auslieferung nicht vollständig
aufgeladen. Die Versorgungseinheit vor Gebrauch aufladen (siehe
Abschnitt 6.5.5).
– Dräger empfiehlt, den Akkuzustand alle 6 Monate zu kontrollieren.
Hierfür ist ein Vierfach-Ladegerät von Dräger erforderlich (weitere
Informationen sind bei Dräger erhältlich).
Wenn die Versorgungseinheit von einem austauschbaren Batterietyp
auf einen wiederaufladbaren Typ oder umgekehrt umgestellt wird, ist ein
Bodyguard
®
-Konfigurationsupdate über Dräger PC Link erforderlich. Die
Änderung des Typs der Versorgungseinheit gilt nur für nicht
telemetrische Atemschutzgeräte.
1
2
3
Abb. 5
Aufladbare Versionen der Versorgungseinheit
6.5.2 Entfernen der Versorgungseinheit
VORSICHT
Bei der Telemetrieversion (Abb. 5, Pos. 1) ist die Schraube unverlierbar.
Der Versuch, die Schraube aus dem Gehäuse der Versorgungseinheit zu
entfernen, kann die Versorgungseinheit beschädigen.
► Nicht versuchen, die Schraube aus dem Gehäuse der
Versorgungseinheit zu entfernen.
VORSICHT
Bei der telemetrischen Version (Abb. 5, Pos. 2) ist die Schraube mit
einem Manipulierschutz versehen, um ein Entfernen der Schraube zu
verhindern.
► Nicht versuchen, den Sicherheitsverschluss zu entfernen oder die
Schraube zu lösen.
Ein Entriegelungsschlüssel (Dräger Sachnummer 3356667) wird
zusammen mit dem Atemschutzgerät geliefert.
1. Die Schraube nur bei der Telemetrieversion (Abb. 5, Position 1)
gegen den Uhrzeigersinn mit einer geeigneten Münze lösen.
2. Den Entriegelungsschlüssel einlegen und nach unten drücken (Abb.
6).
1) Die tatsächliche Laufzeit der Batterie der Versorgungseinheit hängt von der
Betriebszeit des Systems, der Alarmhäufigkeit, der Umgebungstemperatur und
der Verwendung der Hintergrundbeleuchtung ab. Bei ausgeschaltetem System
wird eine geringe Energiemenge der Batterie verbraucht.
3. Die Versorgungseinheit entfernen.
Abb. 6
6.5.3 Einsetzen der Versorgungseinheit
WARNUNG
Bei freiliegenden Batteriepolen besteht Explosions- oder Brandgefahr
durch Funkenbildung.
► Die Telemetrieversion (Abb. 5, Position 1) nur an Atemschutzgeräte
anschließen, die mit einem PSS
► Die nicht telemetrische Version nur verwenden, wenn die
Klemmenabdeckung (Abb. 5, Position 3) sicher und unbeschädigt ist.
1. Die Versorgungseinheit und das Druckmodul überprüfen und
sicherstellen, dass die Batteriepole und der Dichtungsrand sauber
und unbeschädigt sind. Mit Servicepersonal oder Dräger in
Verbindung setzen, wenn Beschädigungen vorhanden sind.
2. Die Versorgungseinheit in die Vertiefung der Rückenplatte (Abb. 7)
einsetzen.
Merlin
®
) geeignet. Die
Abb. 7
3. Die Daumen auf die Oberseite der beiden Schrauben legen und fest
nach unten drücken, um die Versorgungseinheit zu arretieren (Abb.
8).
Abb. 8
4. Beim Herunterdrücken sicherstellen, dass sich die beiden
Schiebeverriegelungen in ihre Verriegelungsposition bewegen, die
durch die beiden Schlüssellöcher wie abgebildet angezeigt wird (Abb.
9).
– Wenn die Versorgungseinheit angeschlossen ist, ertönt ein Ton
und die Startsequenz beginnt (siehe Abschnitt 4.4.3).
Abb. 9
5. Nur Telemetrieversion (Abb. 5, Pos. 1): Die Schraube mit einer
geeigneten Münze anziehen (einspannen), bis sie in der Aussparung
einrastet und eine spürbare Erhöhung der Drehkraft zu fühlen ist.
Nicht zu fest anziehen, da sonst Beschädigungen auftreten können.
6.5.4 Austausch von 1,5-V-Batterien
WARNUNG
Explosions-, Brand- oder chemische Gefahr.
► Batterien nicht in explosiven oder entflammbaren Umgebungen
entnehmen oder einsetzen.
► Batterien vor Hitze schützen, nicht wiederaufladbare Batterien nicht
versuchen aufzuladen und die Batteriepole nicht kurzschließen.
► Nur den empfohlenen Batterietyp verwenden, Batterien nur durch
Batterien gleichen Typs ersetzen und keine neuen und gebrauchten
Batterien kombinieren.
HINWEIS
Umweltgefährdung. Verbrauchte Batterien gemäß den nationalen oder
vor Ort geltenden Vorschriften entsorgen. Weitere Informationen sind bei
den örtlichen Entsorgungsunternehmen erhältlich.
Nur die folgenden, zugelassenen Batterietypen verwenden.
– Duracell
– Duracell
1. Die Versorgungseinheit entfernen (siehe Abschnitt 6.5.2).
Entfernen der Versorgungseinheit
®
Merlin
®
Modem ausgestattet sind.
Einsetzen der Versorgungseinheit
Herunterdrücken der Versorgungseinheit
Überprüfung der Verriegelungen
®
LR6 (1,5 V)
®
Plus LR6 (1,5 V)
2. Die 8 Schrauben (Abb. 10) mit einem 2,5-mm-Inbusschlüssel
entfernen.
Abb. 10
Austausch von 1,5-V-Batterien
3. Batteriedeckel entfernen.
4. Batterien entnehmen.
5. Einen neuen Satz Batterien einlegen, wobei die Polarität im Inneren
der Einheit beachtet werden muss.
6. Den Dichtring im Inneren des Batteriefachdeckels überprüfen. Mit
Dräger oder Servicepersonal in Verbindung setzen, wenn ein
Austausch des Dichtrings erforderlich ist.
7. Den Batteriefachdeckel wieder einsetzen und ziehen die Schrauben
festziehen. Nicht zu fest anziehen (Dräger empfiehlt, mit 0,4 Nm
(0,3 lbf ft) anzuziehen).
6.5.5 Laden von 6,5-V-Akku-Versorgungseinheiten
Aufladbare Versorgungseinheiten können mit dem Vierfach-Ladegerät
von Dräger (beide Versionen) oder dem Kfz-Ladegerät von Dräger (nur
Telemetrieversion) aufgeladen werden. Informationen zum Ladevorgang
sind in der Gebrauchsanweisung des Vierfach-Ladegeräts oder des
PSS
®
Merlin
®
enthalten.
7
Lagerung
– Das Produkt wie in der Gebrauchsanweisung des Atemschutzgerätes
beschrieben lagern.
– Wenn das System über einen längeren Zeitraum nicht verwendet
wird:
– Die Versorgungseinheit entfernen (siehe Abschnitt 6.5.2).
– Wenn die Versorgungseinheit über austauschbare 1,5-V-Akkus
verfügt,die Akkus aus der Versorgungseinheit entfernen (siehe
Abschnitt 6.5.4).
8
Entsorgung
8.1 Allgemeines
Produkt gemäß den geltenden Vorschriften im Einsatzland entsorgen.
8.2 Richtlinie über Elektro- und Elektronik-
Altgeräte (WEEE)
Dieses Produkt darf nicht als Siedlungsabfall entsorgt werden. Es
ist daher mit dem nebenstehenden Symbol gekennzeichnet.
Dräger nimmt dieses Produkt kostenlos zurück. Informationen dazu
geben die nationalen Vertriebsorganisationen und Dräger.
9
Technische Daten
EOST-Alarm
Start
60 bar bis 50 bar
Stopp
10 bar bis 8 bar
Stromversorgung
Austauschbarer Batterietyp
5 x 1,5-V-Batterie
Aufladbarer Typ
6,5 V NiMH
DSU
Voralarmaktivierung
21 bis 25 Sekunden
Hauptalarmaktivierung
Ca. 8 Sekunden
Nennfrequenz und Leistungsstufe
125 kHz
66 dBμA/m bei 10 m
40 kHz
42 dBμA/m bei 10 m
10 Hersteller- und
Dokumentinformationen
Hersteller
Dräger Safety UK Limited
Ullswater Close
Blyth, NE24 4RG
United Kingdom
Tel: +44 1670 352 891
Fax: +44 1670 356 266
www.draeger.com
3356628_de
© Dräger Safety UK Limited
Ausgabe: 15 – 2019-08 (Ausgabe: 1 – 2007-12)
Änderungen vorbehalten
