Betriebsanleitung
Vibrationsgrenzschalter für Flüssigkeiten

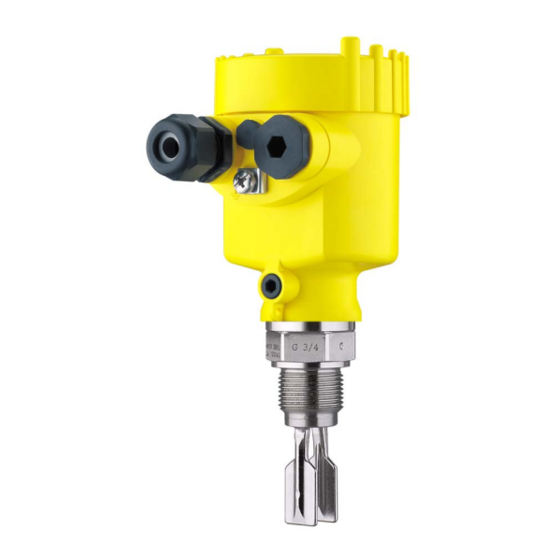

VEGASWING 61
- kontaktloser Schalter
Document ID: 29223

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEGA VEGASWING 61

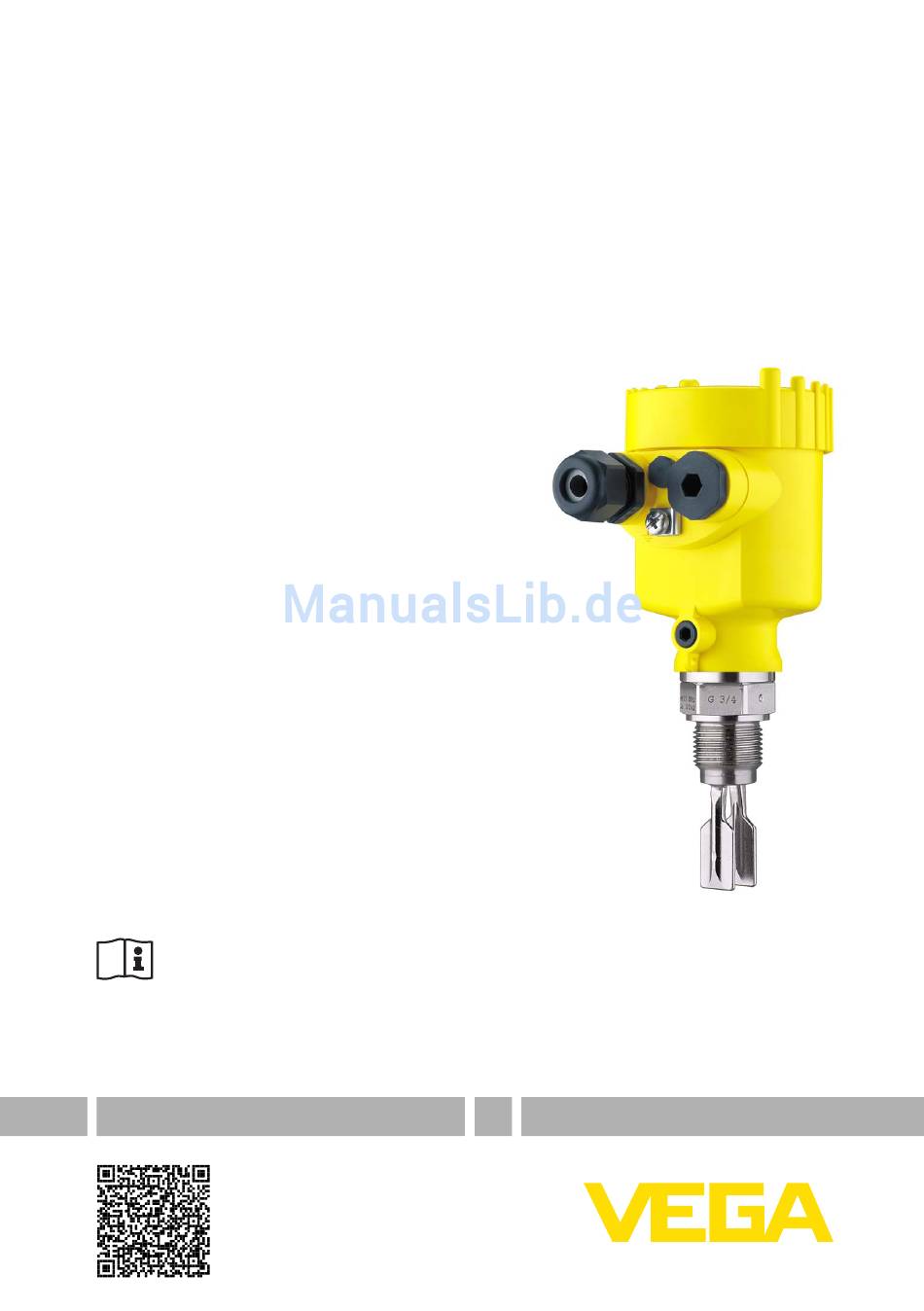

  • Seite 1 Betriebsanleitung Vibrationsgrenzschalter für Flüssigkeiten VEGASWING 61 - kontaktloser Schalter Document ID: 29223...
  • Seite 2: Inhaltsverzeichnis

    Störungen beseitigen ..................... 23 Elektronik austauschen ....................24 Vorgehen im Reparaturfall ....................25 Ausbauen Ausbauschritte ....................... 26 Entsorgen ........................26 Anhang Technische Daten ......................27 Maße ..........................34 Gewerbliche Schutzrechte ..................... 37 Warenzeichen ........................ 37 VEGASWING 61 • - kontaktloser Schalter...
  • Seite 3: Vegaswing 61 • - Kontaktloser Schalter

    Inhaltsverzeichnis Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2016-11-18 VEGASWING 61 • - kontaktloser Schalter...
  • Seite 4: Zu Diesem Dokument

    Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGASWING 61 • - kontaktloser Schalter...
  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGASWING 61 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.
  • Seite 6: Sicherheitskennzeichen Am Gerät

    Prüfung. Die EU-Konformitätserklärung finden Sie auf unserer Hompage unter www.vega.com/downloads. SIL-Konformität Der VEGASWING 61 erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508 bzw. IEC 61511. Weitere Informationen finden Sie im Safety Manual "VEGASWING Serie 60". Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise.
  • Seite 7: Produktbeschreibung 3.1 Aufbau

    – Safety Manual "Funktionale Sicherheit (SIL)" (optional) – Zusatzanleitung "Steckverbinder für Grenzstandsensoren" (optional) – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Komponenten Der VEGASWING 61 besteht aus den Komponenten: • Gehäusedeckel • Gehäuse mit Elektronik • Prozessanschluss mit Schwinggabel Abb.
  • Seite 8: Arbeitsweise

    Flüssigkeiten eingesetzt werden. Typische Anwendungen sind Überlauf- und Trockenlaufschutz. Mit der nur 40 mm langen Schwinggabel kann der VEGASWING 61 z. B. auch in Rohrleitungen ab DN 32 montiert werden. Die kleine Schwing- gabel gestattet den Einsatz in Behältern, Tanks und Rohren. Durch sein einfaches und robustes Messsystem lässt sich der VEGASWING...
  • Seite 9: Lagerung Und Transport

    ASME B 16.5, JIS B 2210-1984, GOST 12821-80. Weitere Informationen finden Sie in der Zusatzanleitung "Flansche nach DIN-EN-ASME-JIS". Elektronikeinsatz Der Elektronikeinsatz SW E60 ist ein Austauschteil für Grenzschalter VEGASWING 61. Weitere Informationen finden Sie in der Betriebsanleitung des Elekt- ronikeinsatzes. VEGASWING 61 • - kontaktloser Schalter...
  • Seite 10 Um Grenzstandsensoren mit einem trennbaren Anschluss an die Steckverbinder Spannungsversorgung bzw. Signalauswertung anzuschließen, sind die Sensoren auch mit Steckverbindern verfügbar. Folgende Steckverbinder sind verfügbar: • M12 x 1 • ISO 4400 • Harting HAN 7D • Harting HAN 8D • Amphenol-Tuchel VEGASWING 61 • - kontaktloser Schalter...
  • Seite 11: Montieren 4.1 Allgemeine Hinweise

    Medium Wasser bei Grundeinstellung des Dich- teschalters ≥ 0,7 g/cm³ (0.025 lbs/in³). Achten Sie beim Einbau des VEGASWING 61 darauf, dass sich diese Markierung auf der Höhe des gewünschten Schaltpunktes befindet. Beachten Sie, dass sich der Schaltpunkt des Gerätes verschiebt, wenn das Medium eine von Wasser abweichende Dichte hat - Wasser 1 g/cm³...
  • Seite 12 Schaltpunkt ca. 27 mm (1.06 in) Abb. 3: Montage waagerecht Schaltpunkt Abb. 4: Waagerechter Einbau (empfohlene Einbaulage, vor allem für anhaftende Medien) Schaltpunkt Markierung bei Gewindeausführung, nach oben ausgerichtet Bei Flanschausführungen ist die Gabel folgendermaßen ausgerichtet. VEGASWING 61 • - kontaktloser Schalter...
  • Seite 13 Abb. 6: Maßnahmen gegen das Eindringen von Feuchtigkeit Vorsicht: Transport Halten Sie den VEGASWING 61 nicht an der Schwinggabel. Insbe- sondere bei Flansch- oder Rohrversionen kann die Schwinggabel durch das Gerätegewicht beschädigt werden. Transportieren Sie beschichtete Geräte mit äußerster Vorsicht und vermeiden Sie Berüh- rungen mit der Schwinggabel.
  • Seite 14: Montagehinweise

    O-Ring nicht benötigt. Beachten Sie, dass dieser Einschweißstutzen nicht für beschichtete Gerätevarianten geeignet ist. Schrauben Sie den VEGASWING 61 bis zum Anschlag in den Einschweißstutzen. Sie können die spätere Stellung schon vor dem Schweißen festlegen. Markieren Sie die entsprechende Stellung des Einschweißstutzens.
  • Seite 15 Vermeiden Sie deshalb bei horizontalem Einbau Stutzen für Flansche und Einschraubstutzen. Einströmendes Medium Wenn der VEGASWING 61 im Befüllstrom eingebaut ist, kann dies zu unerwünschten Fehlmessungen führen. Montieren Sie den VEGASWING 61 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z.
  • Seite 16: An Die Spannungsversorgung Anschließen

    Kabelverschraubung sicher. Wenn Sie Kabel mit anderem Durch- messer oder Querschnitt einsetzen, wechseln Sie die Dichtung oder verwenden Sie eine geeignete Kabelverschraubung. Verwenden Sie für VEGASWING 61 in explosionsgeschützten Berei- chen nur zugelassene Kabelverschraubungen. Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif- Anschlusskabel für...
  • Seite 17: Anschlussschritte

    Abb. 8: Werkstoffvarianten Einkammergehäuse Kunststoff (nicht bei Ex d) Aluminium Edelstahl (nicht bei Ex d) Edelstahl, elektropoliert (nicht bei Ex d) Filterelement für Luftdruckausgleich bzw. Blindstopfen bei Ausführung IP 66/IP 68, 1 bar (nicht bei Ex d) VEGASWING 61 • - kontaktloser Schalter...
  • Seite 18: Elektronik- Und Anschlussraum

    Kontrollleuchte DIL-Schalter zur Betriebsartenumschaltung DIL-Schalter zur Schaltpunktanpassung Erdungsklemme Anschlussklemmen Anschlussplan Wir empfehlen den VEGASWING 61 so anzuschließen, dass der Schaltstromkreis bei Grenzstandmeldung, Leitungsbruch oder Stö- rung geöffnet ist (sicherer Zustand). Information: Der kontaktlose Schalter ist immer im Ruhezustand dargestellt. Warnung: Das Gerät darf nicht ohne zwischengeschaltete Last betrieben...
  • Seite 19 5 An die Spannungsversorgung anschließen Wenn der VEGASWING 61 als Teil einer Überfüllsicherung nach WHG eingesetzt wird, beachten Sie die übergeordneten Bestimmun- gen der allgemeinen bauaufsichtlichen Zulassung. Abb. 10: Anschlussplan Einkammergehäuse VEGASWING 61 • - kontaktloser Schalter...
  • Seite 20: In Betrieb Nehmen

    DIL-Schalter zur Empfindlichkeitsumschaltung (3) Hinweis: Tauchen Sie die Schwinggabel des VEGASWING 61 zu Testzwecken immer in Flüssigkeit. Testen Sie die Funktion des VEGASWING 61 nicht mit der Hand. Dies kann zur Beschädigung des Sensors führen. Bedienelemente Abb. 11: Elektronikeinsatz SWE60C - kontaktloser Schalter...
  • Seite 21: Funktionstabelle

    Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Betriebsart A Überlaufschutz Schalter ge- Grün schlossen Betriebsart A Überlaufschutz Schalter offen Betriebsart B Trockenlaufschutz Schalter ge- Grün schlossen Betriebsart B Trockenlaufschutz Schalter offen VEGASWING 61 • - kontaktloser Schalter...
  • Seite 22 6 In Betrieb nehmen Füllstand Schaltzustand Kontrollleuchte Ausfall der Span- beliebig nungsversorgung (Betriebsart A/B) Schalter offen Störung beliebig Schalter offen blinkt rot VEGASWING 61 • - kontaktloser Schalter...
  • Seite 23: Instandhalten Und Störungen Beseitigen

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...
  • Seite 24: Schaltsignal Überprüfen

    Alle Informationen zum Elektroniktausch finden Sie in der Betriebsan- leitung des neuen Elektronikeinsatzes. Generell können alle Elektronikeinsätze der Typenreihe SW60 untereinander getauscht werden. Falls Sie einen Elektronikeinsatz mit einem anderen Signalausgang verwenden wollen, müssen Sie VEGASWING 61 • - kontaktloser Schalter...
  • Seite 25: Vorgehen Im Reparaturfall

    SW60E oder SW60E1. Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf www.vega.com Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: •...
  • Seite 26: Ausbauen 8.1 Ausbauschritte

    Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGASWING 61 • - kontaktloser Schalter...
  • Seite 27: Anhang 9.1 Technische Daten

    Ebene der Prozess- abtrennung in Form einer gasdichten Durchführung im unteren Teil des Gehäuses, die ein Eindringen von Medium in das Gehäuse verhindert. Ʋ Trägerwerkstoff 316L Ʋ Glasverguss Borosilikatglas - Schott Nr. 8421 bzw. gasdichte Durchführung VEGASWING 61 • - kontaktloser Schalter...
  • Seite 28 50 Nm (36.88 lbf ft) Gasdichte Durchführung (optional) Ʋ Leckrate < 10 mbar l/s Ʋ Druckfestigkeit PN 64 Ausgangsgröße Ausgang Kontaktloser Schalter Betriebsarten (umschaltbar) Ʋ A Maximalstanderfassung bzw. Überlaufschutz/Überfüllsi- cherung Ʋ B Minimalstanderfassung bzw. Trockenlaufschutz VEGASWING 61 • - kontaktloser Schalter...
  • Seite 29 (482 °F) (32 °F) (122 °F) (212 °F) (302 °F) (392 °F) Abb. 28: Einfluss der Prozesstemperatur auf den Schaltpunkt Verschiebung des Schaltpunktes in mm (in) Prozesstemperatur in °C (°F) Schaltpunkt bei Referenzbedingungen (Einkerbung) Schwinggabel VEGASWING 61 • - kontaktloser Schalter...
  • Seite 30 Verschiebung des Schaltpunktes in mm (in) Prozessdruck in bar (psig) Schaltpunkt bei Referenzbedingungen (Einkerbung) Schwinggabel Reproduzierbarkeit 0,1 mm (0.004 in) Hysterese ca. 2 mm (0.08 in) bei senkrechtem Einbau Schaltverzögerung ca. 500 ms (ein/aus) Messfrequenz ca. 1200 Hz VEGASWING 61 • - kontaktloser Schalter...
  • Seite 31 -50 … +250 °C (-58 … +482 °F) (2.4602) Ʋ VEGASWING 61 mit ECTFE be- -50 … +150 °C (-58 … +302 °F) schichtet Ʋ VEGASWING 61 mit PFA beschichtet -50 … +250 °C (-58 … +482 °F) 70 °C (158 °F) 40 °C (104 °F) 0 °C...
  • Seite 32 (0.018 … 0.09 lbs/in³) durch Umschalten Vibrationsfestigkeit Ʋ Gerätegehäuse 1 g bei 5 … 200 Hz nach EN 60068-2-6 (Vibration bei Resonanz) Ʋ Sensor 1 g bei 5 … 200 Hz nach EN 60068-2-6 (Vibration bei Resonanz) VEGASWING 61 • - kontaktloser Schalter...
  • Seite 33 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "Geräte- suche" sowie über den allgemeinen Downloadbereich heruntergeladen werden.
  • Seite 34: Maße

    ø 79 mm ø 86 mm (3.39") ø 79 mm (3.15") (3.11") (3.03") M20x1,5 M20x1,5/ M20x1,5/ M20x1,5/ ½ NPT ½ NPT ½ NPT M20x1,5/ ½ NPT Abb. 34: Gehäuseausführungen Kunststoffgehäuse Edelstahlgehäuse, elektropoliert Edelstahlgehäuse, Feinguss Aluminiumgehäuse VEGASWING 61 • - kontaktloser Schalter...
  • Seite 35 9 Anhang VEGASWING 61 32 (G¾A, ¾"NPT) 41 (G1A, 1"NPT) G¾A, ¾"NPT G1A, 1"NPT ø 33,7 mm (1.33") Abb. 35: VEGASWING 61 Einschraubgewinde Clamp Konus DN 25 Rohrverschraubung DN 40 Flansch Tuchenhagen Varivent VEGASWING 61 • - kontaktloser Schalter...
  • Seite 36 9 Anhang VEGASWING 61, Optionen Abb. 36: Optionen Gasdichte Durchführung Temperaturzwischenstück VEGASWING 61 • - kontaktloser Schalter...
  • Seite 37: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 38 Notizen VEGASWING 61 • - kontaktloser Schalter...
  • Seite 39 Notizen VEGASWING 61 • - kontaktloser Schalter...
  • Seite 40 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2016 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
