3.7
Montageplatte 0 986 613 865
An der Montageplatte (Abb. 7, Pos. 1) wird das Ad-
Blue-Fördermodul (Abb. 7, Pos. 2) befestigt.
i
Auf Sauberkeit der Montageplatte achten.
i
Die Befestigungsgewinde der Montageplatte regel-
mäßig einölen um die Leichtgängig sicherzustellen.
!
Eine defekte Montageplatte darf nicht weiter ver-
wendet werden und ist komplett zu ersetzen.

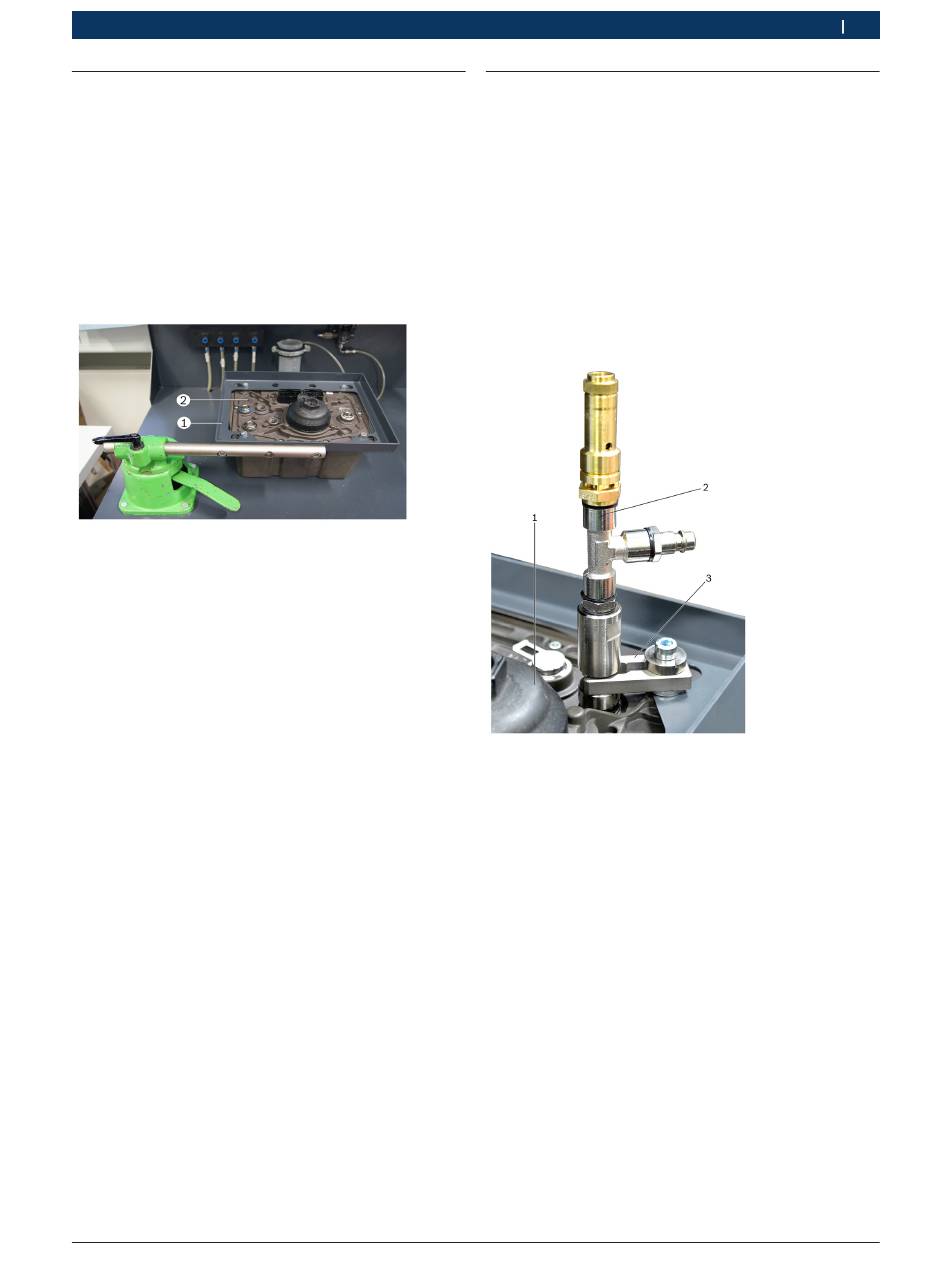

Abb. 7:
Montageplatte 0 986 613 865
1 Montageplatte
2 AdBlue-Fördermodul
i
Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
Robert Bosch GmbH
Geräte und Komponenten | Denoxtronic 1.1 | 9
3.8
Abdichtvorrichtung 0 986 610 905
Die Abdichtvorrichtung (Abb. 8, Pos. 2) wird zur Prü-
fung der Gehäusedichtheit des AdBlue-Fördermoduls
(Abb. 8, Pos. 1) in die Bohrung des Druckausgleich-
elementes eingesetzt. Dazu muss das Druckausgleichs-
element im Gehäusedeckel des AdBlue-Fördermoduls
entfernt werden. Zur Befestigung der Abdichtvorrich-
tung an das AdBlue-Fördermodul wird die Spannpratze
(Abb. 8, Pos. 3) der Abdichtvorrichtung, benötigt. Pas-
senden Abstand der Spannpratze zu der Abdichtvor-
richtung mit beiliegenden Unterlegscheiben einstellen.
Bei Bedarf zusätzliche, eigene, Unterlegscheiben ver-
wenden.
Abb. 8:
Abdichtvorrichtung 0 986 610 905
1 AdBlue-Fördermodul
2 Abdichtvorrichtung
3 Spannpratze der Abdichtvorrichtung
i
Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
de
|
1 689 989 403
2019-03-01
