REMEHA CalentaSol 390 Montage- Und Servicehandbuch Seite 23

A
CalentaSol 390/690 – 001 -
B

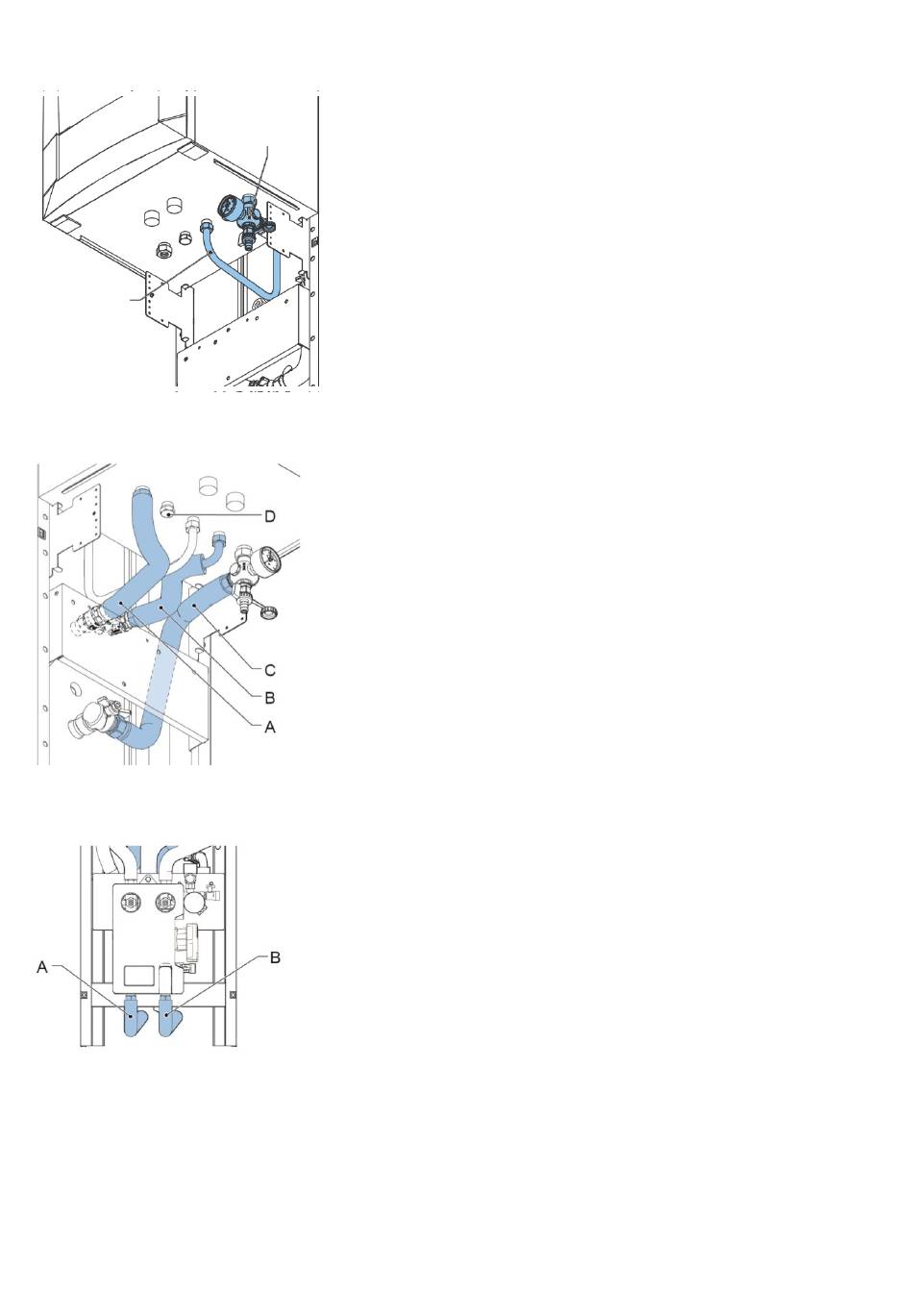

3. Installieren Sie die Gasleitung (A).
4. Installieren Sie den Verteiler (B).
Gasleitung (A) Bezeichnung: Rohr D15 Gasleitung
Verteiler (B) Bezeichnung: Verteiler m. 3/4" ÜWM Manometer und
KFE-Hahn
5. Installieren Sie die Rohre (A), (B) und (C) vom Kessel zum Speicher.
Rohr (A) Bezeichnung: WS DN 16 x 350, beidseitig ÜwM 3/4
Rohr (B) Bezeichnung: WS DN 16 x 280, 1 x ÜwM 3/4, 1 x ÜwM 1/2-90
Rohr (C) Bezeichnung: WS DN 16 x 550, 1 x ÜwM 3/4, 1 x Nippel G1
6. Installieren Sie die Kappe (D) an der eingezeichneten Position.
das Manometer (B).
Kappe (D) Bezeichnung: Kappe 1/2"
7. Installieren Sie die Rohre (A) und (B) von der Solarstation zum Speicher.
Rohr (A) Bezeichnung: WS DN 16 x 350, 1x ÜwM 3/4, 1x VA-Stutzen Ø18x30
Rohr (B) Bezeichnung: WS DN 16 x 350, 1x ÜwM 3/4, 1x VA-Stutzen Ø18x30
5 Installation
19
