(I) Montaggio:
Il modulo viene inserito ed agganciato sul lato frontale del modulo ridondante CP-A RU come descritto nella Fig. II.
Con questo, la foglia frontale pre-perforata del modulo ridondante viene penetrata dai ganci di bloccaggio e dai
contatti a innesto. Il modulo CP-A CM non deve essere inserito oppure estratto quando il modulo ridondante
CP-A RU è in esercizio.

Funzionamento:

Il modulo di controllo CP-A CM segnala la presenza di tutte e due le tensioni d'ingresso del CP-A RU mediante LEDs
e relè di uscita eccitati.
I valori di soglia per i relè di uscita possono essere impostati individualmente per ogni canale in un campo da 14 a
28 V. Se, a causa di un difetto (p.e. guasto dell'alimentatore, scatto del fusibile), la tensione in un canale diminuisce
oltre il valore di soglia, il relè di uscita corrispondente si diseccita. I LED verdi "IN 1", "IN 2" si illuminano, se la
tensione corrispondente supera il valore di soglia impostato. Il LED verde "OUT" si illumina, se la tensione di uscita
supera 3 V.

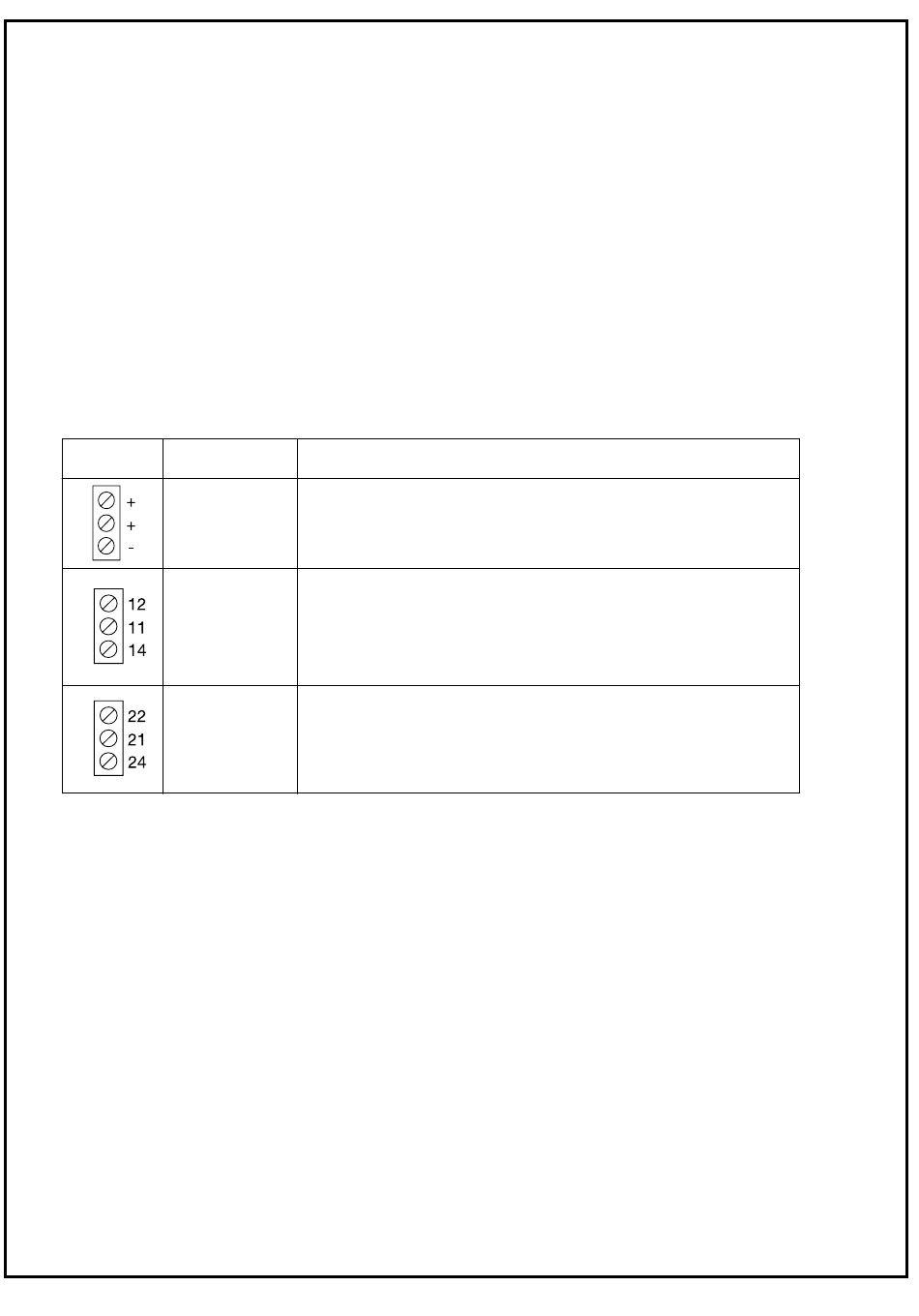

Assegnazione dei collegamenti e dei morsetti:
Denominazione
Morsetti
SENSE OUT
Messaggio
INPUT 1 (IN 1) OK
Messaggio
INPUT 2 (IN 2) OK
Funzione
I morsetti SENSE OUT + + - risiedono sul potenziale + e -
dell'uscita e possono essere utilizzati per la segnalazione.
Contatto di scambio a potenziale libero
11-14 chiusi e 11-12 aperti, se la tensione nel canale 1 (IN 1) del
CP-A RU è superiore al valore di soglia impostato su "IN 1 <V".
11-12 chiusi e 11-14 aperti, se la tensione nel canale 1 (IN 1) del
CP-A RU è inferiore al valore di soglia impostato su "IN 1 <V".
Contatto di scambio a potenziale libero
21-24 chiusi e 21-22 aperti, se la tensione nel canale 2 (IN 2) del
CP-A RU è superiore al valore di soglia impostato su "IN 2 <V".
21-22 chiusi e 21-24 aperti, se la tensione nel canale 2 (IN 2) del
CP-A RU è inferiore al valore di soglia impostato su "IN 2 <V".
